Nonconforming - Class 1,2,3 （不符合条件 - 1,2,3级） • Defects either do not meet or exceed above criteria. • 缺陷不符合或 超 出上述要求。 图 3151c 图 3151d 3.1 DIELECTRIC MA TERIALS （ 介 质材料） 3.1.5.1 Etchback (cont.) （ 凹 蚀（续） ） Visual observat…

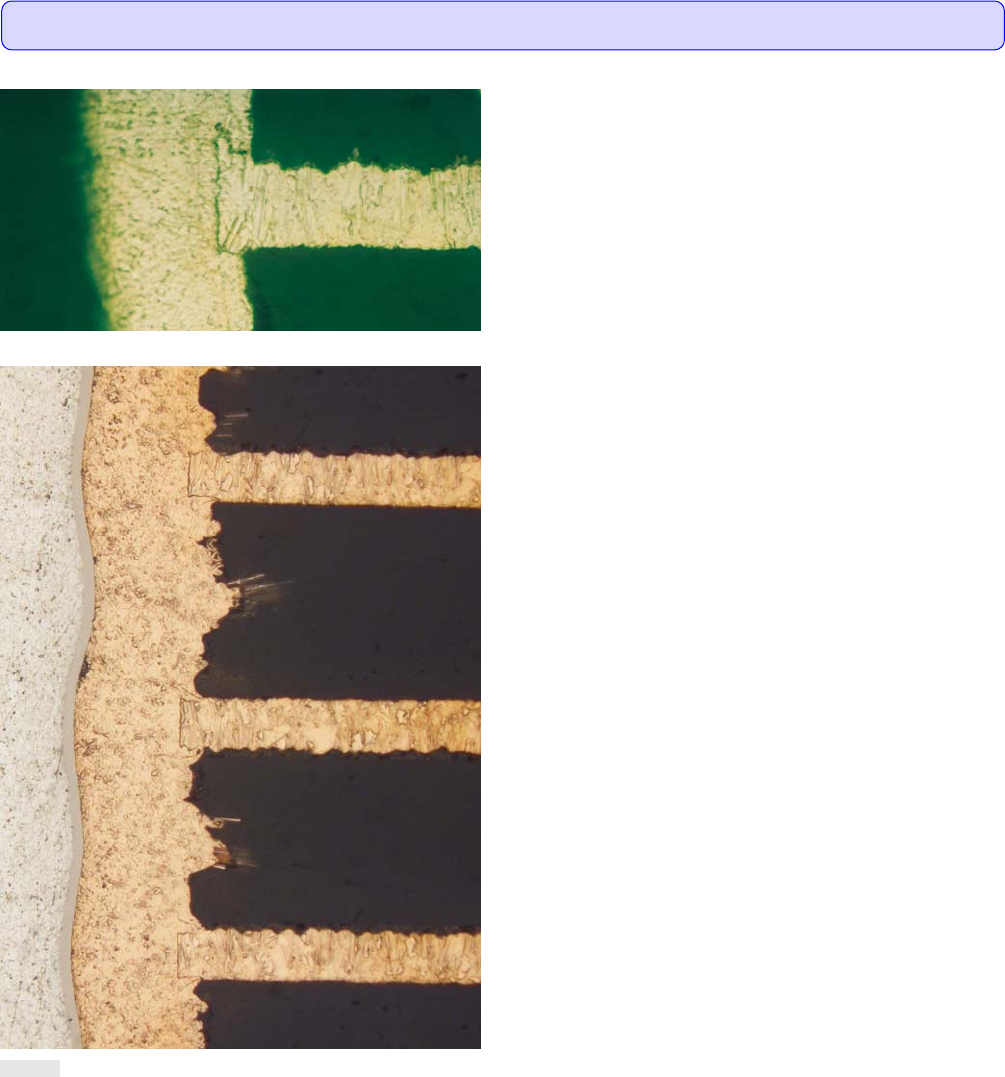

Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• Uniform etchback to a preferred depth of 0.013 mm
[0.000512 in].
• 均匀地凹蚀到最佳深度0.013mm[0.000512in]。
Acceptable - Class 1,2,3（可接受条件 - 1,2,3级）
• Etchback between 0.005 mm [0.00020 in] and 0.08 mm
[0.0031 in].
• Shadowing is permitted on one side only of each land.
• 凹蚀深度介于0.005mm[0.0002in]至0.08mm[0.0031in]之间。
• 每个焊盘只允许一侧出现凹蚀阴影。
图3151a
图3151b
3.1 DIELECTRIC MATERIALS（介质材料）
3.1.5.1 Etchback（凹蚀）
82 IPC-A-600H-20102010年4月
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）

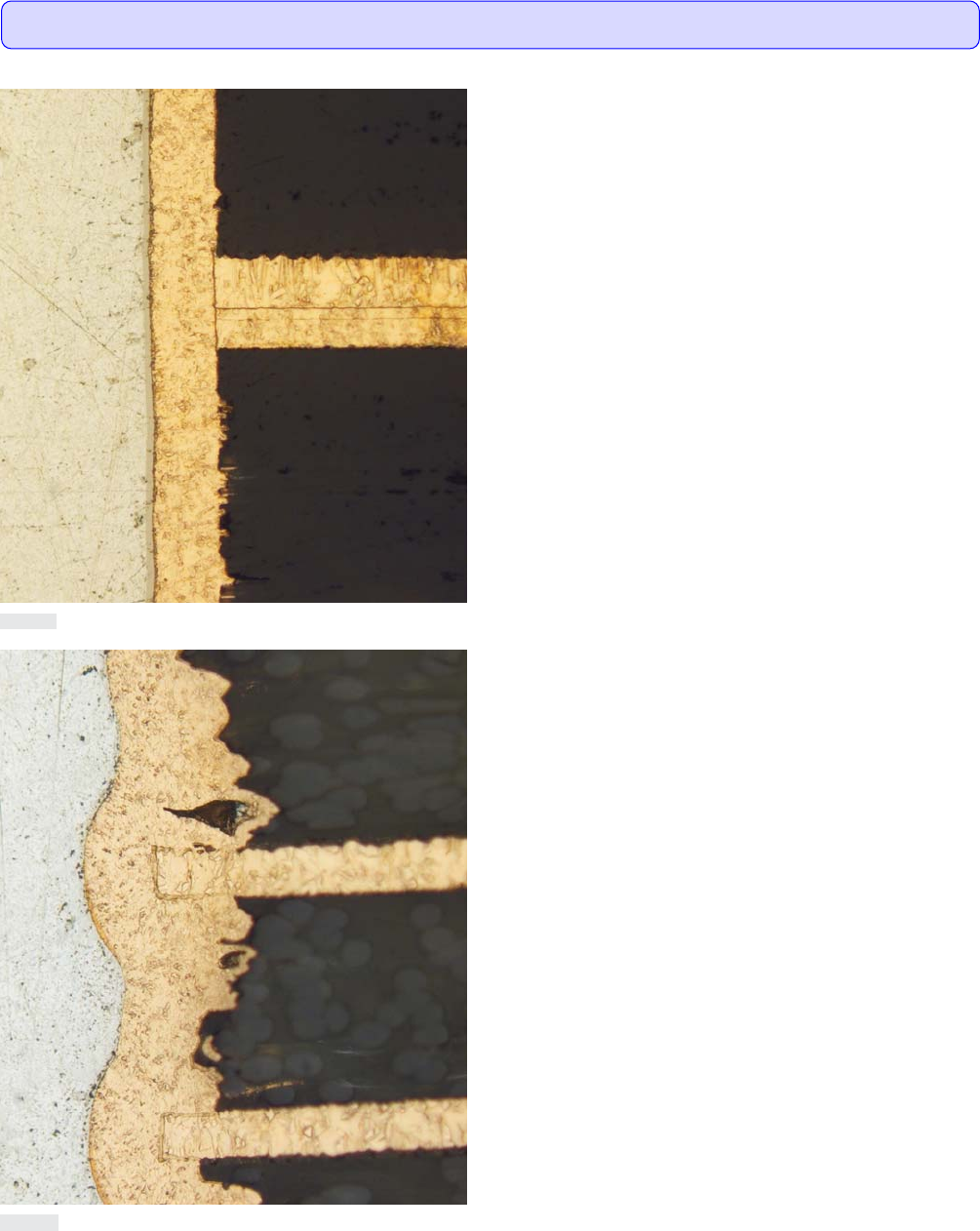

Nonconforming - Class 1,2,3（不符合条件 - 1,2,3级）
• Defects either do not meet or exceed above criteria.
• 缺陷不符合或超出上述要求。
图3151c
图3151d
3.1 DIELECTRIC MATERIALS（介质材料）
3.1.5.1 Etchback (cont.)（凹蚀（续））
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
83IPC-A-600H-2010 2010年4月

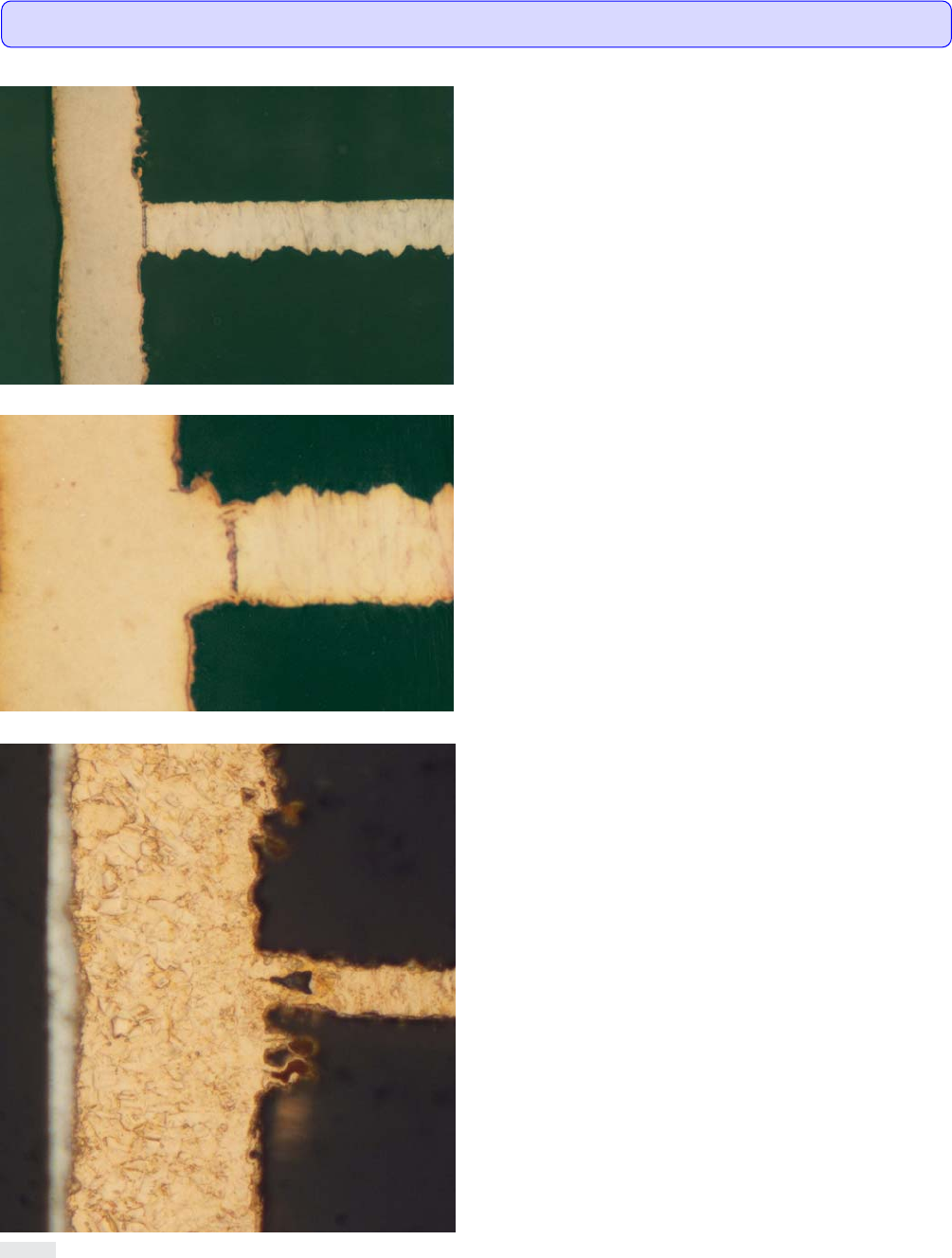

Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• Uniform negative etchback of copper foil 0.0025 mm
[0.0000984 in].
• 铜箔上均匀的负凹蚀深度为0.0025mm[0.0000984in]。
Acceptable - Class 3（可接受条件 - 3级）
• Negative etchback less than 0.013 mm [0.000512 in].
• 负凹蚀小于0.013mm[0.000512in]。
Acceptable - Class 1,2（可接受条件 - 1,2级）
• Negative etchback less than 0.025 mm [0.000984 in].
• 负凹蚀小于0.025mm[0.000984in]。
Nonconforming - Class 1,2,3（不符合条件 - 1,2,3级）
• Defects either do not meet or exceed above criteria.
• 缺陷不符合或超出上述要求。
图3152a
图3152b
图3152c
3.1 DIELECTRIC MATERIALS（介质材料）
3.1.5.2 Negative Etchback（负凹蚀）
84 IPC-A-600H-20102010年4月
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
