T arget Condition - Class 1,2,3 （⽬标条件 - 1,2,3级） • Barrel plating is free of cracks. • 孔 壁 镀层 无 裂 缝 。 Acceptable - Class 1,2,3 （可接受条件 - 1,2,3级） • No cracks in plating. • 镀层 无 裂 缝 。 Nonconforming - Class 1,2,3 （不符合条件 - 1,2…
Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• No cracks in foil.
• 铜箔无裂缝。
Acceptable - Class 1,2,3（可接受条件 - 1,2,3级）
• Crack A
•A型裂缝。
Acceptable - Class 1（可接受条件 - 1级）
• Cracks B
•B型裂缝。
Nonconforming - Class 1,2,3（不符合条件 - 1,2,3级）
• Defects either do not meet or exceed above criteria
• 缺陷不符合或超出上述要求。
Note: ‘‘A’’ Crack is a crack in external foil.
‘‘B’’ Crack is a crack that does not completely break plating (minimum plating remains).
‘‘D’’ Crack is a complete crack through external foil and plating.
注： A型裂缝是外层铜箔中的裂缝。
B型裂缝是没有完全穿透镀层的裂缝（保留最小镀层）。
D型裂缝是已完全穿透了外层铜箔和镀层的裂缝。
图334a
图334b
A
B
图334c
D
3.3 PLATED-THROUGH HOLES – GENERAL（镀覆孔 – 总则）
3.3.4 Foil Crack (External Foil)（铜箔裂缝（外层铜箔））
105IPC-A-600H-2010 2010年4月
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• Barrel plating is free of cracks.
• 孔壁镀层无裂缝。
Acceptable - Class 1,2,3（可接受条件 - 1,2,3级）
• No cracks in plating.
• 镀层无裂缝。
Nonconforming - Class 1,2,3（不符合条件 - 1,2,3级）
• Defects either do not meet or exceed above criteria.
• 缺陷不符合或超出上述要求。

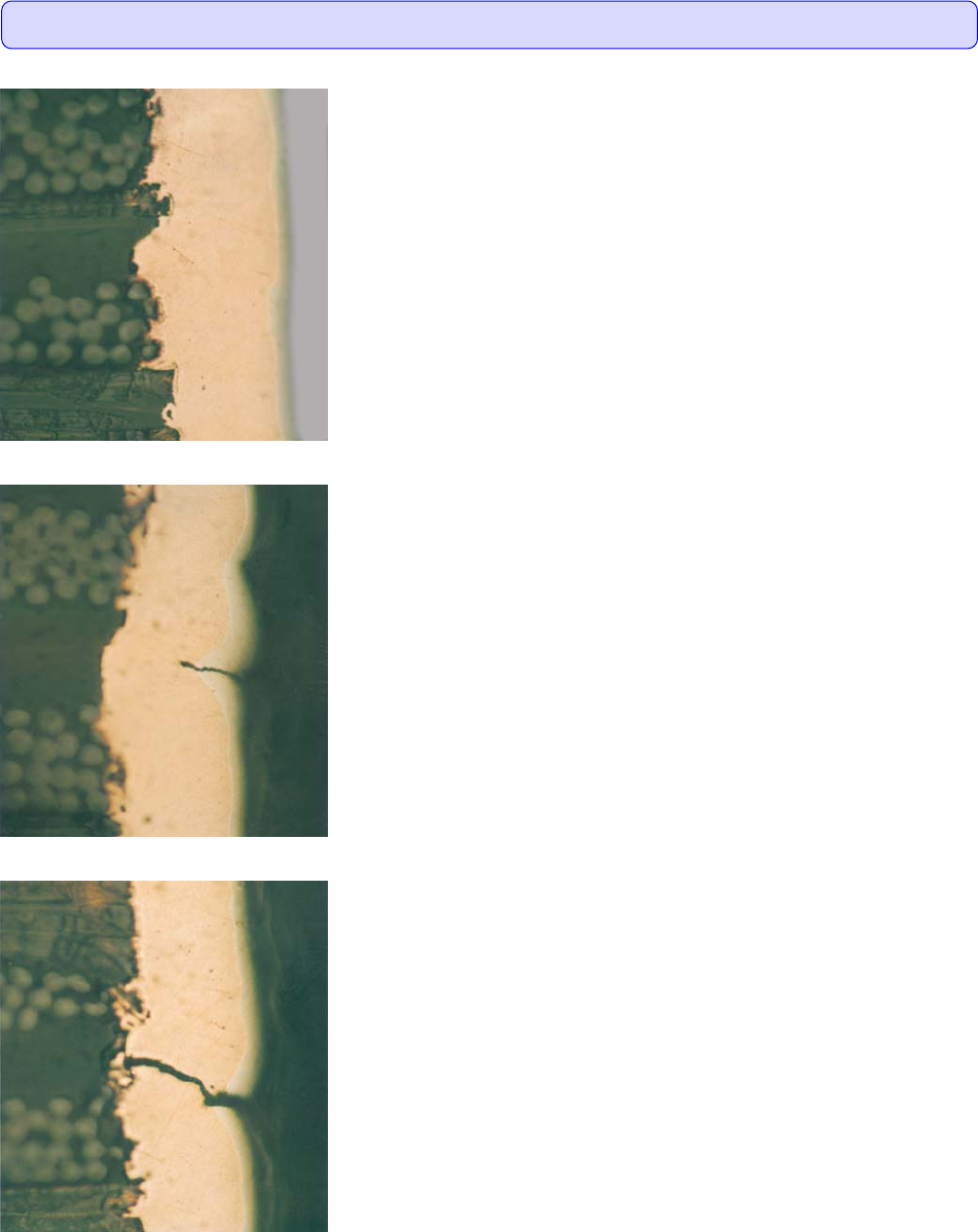

图335a
图335b
图335c
3.3 PLATED-THROUGH HOLES – GENERAL（镀覆孔 – 总则）
3.3.5 Plating Crack (Barrel) ‘‘E’’ Crack（镀层裂缝（孔壁）– E型裂缝）
106 IPC-A-600H-20102010年4月
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• No cracks in plating.
• 镀层无裂缝。
Acceptable - Class 1,2,3（可接受条件 - 1,2,3级）
• No cracks in plating.
• 镀层无裂缝。
Nonconforming - Class 1,2,3（不符合条件 - 1,2,3级）
• Defects either do not meet or exceed above criteria.
• 缺陷不符合或超出上述要求。

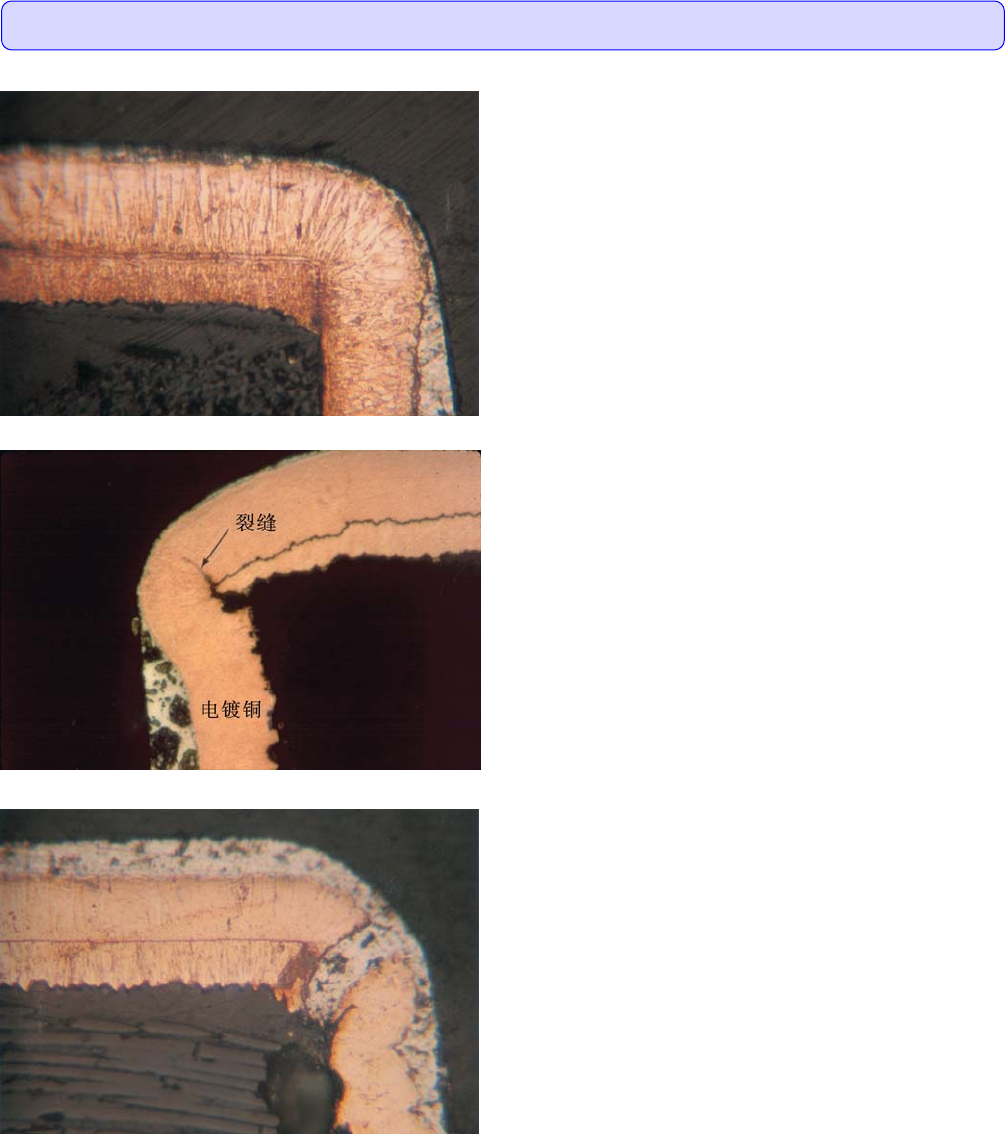

图336a
图336b
图336c
3.3 PLATED-THROUGH HOLES – GENERAL（镀覆孔 – 总则）
3.3.6 Plating Crack – (Corner) ‘‘F’’ Crack（镀层裂缝 –（拐⾓）F型裂缝）
107IPC-A-600H-2010 2010年4月
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
