从单片机基础到程序框架（全集 2019pdf版）.pdf - 第35页
图 8.3.2. 4 记录当前正用到的 COM 口号 第二步： 硬件线路连 接，同时记录 串口号。 把 USB 转 串口 线插入 电脑 USB 口 ，此时 USB 转串口 线的 另外 一端 连接 5 1 学习 板的 9 针串口 。同 时，电 源线一端用输出 的 5V 手机充电器 USB 端口供电， 电源线另一 端连接 51 学习 板的 USB 供电端口 ， 此时 可以通 过 51 学习板的电 源拨动开关来 控制断电和 上电。 然后是查 …

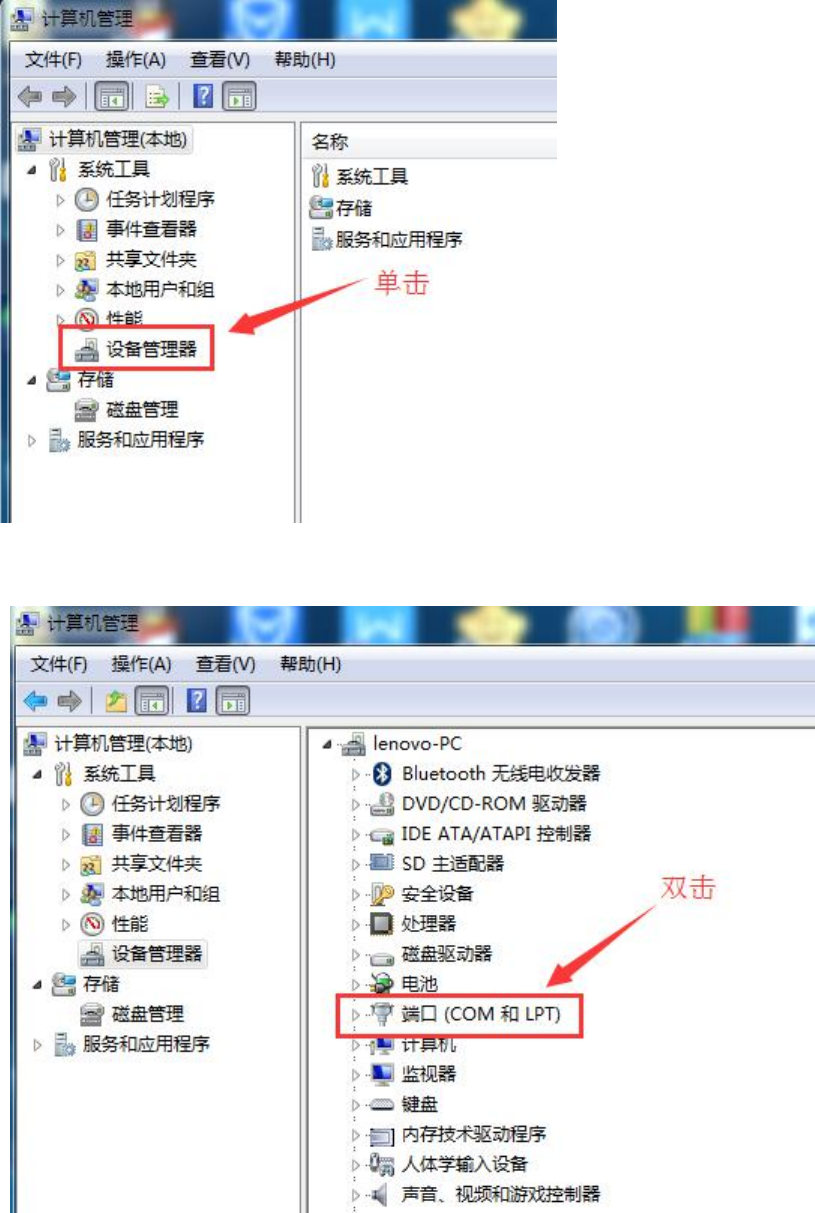

图 8.3.2.2 打开设备管理器窗口
图 8.3.2.3 查看 COM 口号

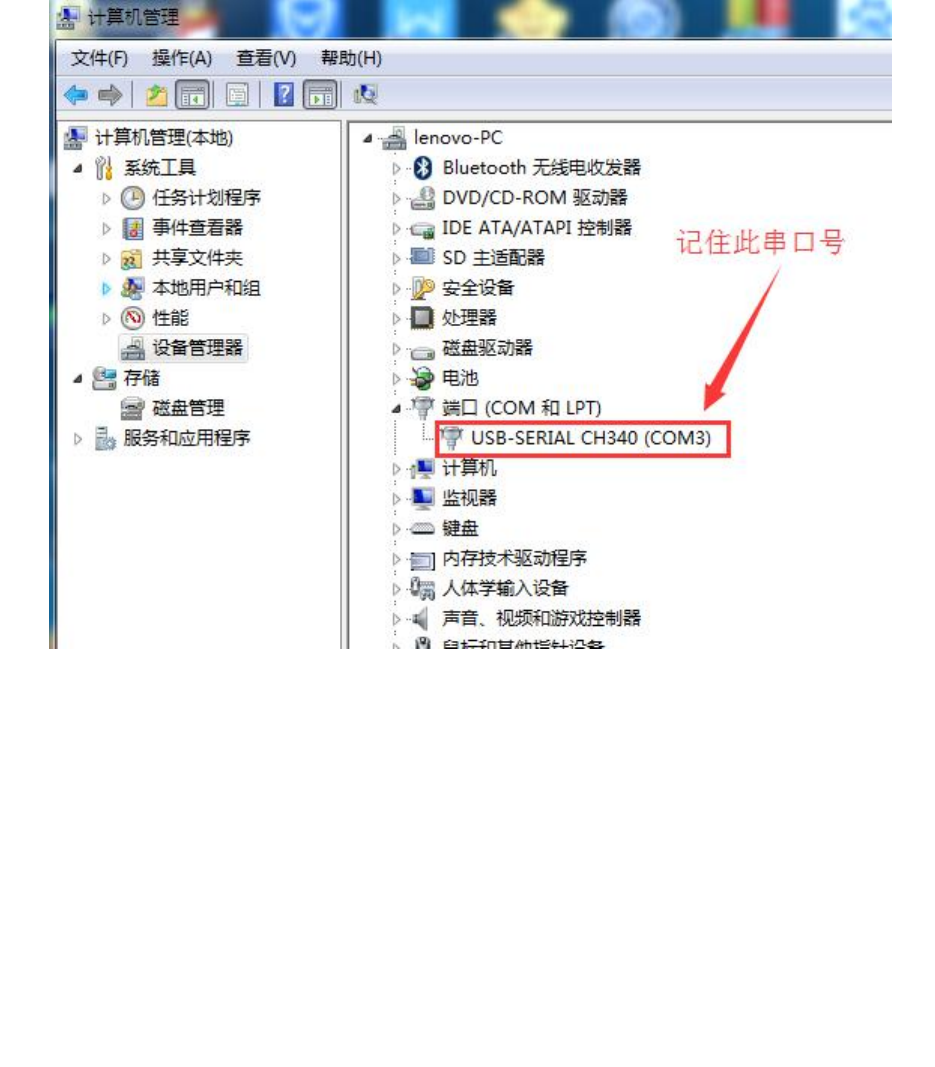

图 8.3.2.4 记录当前正用到的 COM 口号
第二步：硬件线路连接，同时记录串口号。
把 USB 转串口线插入电脑 USB 口，此时 USB 转串口线的另外一端连接 51 学习板的 9 针串口。同时，电
源线一端用输出的 5V 手机充电器 USB 端口供电，电源线另一端连接 51 学习板的 USB 供电端口，此时可以通
过 51 学习板的电源拨动开关来控制断电和上电。然后是查找串口号，方法是：以电脑 WIN7 系统为例，右击
桌面“计算机”，单击选择下拉菜单的“管理”选项，在弹出的窗口中，点击“设备管理器”选项切换到对
应的设置窗口，双击“端口（COM 和 LPT）”选项，在展开的下拉选项中，会看到“USB-SERTAL CH340(COM3)”，
这个 COM3 就是我们要记住的串口号，记住此串口号，后面的步骤要用到。你们的串口号不一定是 COM3，请
以你们电脑显示的串口号为准。
----------------------------------步骤之间的分割线----------------------------------------

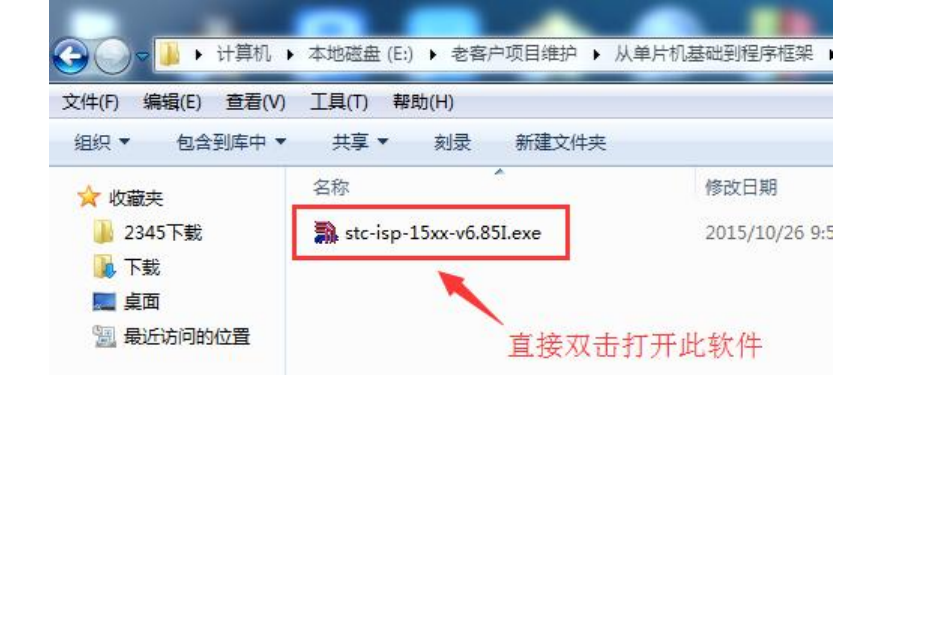

图 8.3.3 双击打开上位机软件
第三步：打开上位机用户软件“stc-isp-15xx-v6.85I.exe”。
这个软件可以在宏晶单片机的官网下载获取，获取到的软件压缩包只需解压后就可以使用，不用安装，
直接双击打开“stc-isp-15xx-v6.85I.exe”，此时会弹出“温馨提示”的窗口，我们按“确定”就可以进入
到真正的工作界面了。
----------------------------------步骤之间的分割线----------------------------------------
