第一百一十八节： 按键让某位数码管闪烁跳动来设置参数 。 【118.1 按键让某位数码管闪烁跳动来设置参数。 】 上图 11 8.1.1 数码管 上图 11 8.1.2 独立按键 上图 11 8.1.3 有源蜂鸣器
{
VoiceScan(); //蜂鸣器的驱动函数
KeyScan(); //按键底层的驱动扫描函数
DisplayScan(); //数码管底层的驱动扫描函数
if(1==vGu8ScanTimerFlag&&vGu16ScanTimerCnt>0)
{
vGu16ScanTimerCnt--; //递减式的软件定时器
}
TH0=0xfc;
TL0=0x66;
}
void SystemInitial(void)
{
P0=0x00;
P1_0=1;
P1_1=1;
P1_2=1;
P1_3=1;
TMOD=0x01;
TH0=0xfc;
TL0=0x66;
EA=1;
ET0=1;
TR0=1;
}
void Delay(unsigned long u32DelayTime)
{
for(;u32DelayTime>0;u32DelayTime--);
}
void PeripheralInitial(void)
{
}
第一百一十八节： 按键让某位数码管闪烁跳动来设置参数。
【118.1 按键让某位数码管闪烁跳动来设置参数。】

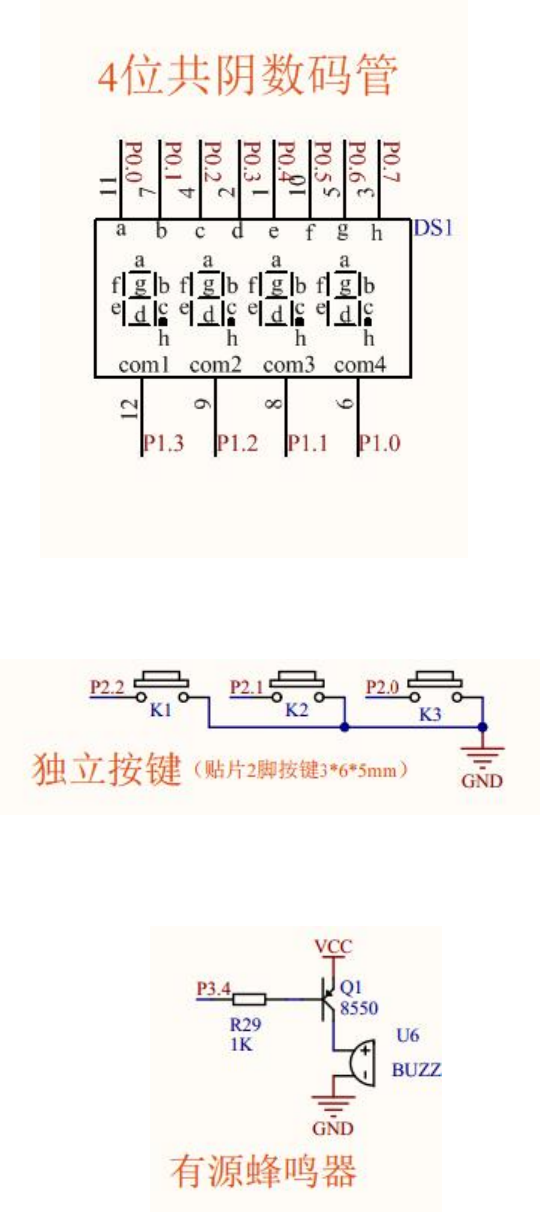

上图 118.1.1 数码管
上图 118.1.2 独立按键
上图 118.1.3 有源蜂鸣器
当一个窗口只有一个数据的时候，只需以“窗口”为支点，切换到某个窗口下去设置某个数据即可。但
是，当某个窗口有几个数据时，就必须在以“窗口”为支点的前提下，再细分出一个二级的支点，这个二级
支点就是“局部”（或者称为子菜单）。“窗口”对应一个“窗口选择”的全局变量 Gu8Wd，“局部”对应一个
“局部选择”的全局变量 Gu8Part。数据需要更新显示输出到屏幕（数码管）时，有两种更新方式，一种是
“整屏更新”，另一种是“局部更新”。“整屏更新”只有一个整屏的更新变量 Gu8WdUpdate，而“局部更新”
有 N 个更新变量 Gu8PartUpdate_x（Gu8PartUpdate_1，Gu8PartUpdate_2，Gu8PartUpdate_3），一个窗口下
有多少个数据就存在多少个局部的更新变量 Gu8PartUpdate_x，这些局部的更新变量在不同的窗口下是可以
共用的。当某个局部被选中的时候，可以有很多种表现方式，比如在液晶屏上，常见的有光标跳动，某行文
字的底色变色（反显），本节例程用的数码管，当某个局部被选中的时候，用某位数码管闪烁跳动的方式。
本节小项目的程序功能，在一个窗口下，对单片机内部四个参数 Gu8SetData_4，Gu8SetData_3，
Gu8SetData_2，Gu8SetData_1 进行编辑。这四个参数的范围是从 0 到 9，从左到右分别显示在四位数码管上，
每一位数码管对应一个数据。比如左起第 1 位是 Gu8SetData_4，左起第 2 位是 Gu8SetData_3，左起第 3 位
是 Gu8SetData_2，左起第 4 位是 Gu8SetData_1。K1 是局部选择的切换按键，每按一次，数码管从左到右，
依次闪烁跳动，表示某个数据被选中。K2 是数字累加按键，每按一次，闪烁跳动的数字会累加 1。K3 是数字
递减按键，每按一次，闪烁跳动的数字会递减 1。代码如下：
#include "REG52.H"
#define KEY_FILTER_TIME 25
#define SCAN_TIME 1
#define VOICE_TIME 50
#define BLINK_TIME 250 //数码管闪烁跳动的时间的间隔
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void KeyScan(void);
void KeyTask(void);
void VoiceScan(void);
void DisplayScan(void);
void DisplayTask(void); //上层显示的任务函数
void Wd1(void); //窗口 1 显示函数
void PartUpdate(unsigned char u8Part); //局部选择对应的某个局部变量更新显示输出
void BeepOpen(void);
void BeepClose(void);
sbit KEY_INPUT1=P2^2;
sbit KEY_INPUT2=P2^1;
sbit KEY_INPUT3=P2^0;
