00 00 00 0 7 代表整个指 令的数据长度 。 ED 是前面所有 字节数据的异 或结果，用来 作为校 验数据。 （2）下位机返 回十六 进制的数据： EB 01 0 0 00 00 0C X X XX XX X X ZZ。 EB 是数据头。 01 是指令类型 ，01 代表返回大 数组的容量大 小。 00 00 00 0 B 代表整个指 令的数据长度 XX XX XX X X 代表大数组 的容量大小 ZZ 是前面所有 字节数据的异…
上图 134.4.1 双机通讯的 232 串口接线图
上图 134.4.2 上位机的独立按键
上图 134.4.3 上位机的有源蜂鸣器
【134.5 例程的通讯协议。】
（一）通讯参数。波特率 9600，校验位 NONE（无），数据位 8，停止位 1。
（二）上位机读取下位机的数组容量的大小的指令。
（1）上位机发送十六进制的数据：EB 01 00 00 00 07 ED。
EB 是数据头。
01 是指令类型，01 代表请求下位机返回大数组的容量大小。
00 00 00 07 代表整个指令的数据长度。
ED 是前面所有字节数据的异或结果，用来作为校验数据。
（2）下位机返回十六进制的数据：EB 01 00 00 00 0C XX XX XX XX ZZ。
EB 是数据头。
01 是指令类型，01 代表返回大数组的容量大小。
00 00 00 0B 代表整个指令的数据长度
XX XX XX XX 代表大数组的容量大小
ZZ 是前面所有字节数据的异或结果，用来作为校验数据。
（三）上位机读取下位机的大数组的分段数据的指令。
（1）上位机发送十六进制的数据：EB 02 00 00 00 0F RR RR RR RR YY YY YY YY ZZ
EB 是数据头
02 是指令类型，02 代表请求下位机返回当前分段的数据。
00 00 00 0F 代表整个指令的数据长度
RR RR RR RR 代表请求下位机返回的数据的“请求起始地址”
YY YY YY YY 代表请求下位机从“请求起始地址”一次返回的数据长度
ZZ 是前面所有字节数据的异或结果，用来作为校验数据。
（2）下位机返回十六进制的数据：EB 02 TT TT TT TT RR RR RR RR YY YY YY YY HH ...HH ZZ
EB 是数据头
02 是指令类型，02 代表返回大数组当前分段的数据
TT TT TT TT 代表整个指令的数据长度
RR RR RR RR 代表下位机返回数据时的“请求起始地址”
YY YY YY YY 代表下位机从“请求起始地址”一次返回的数据长度
HH ...HH 代表中间有效的数据内容
ZZ 是前面所有字节数据的异或结果，用来作为校验数据。
【134.6 解决本节例程编译不过去的方法。】
因为本节用到的全局变量比较多，如果有初学者在编译的时候出现“error C249: 'DATA': SEGMENT TOO
LARGE”的提示，请按下图的窗口提示来设置一下编译的环境。

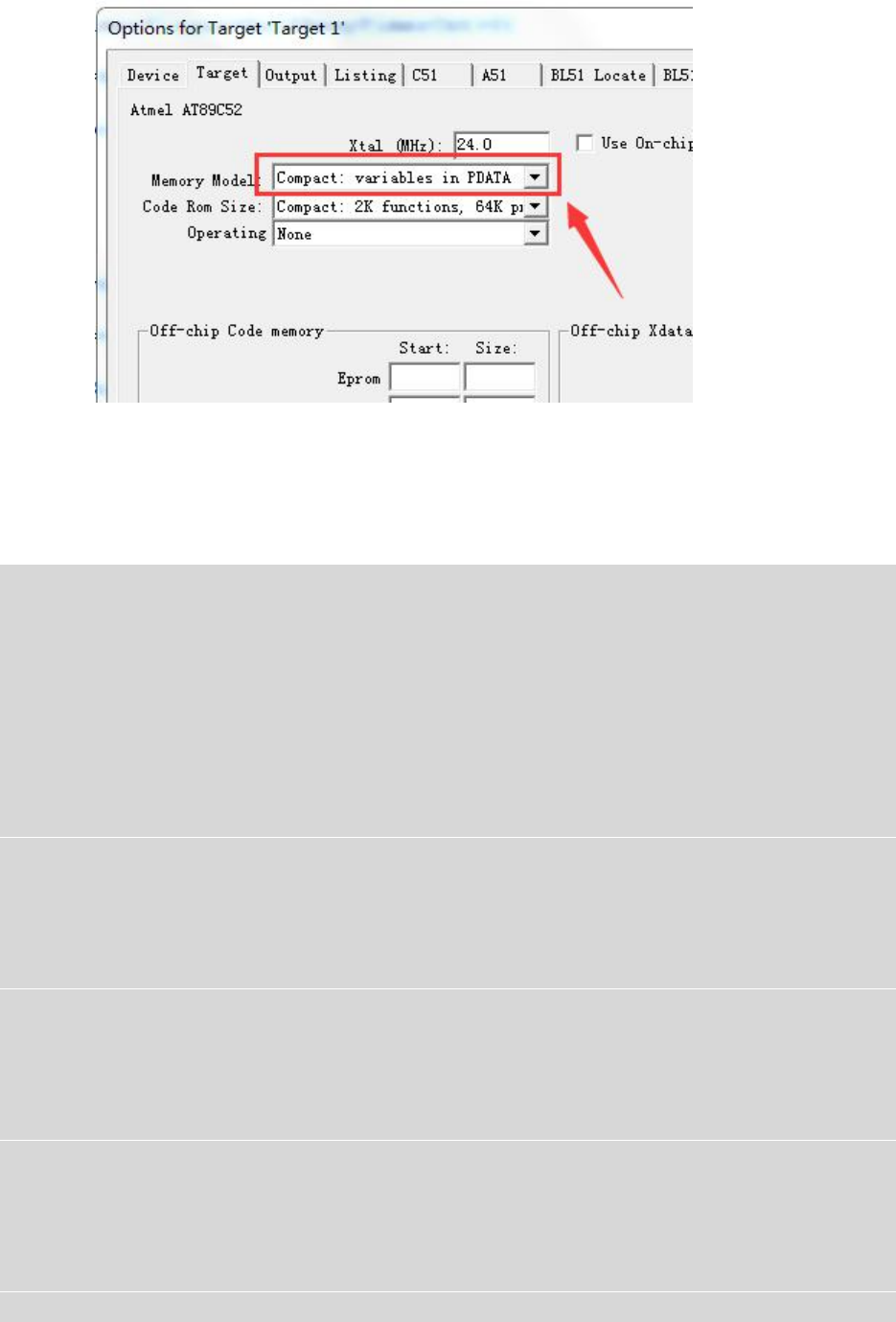

上图 134.5.1 设置编译的环境
【134.7 例程的上位机程序。】
#include "REG52.H"
#define RECE_TIME_OUT 2000 //通讯过程中字节之间的超时时间 2000ms
#define REC_BUFFER_SIZE 30 //常规控制类数组的长度
#define KEY_FILTER_TIME 25 //按键滤波的“稳定时间”
void usart(void); //串口接收的中断函数
void T0_time(); //定时器的中断函数
void BigBufferUsart(void); //读取下位机大数组的“通讯过程的控制涵数”。三大核心函数之一
void QueueSend(void); //发送的队列驱动涵数。三大核心函数之一
void ReceDataHandle(void); //接收数据后的处理涵数。三大核心函数之一
void UsartTask(void); //串口收发的任务函数，放在主函数内
unsigned char CalculateXor(const unsigned char *pCu8Buffer, //异或的算法函数
unsigned long u32BufferSize);
//比较两个数组的是否相等。返回 1 代表相等，返回 0 代表不相等
//u32BufferSize 是参与对比的数组的大小
unsigned char CmpTwoBufferIsSame(const unsigned char *pCu8Buffer_1,
const unsigned char *pCu8Buffer_2,
unsigned long u32BufferSize);
void UsartSendByteData(unsigned char u8SendData); //发送一个字节的底层驱动函数
