第一百零二节： 两个“任意行输入”矩阵按键的“有序” 组合触发。 【102.1 “异行输入” “同行输入” “有序” 。 】 上图 10 2.1.1 有源蜂鸣器 电路 上图 10 2.1.2 LED 电路
}
void LedClose(void)
{
P1_4=1;
}
void VoiceScan(void)
{
static unsigned char Su8Lock=0;
if(1==vGu8BeepTimerFlag&&vGu16BeepTimerCnt>0)
{
if(0==Su8Lock)
{
Su8Lock=1;
BeepOpen();
}
else
{
vGu16BeepTimerCnt--;
if(0==vGu16BeepTimerCnt)
{
Su8Lock=0;
BeepClose();
}
}
}
}
第一百零二节： 两个“任意行输入”矩阵按键的“有序”组合触发。
【102.1 “异行输入”“同行输入”“有序”。】

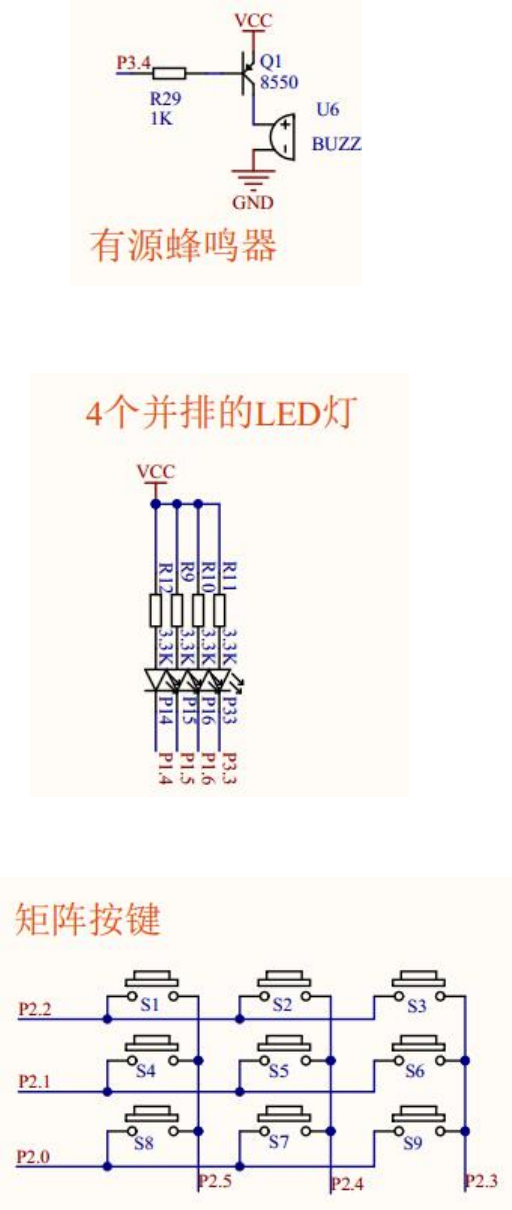

上图 102.1.1 有源蜂鸣器电路
上图 102.1.2 LED 电路
上图 102.1.3 3*3 矩阵按键的电路
“任意行输入”是指能兼容“异行输入”与“同行输入”这两种按键状态。
何谓“异行输入”何谓“同行输入”？如上图矩阵按键，P2.2，P2.1，P2.0 是输入行，P2.5，P2.4，P2.3
是输出列。以 S1 按键为例，很明显，S2 和 S3 都是属于 S1 的“同行输入”，都是属于 P2.2 的输入行。除了
S2 和 S3 以外，其它所有的按键都是 S1 的“异行输入”，比如 S5 按键就是 S1 的“异行输入”，因为 S1 是属
于 P2.2 的输入行，而 S5 是属于 P2.1 的输入行。
何谓“有序”组合触发？就是两个按键的触发必须遵守“先后顺序”才能构成“组合触发”。比如，像
电脑的复制快捷键（Ctrl+C），你必须先按住 Ctrl 再按住 C 此时“复制快捷键”才有效，如果你先按住 C 再
按住 Ctrl 此时“复制快捷键”无效。
“异行输入”与“同行输入”，相比之下，“同行输入”更难更有代表性，如果把“同行输入”的程序写
出来了，那么完全按“同行输入”的思路，就可以把“异行输入”的程序写出来。因此，只要把“同行输入”
的程序写出来了，也就意味着“任意行输入”的程序也就实现了。本节以 S1 和 S2 的“同行输入”按键为例，
S1 是主键，类似复制快捷键的 Ctrl 键；S2 是从键，类似复制快捷键的 C 键。要触发组合键（S1+S2），必须
先按住 S1 再按 S2 才有效。功能如下：（1）S1 每单击一次，LED 要么从“灭”变成“亮”，要么从“亮”变
成“灭”，在两种状态之间切换。（2）如果先按住 S1 再按 S2，就认为构造了“有序”组合键，蜂鸣器发出“嘀”
的一声。
#include "REG52.H"
#define KEY_VOICE_TIME 50
#define KEY_SHORT_TIME 20
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void BeepOpen(void);
void BeepClose(void);
void LedOpen(void);
void LedClose(void);
void VoiceScan(void);
void KeyScan(void);
void SingleKeyTask(void);
void DoubleKeyTask(void);
sbit P3_4=P3^4;
sbit P1_4=P1^4;
sbit ROW_INPUT1=P2^2; //第 1 行输入口。
sbit ROW_INPUT2=P2^1; //第 2 行输入口。
sbit ROW_INPUT3=P2^0; //第 3 行输入口。
