第一百二十二节： 利用定时中断做的“时分秒”数显时钟。
【122.1 利用定时中断做的“时分秒”数显时钟。】

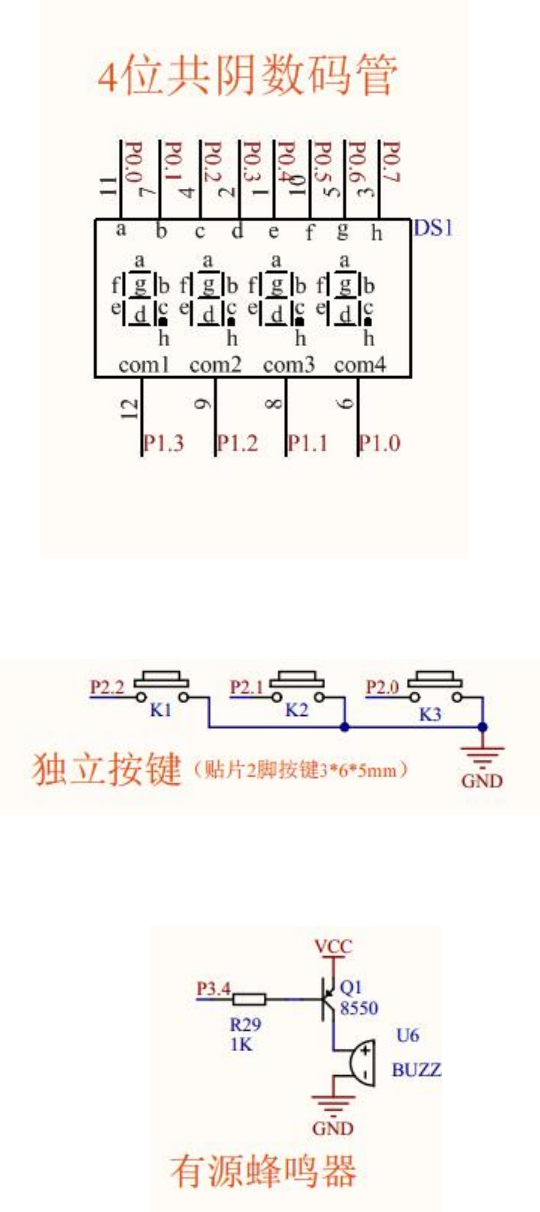

上图 122.1.1 数码管
上图 122.1.2 独立按键
上图 122.1.3 有源蜂鸣器
本节的数显时钟小项目，意在人机界面程序框架的练习。程序功能如下：
（1）只有“时分秒”，没有“年月日”。
（2）平时时钟正常工作的时候，四位数码管的显示格式是这样的“HH.MM”，其中 HH 代表“时”，MM 代表
“分”，而中间的小数点“.”每隔一秒闪烁一次。
（3）K1［设置键］与[切换窗口键]。当数码管“没有闪烁”时（处于正常工作模式），“长按”K1 键则进
入“闪烁模式”（修改时钟模式），“闪烁模式”一共有 3 个窗口，分别是“1-HH”，“2-MM”，“3-SS”。其
中“HH”“MM”“SS”分别代表可修改的“时”“分”“秒”，它们处于“闪烁”的状态，代表可编辑。此时，
“短按”K1 按键代表[切换窗口键]，可以使数码管在“1-HH”，“2-MM”，“3-SS”三个窗口之间依次切换。
修改完毕后，只需“长按”K1 键代表确定完成并且退出当前“闪烁模式”返回到时钟的“正常工作模式”。
（4）K2［加键］。当数码管某位正在闪烁时，此时 K2 是［加键］，按 K2 会使数据“自加 1”。
（5）K3［减键］。当数码管某位正在闪烁时，此时 K3 是［减键］，按 K3 会使数据“自减 1”。
（6）处于“闪烁模式”时的 3 个窗口的数据范围。处于修改“时”的“1-HH”窗口时，HH 的范围是：0
到 23；处于修改“分”的“2-MM”窗口时，MM 的范围是：0 到 59；处于修改“秒”的“3-SS”窗口时，
SS 的范围是：0 到 59。
代码如下：
#include "REG52.H"
#define KEY_FILTER_TIME 25
#define KEY_LONG_TIME 500
#define SCAN_TIME 1
#define VOICE_TIME 50
#define BLINK_TIME 250
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void KeyScan(void);
void KeyTask(void);
void VoiceScan(void);
void DisplayScan(void);
void DisplayTask(void);
void Wd1(void); //窗口 1。时钟正常工作的窗口“HH.MM”。小数点在闪烁跳动。
void Wd2(void); //窗口 2。闪烁模式，修改“时”的“1-HH”的窗口。
void Wd3(void); //窗口 3。闪烁模式，修改“分”的“2-MM”的窗口。
void Wd4(void); //窗口 4。闪烁模式，修改“秒”的“3-SS”的窗口。
void BeepOpen(void);
void BeepClose(void);
sbit KEY_INPUT1=P2^2;
sbit KEY_INPUT2=P2^1;
sbit KEY_INPUT3=P2^0;
sbit P1_0=P1^0;
sbit P1_1=P1^1;
sbit P1_2=P1^2;
sbit P1_3=P1^3;
sbit P3_4=P3^4;
//数码管转换表
code unsigned char Cu8DigTable[]=
{
0x3f, //0 序号 0
0x06, //1 序号 1
0x5b, //2 序号 2
0x4f, //3 序号 3
0x66, //4 序号 4
0x6d, //5 序号 5
0x7d, //6 序号 6
0x07, //7 序号 7
0x7f, //8 序号 8
0x6f, //9 序号 9
0x00, //不显示 序号 10
0x40, //横杠- 序号 11
};
volatile unsigned char vGu8ScanTimerFlag=0;
volatile unsigned int vGu16ScanTimerCnt=0;
volatile unsigned char vGu8BeepTimerFlag=0;
volatile unsigned int vGu16BeepTimerCnt=0;
volatile unsigned char vGu8BlinkTimerFlag=0;
volatile unsigned int vGu16BlinkTimerCnt=0;
//时钟的软件定时器，注意，这里是 unsigned long 类型，范围是 0 到 4294967295 毫秒
volatile unsigned char vGu8ClockTimerFlag=0;
volatile unsigned long vGu32ClockTimerCnt=0;
//时钟正常工作的时候，每 500ms 更新显示一次
volatile unsigned char vGu8UpdateTimerFlag=0;
volatile unsigned int vGu16UpdateTimerCnt=0;
