第一百一十三节： 动态扫描的数码管显示数字。 【113.1 动态扫描的数码管。 】 上图 11 3.1.1 数码管 上一节，看 到打开显示的 数码管右起第 1 个（com4）和 第 3 个(com2)在任 意时刻显示的 数字是 一样的， 为什 么？ 因为 四个数 码管 的 8 个段 码 a ,b,c,d,e,f ,g,h 所 连接 的单 片机 IO 口是共 用的 ，如果 把四 个数 码管 全部打开 （co m1,com2,c om3,c…
if(1==vGu8ChangeTimerFlag&&vGu16ChangeTimerCnt>0) //数码管显示切换时间的定时器
{
vGu16ChangeTimerCnt--;
}
TH0=0xfc;
TL0=0x66;
}
void SystemInitial(void)
{
//初始化上电瞬间数码管的状态
P1_0=1; //右起第 1 位数码管的公共端 com4，“总开关”关闭，输出低电平 1
P1_1=1; //右起第 2 位数码管的公共端 com3，“总开关”关闭，输出高电平 1
P1_2=1; //右起第 3 位数码管的公共端 com2，“总开关”关闭，输出低电平 1
P1_3=1; //右起第 4 位数码管的公共端 com1，“总开关”关闭，输出高电平 1
TMOD=0x01;
TH0=0xfc;
TL0=0x66;
EA=1;
ET0=1;
TR0=1;
}
void Delay(unsigned long u32DelayTime)
{
for(;u32DelayTime>0;u32DelayTime--);
}
void PeripheralInitial(void)
{
}
第一百一十三节： 动态扫描的数码管显示数字。
【113.1 动态扫描的数码管。】

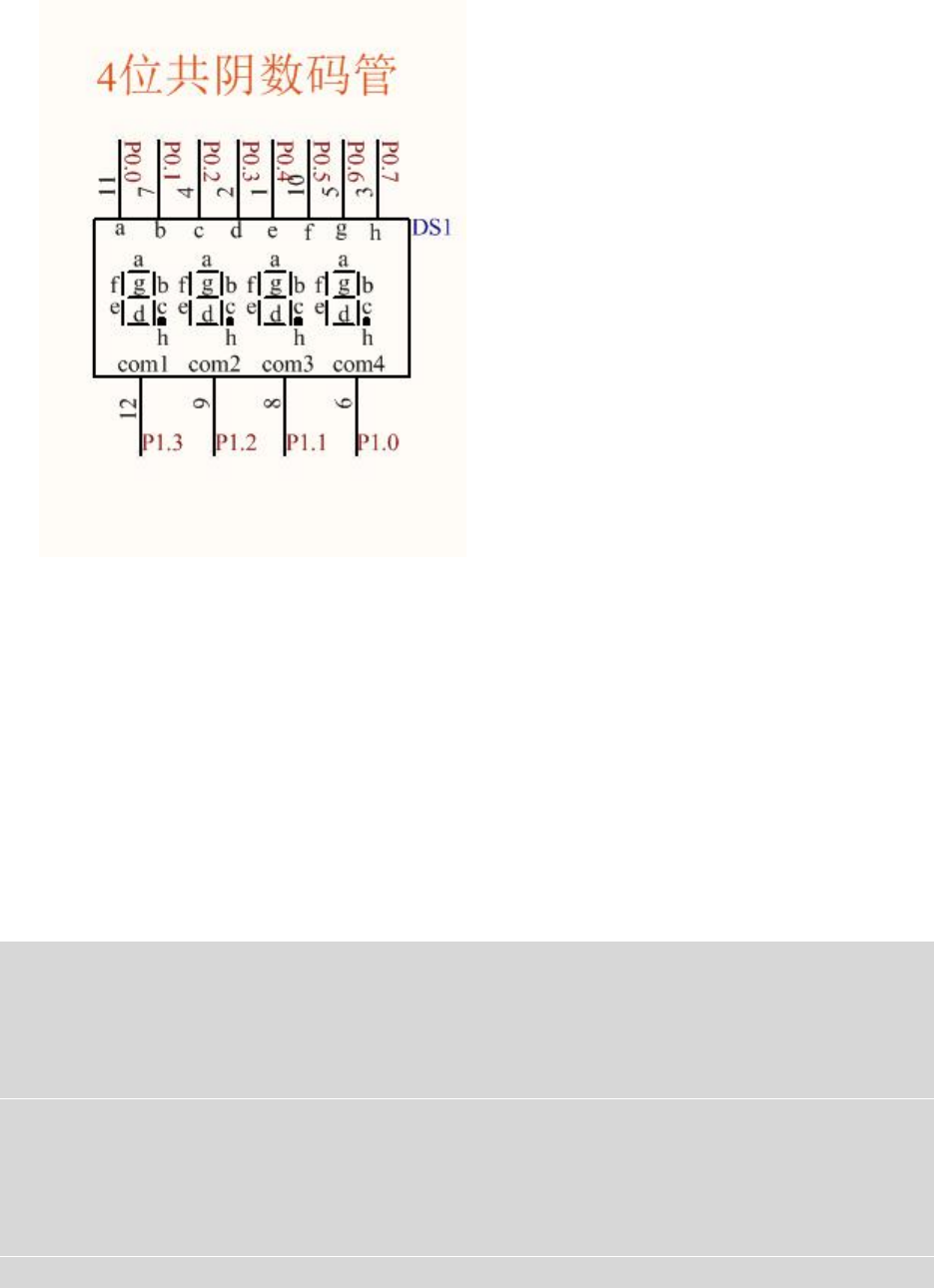

上图 113.1.1 数码管
上一节，看到打开显示的数码管右起第 1 个（com4）和第 3 个(com2)在任意时刻显示的数字是一样的，
为什么？因为四个数码管的 8 个段码 a,b,c,d,e,f,g,h 所连接的单片机 IO 口是共用的，如果把四个数码管
全部打开（com1,com2,com3,com4 全部输出低电平），会发现四个数码管在任意时刻显示的四个数字也是一样
的！实际应用中，要四个数码管能各自独立显示不同的数字，就需要用到“分时动态扫描”的方式。所谓分
时，就是在任意时刻只能显示其中一个数码管（某个 com 输出低电平），其它三个数码管关闭（其它三个 com
输出高电平），每个数码管显示停留的时间固定一致并且非常短暂，四个数码管依次循环的切换显示，只要
切换画面的速度足够快，人的视觉就分辨不出来，感觉八个数码管是同时亮的（实际不是同时亮），跟动画
片“1 秒钟动态切换显示多少幅画面”的原理一样。现在编写一个程序例子，四个数码管要显示四个不同的
数字“1234”，程序代码如下：
#include "REG52.H"
/* 注释一：
* SCAN_TIME 是每个数码管停留显示的短暂时间。这里称为“扫描时间”。这个时间既不能太长也不能
* 太短，要调试到恰到好处。太长，则影响其它数码管的显示，会让人觉得画面不连贯不是同时亮；
* 太短，又会影响显示的亮度。具体的时间应该根据实际项目不断调试修正而得到最佳显示的数值。
*/
#define SCAN_TIME 1
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void DisplayScan(void); //数码管的动态扫描函数，放在定时中断里。
sbit P1_0=P1^0; //右起第 1 位数码管的公共端 com4
sbit P1_1=P1^1; //右起第 2 位数码管的公共端 com3
sbit P1_2=P1^2; //右起第 3 位数码管的公共端 com2
sbit P1_3=P1^3; //右起第 4 位数码管的公共端 com1
//根据原理图得出的共阴数码管编码转换表，类似于一个字库表
code unsigned char Cu8DigTable[]=
{
0x3f, //0 序号 0
0x06, //1 序号 1
0x5b, //2 序号 2
0x4f, //3 序号 3
0x66, //4 序号 4
0x6d, //5 序号 5
0x7d, //6 序号 6
0x07, //7 序号 7
0x7f, //8 序号 8
0x6f, //9 序号 9
0x00, //不显示 序号 10
};
volatile unsigned char vGu8ScanTimerFlag=0; //动态扫描的定时器
volatile unsigned int vGu16ScanTimerCnt=0;
/* 注释二：
* vGu8Display_Righ_4，vGu8Display_Righ_3，vGu8Display_Righ_2，vGu8Display_Righ_1，这四个
* 全局变量用来传递每位数码管需要显示的数字，作为对上面应用层调用的接口变量。
*/
volatile unsigned char vGu8Display_Righ_4=1; //右起第 4 位数码管显示的变量。这里显示“1”
volatile unsigned char vGu8Display_Righ_3=2; //右起第 3 位数码管显示的变量。这里显示“2”
volatile unsigned char vGu8Display_Righ_2=3; //右起第 2 位数码管显示的变量。这里显示“3”
volatile unsigned char vGu8Display_Righ_1=4; //右起第 1 位数码管显示的变量。这里显示“4”
void main()
{
SystemInitial();
