第一百二十四节：数显仪表盘显示“速度、方向、计数器”的跑马灯。

【124.1 数显仪表盘显示“速度、方向、计数器”的跑马灯。】

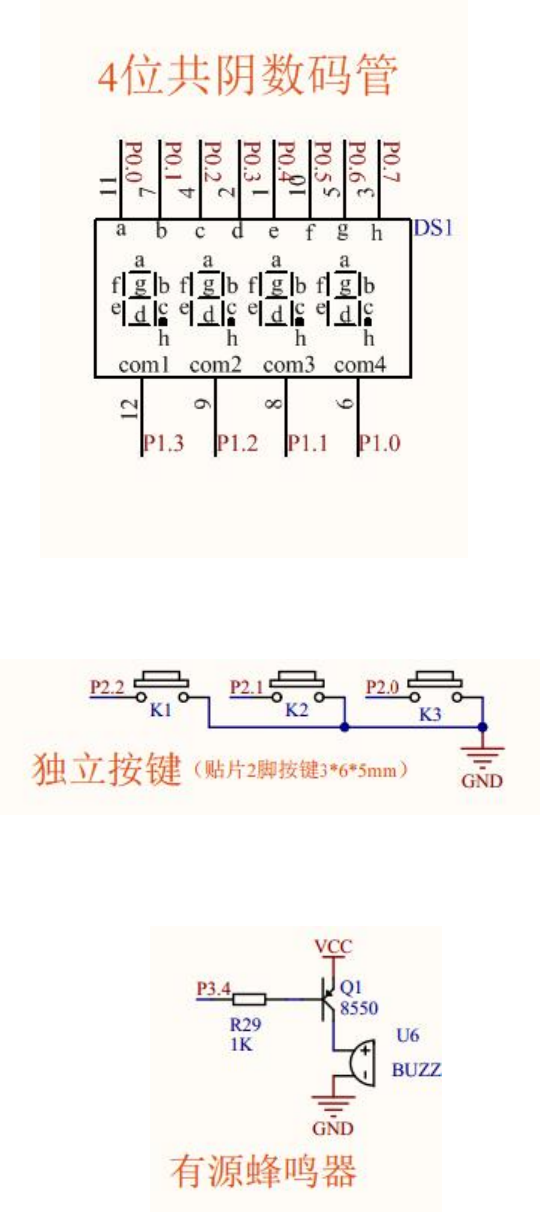

上图 124.1.1 数码管

上图 124.1.2 独立按键

上图 124.1.3 有源蜂鸣器

上图 124.1.4 LED 电路

本节小项目，意在“人机界面”与“过程控制”如何关联的练习。

程序功能如下：

（1）数码管显示的格式是“S.D.CC”。其中 S 是代表 3 档速度，能显示的数字范围是“1、2、3”，分别

代表“慢、中、快”3 档速度。D 代表方向，往右跑显示符号“r”（right 的首字母），往左跑显示符号“L”

（Left 的首字母）。CC 代表计数器，跑马灯每跑完一次，计数器自动加 1，范围是 0 到 99。

（2）【速度】按键 K1。每按一次【速度】按键 K1，速度档位显示的数字在“1、2、3”之间切换。

（3）【方向】按键 K2。跑马灯上电后默认处于“往右跑”的方向,默认显示字符“r”。每按一次【方向】

按键 K2，跑马灯就在“往右跑”与“往左跑”两个方向之间切换，显示的字符在“r、L”之间切换。

（4）【启动暂停】按键 K3。上电后，按下【启动暂停】按键 K3 启动之后，跑马灯处于“启动”状态，4

个 LED 灯挨个依次循环的变亮，给人“跑”起来的感觉，此时再按一次【启动暂停】按键 K3，则跑马灯处于

“暂停”状态，接着又按一次【启动暂停】按键 K3，跑马灯又变回“启动”状态。因此，【启动暂停】按键

K3 是专门用来切换“启动”和“暂停”这两种状态。

代码如下：

#include "REG52.H"

#define KEY_FILTER_TIME 25

#define SCAN_TIME 1

#define VOICE_TIME 50

#define RUN_TIME_SLOW 500 //“慢”档速度的时间参数

#define RUN_TIME_MIDDLE 300 //“中”档速度的时间参数

#define RUN_TIME_FAST 100 //“快”档速度的时间参数

void T0_time();

void SystemInitial(void) ;

void Delay(unsigned long u32DelayTime) ;

void PeripheralInitial(void) ;

void KeyScan(void);

void KeyTask(void);

void RunTask(void); //跑马灯的任务函数

void VoiceScan(void);

void DisplayScan(void);

void DisplayTask(void);

void Wd1(void); //窗口 1。

void BeepOpen(void);

void BeepClose(void);

sbit KEY_INPUT1=P2^2;

sbit KEY_INPUT2=P2^1;

sbit KEY_INPUT3=P2^0;

sbit P1_0=P1^0;

sbit P1_1=P1^1;

sbit P1_2=P1^2;

sbit P1_3=P1^3;

sbit P3_4=P3^4;

//4 个跑马灯的输出口

sbit P1_4=P1^4;

sbit P1_5=P1^5;

sbit P1_6=P1^6;

sbit P3_3=P3^3;

//数码管转换表

code unsigned char Cu8DigTable[]=

{

0x3f, //0 序号 0

0x06, //1 序号 1

0x5b, //2 序号 2

0x4f, //3 序号 3

0x66, //4 序号 4

0x6d, //5 序号 5

0x7d, //6 序号 6

0x07, //7 序号 7

0x7f, //8 序号 8
