第九十一节： 蜂鸣器的“非阻塞”驱动。 【91.1 蜂鸣器的硬件电路简介。 】 上图 91.1.1 P NP 三极管驱动 有源蜂鸣器 蜂鸣器有两 种， 一种是有源 蜂鸣器， 一种 是无源蜂鸣器 。 有源蜂鸣器 的驱动最简 单， 只要通电就 一直响， 断电就停， 跟驱动 L ED 灯一样。 无源 蜂鸣器则不一 样， 无源蜂鸣器 一直断电不 响， 奇怪的是一 直通电也不 响， 只有“ 通， 关，通 ，关 ...”反 复通电 关电 的状 态，…
if(0==vGu16TimeCnt_2) //时间到
{
vGu8TimeFlag_2=0;
vGu16TimeCnt_2=BLINK_TIME_2; //重装定时的时间
vGu8TimeFlag_2=1;
P1_4=0;
P1_5=0;
P1_6=1; //第 2 个灯熄灭
P3_3=0;
Su8Step=3; //切换到下一个步骤，精髓语句！
}
break;
case 3:
if(0==vGu16TimeCnt_2) //时间到
{
vGu8TimeFlag_2=0;
vGu16TimeCnt_2=BLINK_TIME_2; //重装定时的时间
vGu8TimeFlag_2=1;
P1_4=0;
P1_5=0;
P1_6=0;
P3_3=1; //第 3 个灯熄灭
Su8Step=0; //返回到第 0 个步骤重新开始往下走，精髓语句！
}
break;
}
}
第九十一节： 蜂鸣器的“非阻塞”驱动。
【91.1 蜂鸣器的硬件电路简介。】

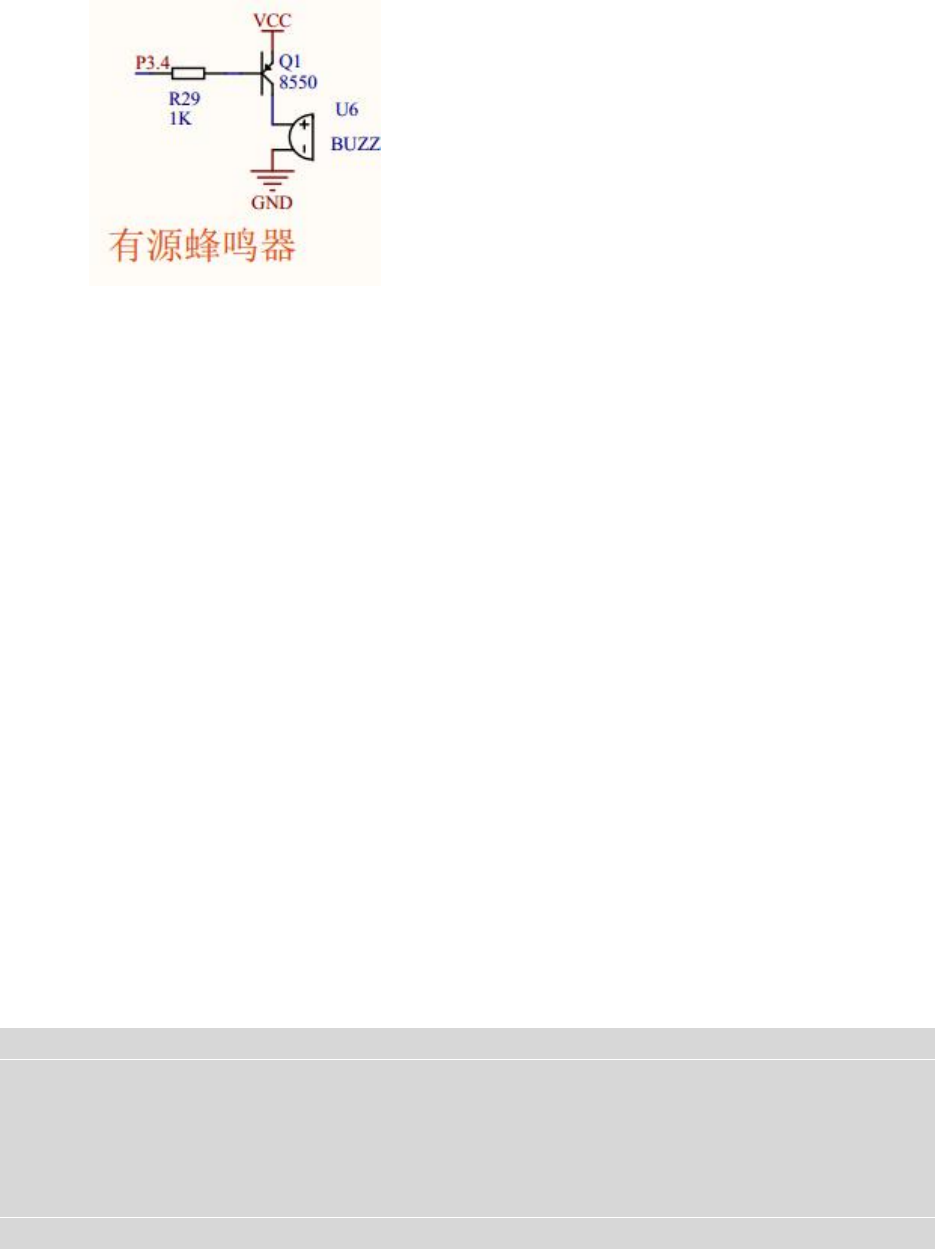

上图 91.1.1 PNP 三极管驱动有源蜂鸣器
蜂鸣器有两种，一种是有源蜂鸣器，一种是无源蜂鸣器。有源蜂鸣器的驱动最简单，只要通电就一直响，
断电就停，跟驱动 LED 灯一样。无源蜂鸣器则不一样，无源蜂鸣器一直断电不响，奇怪的是一直通电也不响，
只有“通，关，通，关...”反复通电关电的状态，才会持续发生稳定的声音，此方式称为脉冲驱动方式，
或者 PWM 驱动方式。本教程用的是有源蜂鸣器。
蜂鸣器的驱动电路也有两种常用的方式，一种是 NPN 三极管驱动，一种是 PNP 三极管驱动。NPN 三极管
驱动电路，单片机输出“1”（高电平）蜂鸣器导通，输出“0”（低电平）蜂鸣器关闭。而 PNP 三极管驱动电
路恰恰相反，单片机输出“0”（低电平）蜂鸣器导通，输出“1”（高电平）蜂鸣器关闭。本教程所用的是 PNP
三极管驱动电路，如上图。
【91.2 “非阻塞”驱动程序。】
“驱动层”是相对“应用层”而言。“应用层”发号施令，“驱动层”负责执行。一个好的“驱动层”必
须给“应用层”提供快捷便利的调用接口，此接口可以是函数或者全局变量。本节驱动蜂鸣器所用的是全局
变 量 vGu16BeepTimerCnt 和 vGu8BeepTimerFlag 。“ 应 用 层 ” 只 需 给 vGu16BeepTimerCnt 赋 值 ， 给
vGu8BeepTimerFlag 置 1，就可以控制蜂鸣器发声，赋值越大，发声越长，500 代表发声 500ms，1000 代表发
声 1000ms，具体细节实现，则由“驱动层”的驱动函数负责执行，驱动函数放在定时中断函数里定时扫描。
为什么不把驱动函数放到 main 函数的循环里去？因为放在定时中断里，能保证蜂鸣器的声音长度是一致的，
如果放在 main 循环里，声音的长度有可能在某些项目中受到某些必须一气呵成的任务干扰，得不到及时响
应，影响声音长度的一致性。下面代码实现的功能是，单片机只要一上电，蜂鸣器就发出一次 1000ms 长度
的“嘀”声音。
#include "REG52.H"
#define BEEP_TIME 1000 //控制蜂鸣器发声的长度，此处是 1000ms
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void BeepOpen(void); //蜂鸣器发声
void BeepClose(void); //蜂鸣器关闭
void VoiceScan(void); //蜂鸣器的驱动函数，放在定时中断里
sbit P3_4=P3^4; //控制蜂鸣器的 IO 口。0 代表发声，1 代表关闭。
volatile unsigned char vGu8BeepTimerFlag=0;
volatile unsigned int vGu16BeepTimerCnt=0; //控制蜂鸣器发声长度的计时器
void main()
{
SystemInitial();
Delay(10000);
PeripheralInitial(); //此函数内部有“应用层”的赋值操作，控制上电的声音长度。
while(1)
{
;
}
}
void T0_time() interrupt 1
{
VoiceScan(); //蜂鸣器的驱动函数
TH0=0xfc;
TL0=0x66;
}
void SystemInitial(void)
{
TMOD=0x01;
TH0=0xfc;
TL0=0x66;
EA=1;
ET0=1;
TR0=1;
}
void Delay(unsigned long u32DelayTime)
{
for(;u32DelayTime>0;u32DelayTime--);
