第一百零八节： 按键控制跑马灯的启动和暂停和停止。
【108.1 按键控制跑马灯的启动和暂停和停止。】

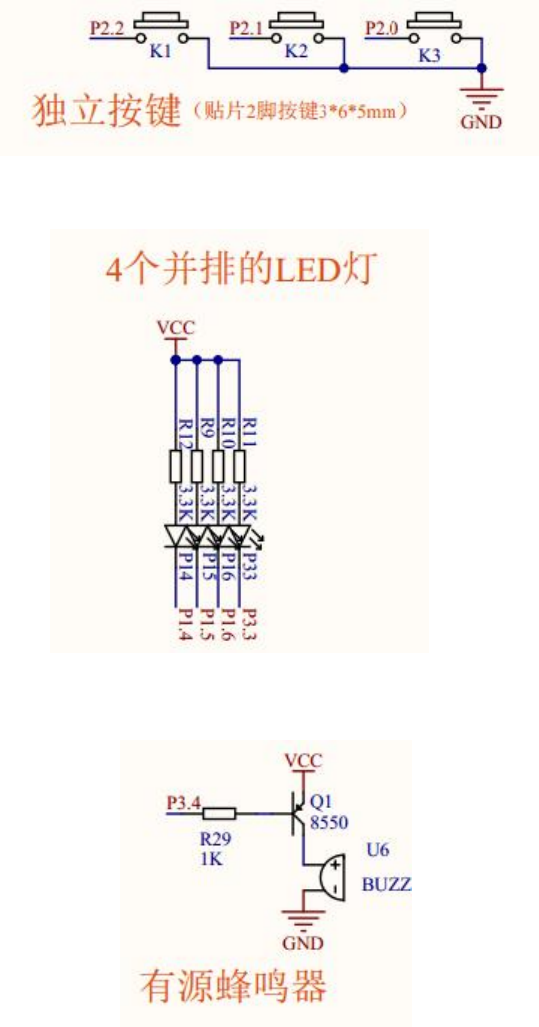

上图 108.1.1 独立按键
上图 108.1.2 LED 电路
上图 108.1.3 有源蜂鸣器的电路
在我眼里，按键不仅仅是按键，跑马灯不仅仅是跑马灯。按键是输入设备，跑马灯是应用程序。本节表
面上讲按键控制跑马灯的简单项目，实际上作者用心良苦立意深远，试图通过按键与跑马灯，来分享一种输
入设备如何关联应用程序的程序框架。
本节例程实现的功能如下：
（1）【启动暂停】按键 K1。按下【启动暂停】按键 K1 启动之后，跑马灯处于“启动”状态，4 个 LED
灯从左到右依次循环的变亮，给人“跑”起来的感觉。此时如果再按一次【启动暂停】按键 K1，则跑马灯处
于“暂停”状态，如果再按一次【启动暂停】按键 K1，跑马灯又变回“启动”状态。因此，【启动暂停】按
键 K1 是专门用来切换“启动”和“暂停”这两种状态。
（2）【停止】按键 K2。当跑马灯处于“启动”或者“暂停”或者“停止”的状态时，只要按下【停止】
按键 K2，当前的运动状态就终止，强制变回初始的“停止”状态，类似“复位”按键的作用。当跑马灯处于
“停止”状态时，此时再按下【启动暂停】按键 K1 之后，跑马灯又处于“启动”状态。
#include "REG52.H"
#define KEY_VOICE_TIME 50
#define KEY_FILTER_TIME 25
#define RUN_TIME 200 //跑马灯的跑动速度的时间参数
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void BeepOpen(void);
void BeepClose(void);
void VoiceScan(void);
void KeyScan(void);
void KeyTask(void);
void RunTask(void); //跑马灯的任务函数
//4 个跑马灯的输出口
sbit P1_4=P1^4;
sbit P1_5=P1^5;
sbit P1_6=P1^6;
sbit P3_3=P3^3;
//蜂鸣器的输出口
sbit P3_4=P3^4;
sbit KEY_INPUT1=P2^2; //【启动暂停】按键 K1 的输入口。
sbit KEY_INPUT2=P2^1; //【停止】按键 K2 的输入口。
volatile unsigned char vGu8BeepTimerFlag=0;
volatile unsigned int vGu16BeepTimerCnt=0;
volatile unsigned char vGu8KeySec=0;
unsigned char Gu8RunStart=0; //控制跑马灯启动的总开关
unsigned char Gu8RunStatus=0; //标识跑马灯当前的状态。0 代表停止，1 代表启动，2 代表暂停。
volatile unsigned char vGu8RunTimerFlag=0; //用于控制跑马灯跑动速度的定时器
volatile unsigned int vGu16RunTimerCnt=0;
void main()
{
SystemInitial();
Delay(10000);
PeripheralInitial();
while(1)
{
KeyTask(); //按键的任务函数
RunTask(); //跑马灯的任务函数
}
}
void T0_time() interrupt 1
{
VoiceScan();
KeyScan();
if(1==vGu8RunTimerFlag&&vGu16RunTimerCnt>0) //用于控制跑马灯跑动速度的定时器
{
vGu16RunTimerCnt--;
}
TH0=0xfc;
TL0=0x66;
}
void SystemInitial(void)
{
TMOD=0x01;
TH0=0xfc;
TL0=0x66;
EA=1;
ET0=1;
TR0=1;
}
void Delay(unsigned long u32DelayTime)
{
