第一百一十二节： 数码管显示的基础知识。
【112.1 数码管显示的基础知识。】

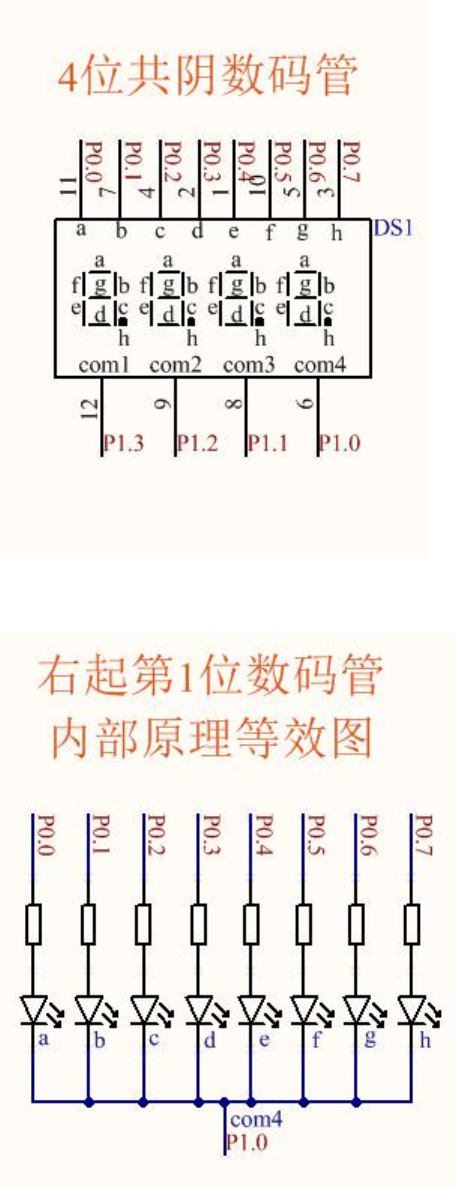

上图 112.1.1 数码管
上图 112.1.2 等效图
如上图 112.1.1，一个数码管内部有 8 个段码，每个段码内部对应一颗能发光的 LED 灯，把相关位置的
段码点亮或熄灭就可以显示出不同的数字或者小数点。比如，要显示一个数字“1”，只需要点亮 b 和 c 这两
个段码 LED 即可，其它 6 个 a,d,e,f,g,h 段码 LED 熄灭，就可以显示一个数字“1”。再进一步深入分析数码
管内部的等效图（上图 112.1.2），com4 是右起第 1 位数码管内部 8 个段码 LED 的公共端，要点亮任何一个
段码 LED 的前提必须是公共端 com4 为低电平(P1.0 输出 0 信号)。如果公共端 com4 为高电平(P1.0 输出 1 信
号)，则不管段码端 P0 口的 8 个 IO 口输出什么信号，8 个段码 LED 都是熄灭的（无正压差，则无电流无回路）。
因此，公共端（比如 com4,com3,com2,com1）就是某个数码管的“总开关”。比如，右起第 1 位数码管要显示
数字“1”，要点亮 b 和 c，则 P0.1 和 P0.2 必须输出“1”高电平，其它 P0.0，P0.3，P0.4，P0.5，P0.6，
P0.7 必须输出“0”低电平，把这 8 个 IO 口二进制的信号转换成十六进制，则整个 P0 口总线只需输出一个
十六进制的 0x06，最后，“总开关”打开，公共端 com4 输出“0”，即可显示一个数字“1”。如果需要显示其
它的不同数字，只需要改变段码端 P0 口的十六进制输出数值即可，如果提前把要显示的数字放在一个数组
里，这个数组就是编码转换表，类似于一个字库表。现在编写一个程序例子，右起第 1 个和第 3 个数码管循
环显示从 0 到 9 的数字，另外右起第 2 个和第 4 个数码管则关闭不显示，程序代码如下：
#include "REG52.H"
#define CHANGE_TIME 1000 //数码管切换显示数字的时间
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void DisplayTask(void); //数码管显示的任务函数
sbit P1_0=P1^0; //右起第 1 位数码管的公共端 com4
sbit P1_1=P1^1; //右起第 2 位数码管的公共端 com3
sbit P1_2=P1^2; //右起第 3 位数码管的公共端 com2
sbit P1_3=P1^3; //右起第 4 位数码管的公共端 com1
//根据原理图得出的共阴数码管编码转换表，类似于一个字库表
code unsigned char Cu8DigTable[]=
{
0x3f, //0 序号 0
0x06, //1 序号 1
0x5b, //2 序号 2
0x4f, //3 序号 3
0x66, //4 序号 4
0x6d, //5 序号 5
0x7d, //6 序号 6
0x07, //7 序号 7
0x7f, //8 序号 8
0x6f, //9 序号 9
0x00, //不显示 序号 10
};
