【85.3 决定时间长度的寄存器 TH0 与 TL0。】
TH0 与 TL0，T 代表定时器英文单词 TIME 的 T，H 代表高位，L 代表低位，0 代表定时器 0。
TH0 是一个 8 位宽度的寄存器，TL0 也是一个 8 位宽度的寄存器，两者合并起来成为一个整体，实际上
就是一个 16 位宽度的寄存器，TH0 是高 8 位，TL0 是低 8 位，它们合并后的数值范围是：0 到 65535。该 16
位寄存器取值越大，定时中断一次的时间反倒越小，为什么？TH0 与 TL0 的初始值，就像一个水桶里装的水。
如果这个桶是空桶（取值为 0），“雨水”想把这个桶“滴满溢出”所需要的时间就很大。如果里面已经装了
大半的水（取值为大于 32767），“雨水”想把这个桶“滴满溢出”所需要的时间就很小。这里的关键词“滴
满溢出”的“滴”与“满溢出”，“滴”的速度是由单片机晶振决定的，而“满溢出”一次就代表产生一次中
断，执行完中断函数在即将返回主函数之前，我们重新装入特定容量的水（重装初值），为下一次的“滴满
溢出”做准备，依次循环，从而连续不断地产生间歇的定时中断。
配置中断时间的大小是需要经验的，因为，每次定时中断的时间太长，就意味着时间的可分度太粗，而
如果每次定时中断的时间太短，则会产生很频繁的中断，势必会影响主函数 main()的执行效率，而且累记中
断次数的时间误差也会增大。因此，配置中断时间是需要经验的，根据经验，定时中断取 1ms 一次，是几乎
所有单片机项目的最佳选择，按我的理解，“1ms 定时中断一次”已经是单片机界公认的一种“标配”。
要配置 1ms 定时中断，TH0 与 TL0 如何取值？刚才提到一个形象的例子“桶，滴，满溢出”。TH0 与 TL0
的最大取值范围是 65535，可以理解成为最大 65535“滴”，如果超过 65535“滴”(比如加 1“滴”后变成 65536
“滴”)就会“满溢出”，从而产生一次中断（65536 是中断发生的临界值）。而“滴一次的时间”就刚好是单
片机执行“一次单指令的时间”，“一次单指令的时间”等于 12 个晶振周期，比如 12MHz 的晶振，晶振周期
是（1/12000000）秒，而“一次单指令的时间”就等于 12 乘以（1/12000000）秒，等于 0.000001 秒，也就
是 1us。1us“滴”一次，要产生 1ms 的时间就需要“滴”1000 次。“满溢出”的前提条件是“桶里”一共需
要装入 65536 滴才溢出，因此，在 12MHz 的晶振下要产生 1ms 的定时中断，TH0 与 TL0 的初值应该是 64536
（65536 减去 1000 等于 64536），而 64536 变成十六进制 0xfc17，再分解到高 8 位 TH0 为 0xfc，低 8 位 TL0
为 0x17。
刚才的例子是假如晶振在 12MHz 的情况下所计算出来的结果，而本教程所用的晶振是 11.0592MHz，根据
11.0592MHz 产生 1ms 的定时中断，TH0 与 TL0 应该取值多少？根据刚才的计算方式:
初值=[溢出值]-([0.001 秒]/([晶振周期的 12 个]*([1 秒]/[晶振频率])))
初值=65536-(0.001/(12*(1/11059200)))
初值=65536-922 (注：922 是 921.6 的四舍五入)
初值=64614
初值=0xfc66
初值 TH0=0xfc
初值 TL0=0x66
【85.4 中断的总开关 EA 与局部开关 ET0。】
EA：中断的总开关。宽度是 1 位的位变量。此开关如果取 0，就会强行屏蔽所有的中断，因此，只要用
到中断，此开关必须取 1。
ET0：专门针对定时器 0 中断的局部开关。宽度是 1 位的位变量。此开关如果取 0，则会屏蔽定时器 0
的中断，如果取 1 则允许定时器 0 中断。如果要定时器 0 能产生中断，那么总开关 EA 与 ET0 必须同时都打
开（都取 1），两者缺一不可。
【85.5 定时器 0 的“自身原配开关”TR0。】
TR0：定时器的“自身原配开关”。宽度是 1 位的位变量。很多初学者会把 EA，ET0，TR0 三者搞不清。
定时器可以工作在“查询标志位”和“中断”这两种状态，也就是说在没有中断的情况下定时器也可以单独
使用的。TR0 是定时器 0 自身的发动引擎，要不要把这个发动引擎所产生的能量传输到中断的渠道，则取决
于中断开关 EA 和 ET0。TR0 是源头开关，EA 是中断总渠道开关，ET0 是中断分支渠道的定时器 0 开关。TR0
取 1 表示启动定时器 0，取 0 表示关闭定时器 0。
【85.6 定时器 0 的中断函数的书写格式。】
void 函数名() interrupt 1
{
...中断程序内容;
...此处省去若干代码
...中断程序内容;
...最后面的代码，要记得重装 TH0 与 TL0 的初值;
}
函数名可以随便取，只要不是编译器已经征用的关键字。这里的 1 是定时器 0 的中断号。不同的中断号
代表不同类型的中断，至于哪类中断对应哪个中断号，大家可以查找相关书籍和资料。本节用的定时器 0 处
于工作方式 1 的情况下，在即将退出中断之前，需要重装 TH0 与 TL0 的初始值。
【85.7 寄存器的名字来源。】
前面讲的寄存器都有固定的名字，而且这些名字都是唯一的，拼写的时候少一个字母或者多一个字母，
C 编译器都会报错不让你通过，因此问题来了，初学者刚接触一款单片机的时候，如何知道某个寄存器它特
定的唯一的名字？有两个来源。
第一个来源，可以打开 C 编译器的某个头文件（.h 格式）查看这些寄存器的名字。比如 51 单片机可以
查看 REG52.H 这个头文件。如何打开 REG52.H 这个文件？在 keil 源代码编辑器界面下，选中上面 REG52.H
这几个字符，在右键弹出的菜单下点击 Open ducument“REG52.H”即可。
第二个来源是直接参考一些现成的范例程序，这些范例程序网上很多，有的是原厂提供的，有的是热心
网友的分享，有的是技术书籍或者学习板开发板厂家提供的。
【85.8 如何快速配置寄存器。】
建议一边阅读芯片的数据手册，一边参考一些现成的范例程序，这些范例程序网上很多，有的是原厂提
供的，有的是热心网友的分享，有的是技术书籍或者学习板开发板厂家提供的。
【85.9 练习例程。】
现在编写一个定时中断程序，让两个 LED 灯闪烁，一个是在主函数里用累计主循环次数的方式实现（P0.0
控制），另一个是在定时中断函数里用累计定时中断次数的方式实现（P0.1 控制）。这两个闪烁的 LED 灯，一
个在 main 函数，一个是在中断函数，两路任务互不干涉独立运行，并行处理的“雏形”略显出来。

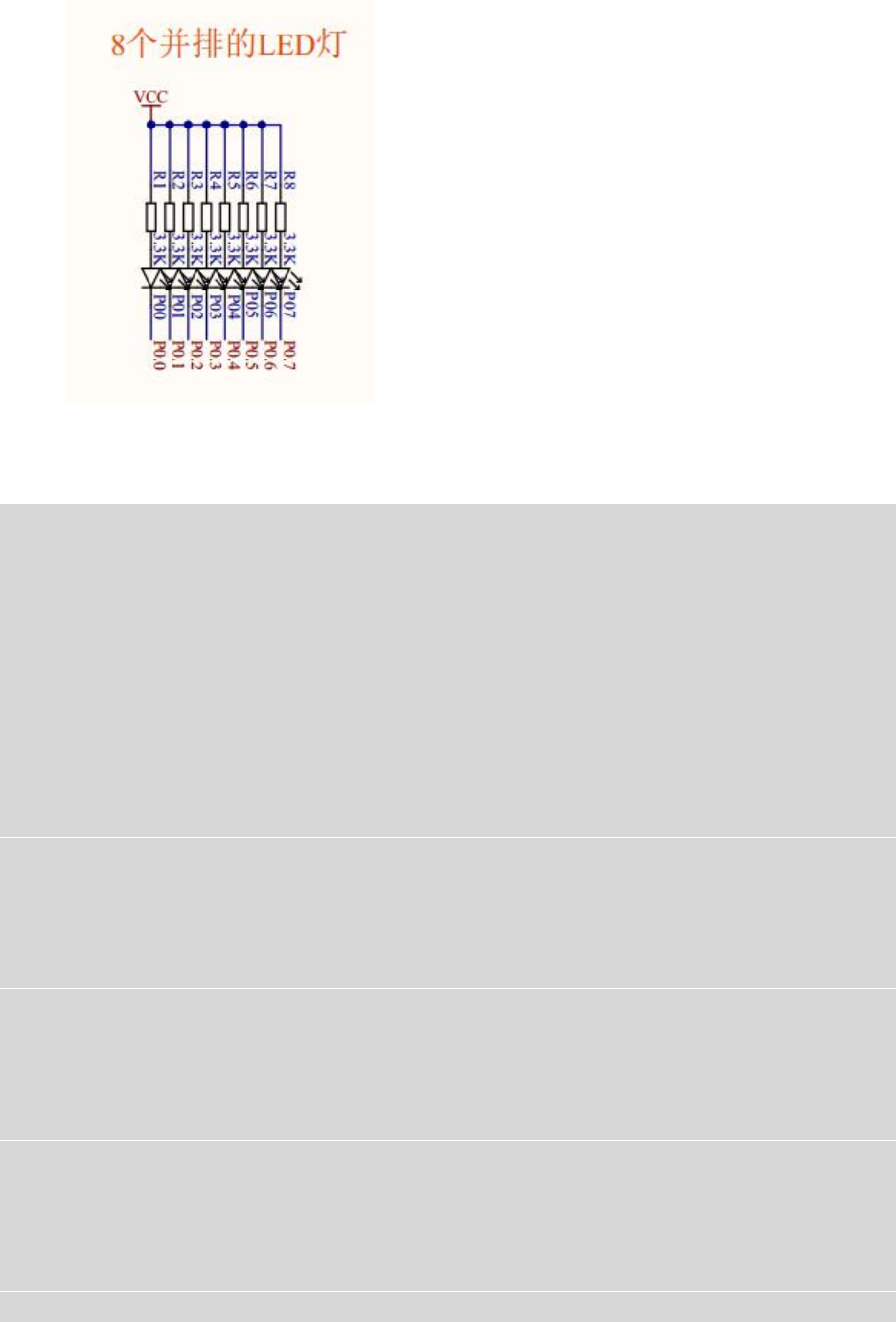

图 85.9.1 灌入式驱动 8 个 LED
#include "REG52.H"
#define CYCLE_SUM 5000 //主循环的次数
#define INTERRUPT_SUM 500 //中断的次数
sbit P0_0=P0^0; //在主循环里的 LED 灯
sbit P0_1=P0^1; //在定时中断里的 LED 灯
unsigned char Gu8CycleStep=0;
unsigned long Gu32CycleCnt=0; //累计主循环的计数器
unsigned char Gu8InterruptStep=0;
unsigned long Gu32InterruptCnt=0; //累计定时中断次数的计数器
void main()
{
TMOD=0x01; //设置定时器 0 为工作方式 1
TH0=0xfc; //产生 1ms 中断的 TH0 初始值
TL0=0x66; //产生 1ms 中断的 TL0 初始值
EA=1; //开总中断
ET0=1; //允许定时 0 的中断
TR0=1; //启动定时 0 的中断
while(1) //主循环
{
switch(Gu8CycleStep)
