比如在 2 楼的水，对于 3 楼来说，它虽然有压差，但是有的只是“负压差”（2 减去 3 等于“负 1”），因
此哪怕构成回路（有水管），2 楼的水也是不可以往 3 楼流动的。
比如在 2 楼的水，对于同楼层的 2 楼来说，它的压差是 0 压差（2 减去 2 等于“0 压差”），因此哪怕构
成回路（有水管），2 楼的水也是不可以在 2 楼之间流动的。
上面三个比喻很关键，精髓在于是否有“正压差”。要点亮一个 LED 灯，并不是说你单片机引脚直接输
出一个 5V 的物理电压就能点亮的，还要看它构成的整个 LED 灯回路，也就是实际的电路图是什么样的。在
本教程的原理图中，我们点亮 LED 灯是采样“灌入式”的电路，也就是单片机输出 5V 电压的时候 LED 灯是
熄灭的，而输出 0V 物理电压时 LED 灯反而是被点亮的。如下两个图：

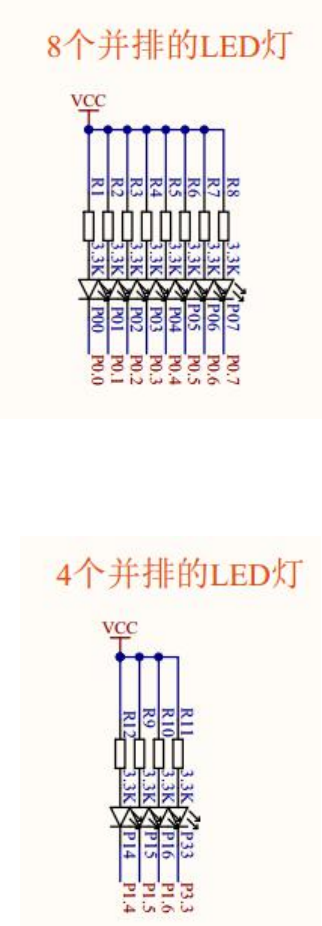

图 80.4.1 灌入式驱动 8 个 LED
图 80.4.2 灌入式驱动 4 个 LED
现在根据这原理图，编写一个并口和位操作的练习例子，直接把程序烧录进开发板，就可以看到对应的
LED 灯的状态。
#include "REG52.H"
sbit P1_4=P1^4; //利用 sbit 和符号“^”的组合，把变量名字 P1_4 与 P1.4 引脚关联起来
void main()
{
P0=0xF0; //直接对 P0 赋值 0xF0，意味着 P0 口的 8 个引脚，高 4 位全部输出 5V，低 4 位全部输出 0V。
P1_4=0; //P1.4 引脚输出 0V 物理电压，而不影响其它 P1 口引脚的状态。
while(1)
{
}
}
现象分析：
“P0=0xF0”直接对 P0 赋值 0xF0，意味着 P0 口的 8 个引脚，高 4 位全部输出 5V（LED 灯反而灭），低 4
位全部输出 0V（LED 灯反而被点亮）。
“P1_4=0”P1.4 引脚输出 0V 物理电压（LED 灯反而被点亮）。
第八十一节： 时间和速度的起源（指令周期和晶振频率）。
【81.1 节拍。】
单片机的 C 语言经过 C 编译器后，翻译成很多条机器指令，单片机逐条执行这些指令，每执行一条指令
都是按照固定的节奏进行的，两条指令之间是存在几乎固定的时间间隔（实际上不是所有指令的间隔时间都
绝对一致，这里方便理解暂时看作是一致），这就是节拍，每个节拍之间的时间间隔其实就是指令周期，因
此，指令周期越短，节拍就越短，单片机的运算速度就越快。指令周期是由什么决定的呢？指令周期是由“心
跳速度”和“心跳个数”决定的。指令周期都是由固定的 N 个“心跳个数”组成的，指令周期到底由多少个
“心跳个数”组成？每种单片机每类指令各不一样。我们用的 51 系列单片机，最短的单周期指令是由 12 个
“心跳个数”组成，依次类推，双周期指令由 24 个“心跳个数”组成，4 周期指令由 48 个“心跳个数”组
成。但是光有“心跳个数”还不够，还必须搭配知道“心跳速度”才能最终计算出指令周期。这里的“心跳
速度”就是晶振的频率，“心跳个数”就是累计晶振的起振次数。比如，假设我们用的 51 单片机是 12MHz（本
教程实际用的是 11.0592MHz），那么每个单周期的指令执行的时间是：12x(1/12000000)秒=1 微秒。这个公
式左边的“12”代表“12 个晶振起振的次数”，这个公式右边的“(1/12000000)”代表晶振每起振 1 次所需
要的单位时间。二者结合，刚好就是“心跳个数”乘以“单个心跳周期”等于指令周期，而指令周期就是节
拍的时间。

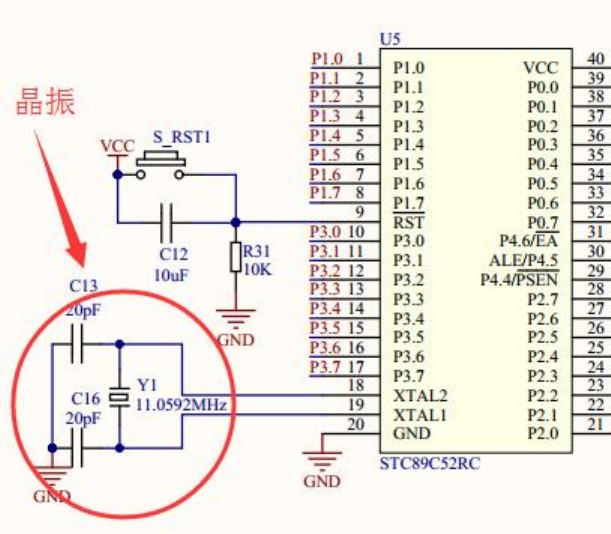

图 81.1.1 单片机的晶振
【81.2 累计节拍次数产生延时时间。】
有了这个最原始的“节拍”概念，现在开始编写一个练习程序，让一个 LED 灯闪烁，闪烁的本质，就是
让一个 LED 灯先亮一会（“一会”就是延时），然后紧接着让 LED 灯熄灭一会（“一会”就是延时），依次循环，
在视觉上看到的连贯动作就是 LED 闪烁。这里的关键是如何产生这个“一会”的延时，本节教程所用的就是
一个 for 循环来执行 N 条空指令，每执行一条空指令就需要消耗掉 1 个左右的指令周期的时间（大概 1 微秒
左右），空指令执行的循环次数越多，产生的延时时间就越长。例子如下：
