第一百零三节： 两个“任意行输入”矩阵按键的“无序”组合触发。
【103.1 “无序”组合触发。】

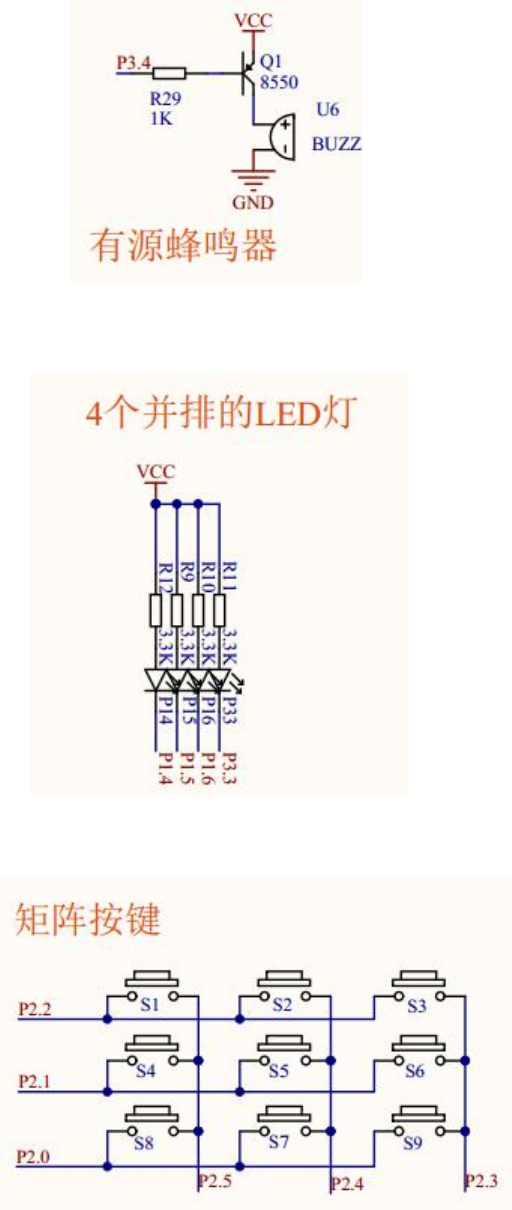

上图 103.1.1 有源蜂鸣器电路
上图 103.1.2 LED 电路
上图 103.1.3 3*3 矩阵按键的电路
“无序”是指两个组合按键不分先后顺序，都能构成组合触发。比如，要触发组合键（S1+S2），先按 S1
再按 S2，或者先按 S2 再按 S1，功能都是一样的。
本节程序功能如下：（1）S1 每单击一次，P1.4 所在的 LED 要么从“灭”变成“亮”，要么从“亮”变成
“灭”，在两种状态之间切换。（2）S2 每单击一次，P1.5 所在的 LED 要么从“灭”变成“亮”，要么从“亮”
变成“灭”，在两种状态之间切换。（3）如果先按住 S1 再按 S2，或者先按住 S2 再按 S1，都认为构造了“无
序”组合键，蜂鸣器发出“嘀”的一声。
#include "REG52.H"
#define KEY_VOICE_TIME 50
#define KEY_SHORT_TIME 20
void T0_time();
void SystemInitial(void) ;
void Delay(unsigned long u32DelayTime) ;
void PeripheralInitial(void) ;
void BeepOpen(void);
void BeepClose(void);
void LedOpen_P1_4(void);
void LedClose_P1_4(void);
void LedOpen_P1_5(void);
void LedClose_P1_5(void);
void VoiceScan(void);
void KeyScan(void);
void SingleKeyTask(void);
void DoubleKeyTask(void);
sbit P3_4=P3^4;
sbit P1_4=P1^4; //P1.4 所在的 LED
sbit P1_5=P1^5; //P1.5 所在的 LED
sbit ROW_INPUT1=P2^2; //第 1 行输入口。
sbit ROW_INPUT2=P2^1; //第 2 行输入口。
sbit ROW_INPUT3=P2^0; //第 3 行输入口。
sbit COLUMN_OUTPUT1=P2^5; //第 1 列输出口。
sbit COLUMN_OUTPUT2=P2^4; //第 2 列输出口。
sbit COLUMN_OUTPUT3=P2^3; //第 3 列输出口。
volatile unsigned char vGu8BeepTimerFlag=0;
volatile unsigned int vGu16BeepTimerCnt=0;
unsigned char Gu8LedStatus_P1_4=0; //P1.4 所在的 LED 的状态
unsigned char Gu8LedStatus_P1_5=0; //P1.5 所在的 LED 的状态
volatile unsigned char vGu8SingleKeySec=0;
volatile unsigned char vGu8DoubleKeySec=0;
void main()
{
SystemInitial();
Delay(10000);
PeripheralInitial();
while(1)
{
SingleKeyTask();
DoubleKeyTask();
}
}
/* 注释一：
* 矩阵按键“无序”触发的两个最关键地方：
* （1）如果是 S1 按键先被按下并且单击触发之后，“马上更新输出列的信号状态”，然后切换到
* “S1 后面所在的步骤里”，进入到 S1 和 S2 两个按键的轮番循环监控之中，如果发现 S1 按键率先
* 被松开了，就把步骤切换到开始的第一步，重新开始新一轮的按键扫描。
* （2）如果是 S2 按键先被按下并且单击触发之后，“马上更新输出列的信号状态”，然后切换到
* “S2 后面所在的步骤里”，进入到 S1 和 S2 两个按键的轮番循环监控之中，如果发现 S2 按键率先
* 被松开了，就把步骤切换到开始的第一步，重新开始新一轮的按键扫描。
* （3）上面两个描述中的两种步骤，“S1 后面所在的步骤里”和“S2 后面所在的步骤里”是分开的，
* 不共用的，这是本节破题的关键。
*/
void KeyScan(void) //此函数放在定时中断里每 1ms 扫描一次
{
static unsigned char Su8KeyLock=0;
static unsigned int Su16KeyCnt=0;
static unsigned char Su8KeyStep=1;
static unsigned char Su8ColumnRecord=0;
switch(Su8KeyStep)
{
case 1:
if(0==Su8ColumnRecord)
{
