3-33
3

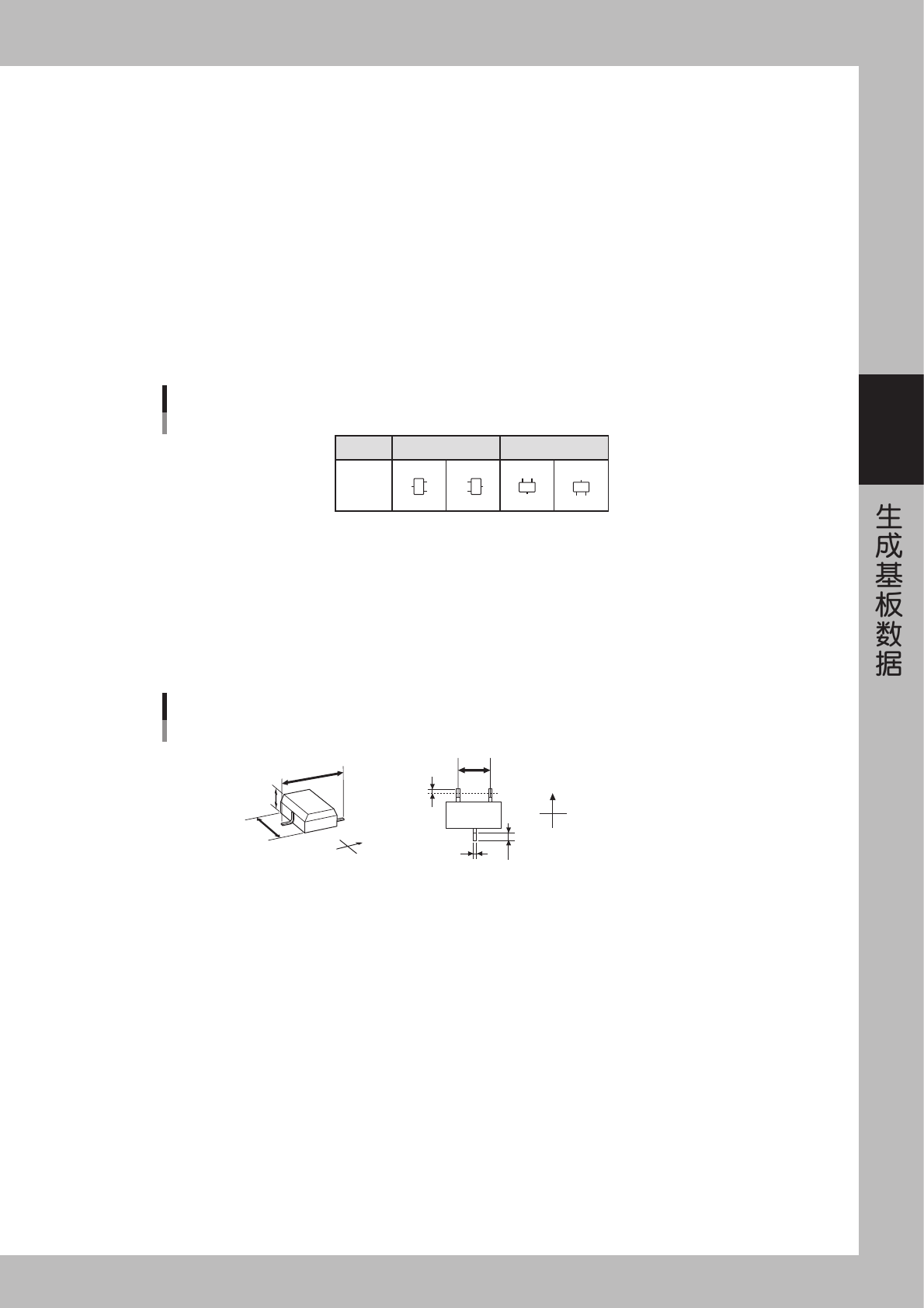

■ 微型 Tr ／ SOT 元件
A，B: 外形尺寸 XY
请输入用游标卡尺、微型计测器测得的包括引脚在内的外形尺寸的正确数值 (mm)。
C: 外形尺寸、元件厚度
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
D: 检出线位置
请设置为了检测从引脚的前端到内侧位置之间的引脚而需划线的位置。一般使用初始值。
E: 检出线宽度
请指定引脚检出线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件请设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使
用初始值。
F，G: 引脚根数 NS
请输入 NS 方向存在的引脚根数。
吸料角度
元件原形
0° 90°
NS NS
N
S
N
S
微型 Tr／SOT的引脚方向
25315-E0-00
H，I: 引脚间距 NS
请输入正确的引脚间的距离。
J: 引脚宽度
请输入正确的引脚宽度。
K: 反射引脚长
输入识别时发亮部分的引脚的长度，一般使用初始值。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：检出线位置
H：引脚间距
J：引脚宽度
K：反射引脚长
微型Tr／SOT的形状参数
N
S
E
W
B
C
A
N
S
E
W
H
K
D
J
俯视图
25316-E0-00
3-34
3

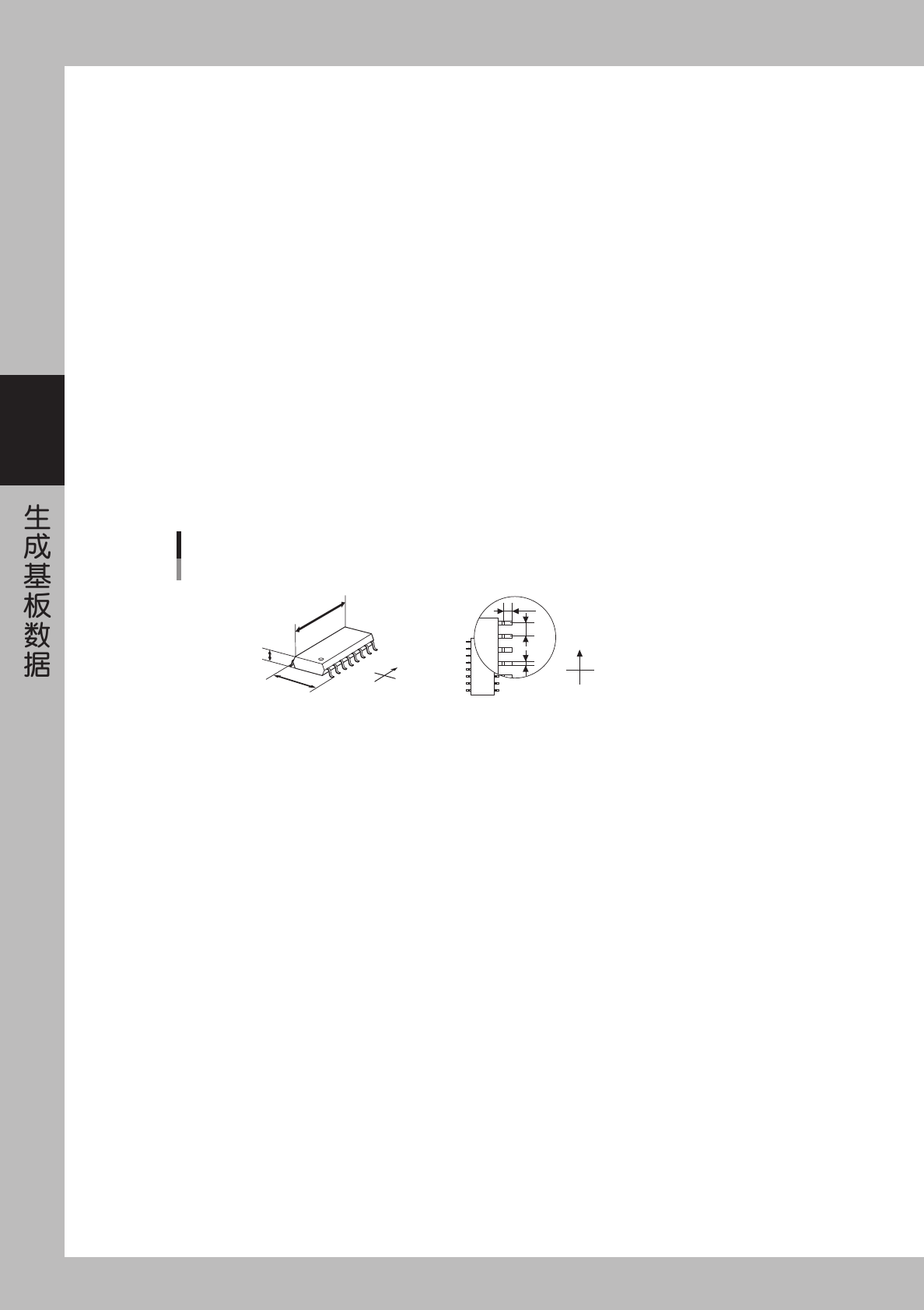

■ SOP 元件
A，B: 外形尺寸 XY
请输入用游标卡尺、微型计测器测得的包括引脚在内的外形尺寸的正确数值 (mm)。
C: 外形尺寸、元件厚度
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
D: 检出线位置
请设置为了检测从引脚的前端到内侧位置之间的引脚需划线的位置。一般使用初始值。
E: 检出线宽度
请指定引脚检出线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件请设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使
用初始值。
F: 引脚根数
请输入 EW 方向中任一方向存在的引脚数量。
G: 引脚间距
请输入正确的引脚间的距离。
H: 引脚宽度
请输入正确的引脚宽度。
I: 反射引脚长
请输入识别时发亮部分的引脚的长度。一般使用初始值。
I
G
H
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
G：引脚间距
H：引脚宽度
I：反射引脚长
俯视图
SOP的形状参数
N
S
E
W
N
S
W
E
B
C
A
25317-E0-00
3-35
3

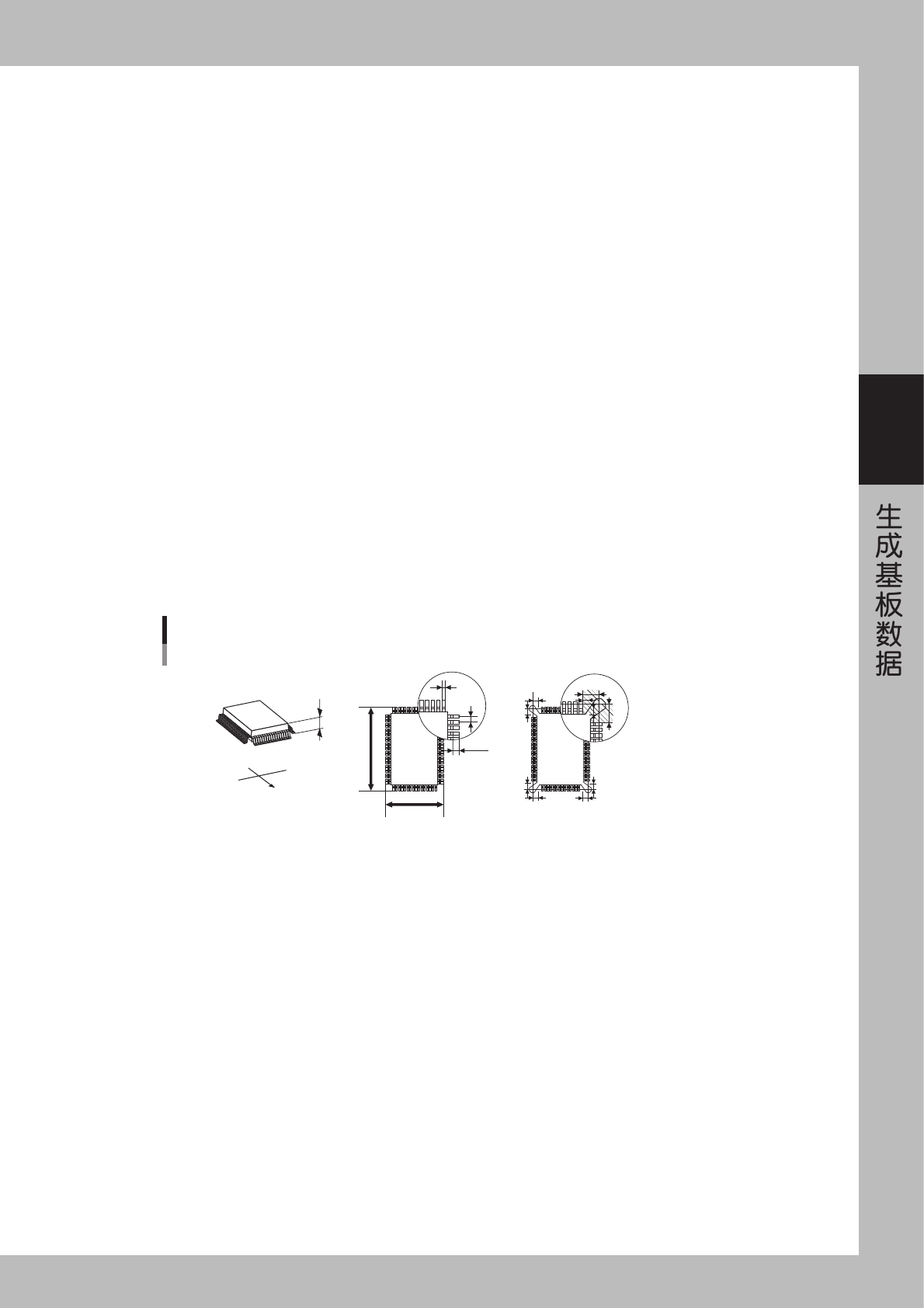

■ QFP 元件
A，B: 外形尺寸 XY
请输入用游标卡尺、微型计测器测得的包括引脚在内的外形尺寸 (mm)。
C: 外形尺寸、元件厚度
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
D: 检出线位置
请设置为了检出从引脚的前端到内侧位置之间的引脚而需划线的位置。一般使用初始值。
E: 检出线宽度
请指定检查引脚的宽度，引脚的长度为 0.0 〜 0.3mm 的元件请设置为「1 〜 2」，0.3 以上的元件请设置为「2 〜 3」，一般使
用初始值。
F，G: 引脚根数 NE
请输入 NE 方向各存在的引脚数，关于元件的方向，请参照「吸料角度」的表。
H: 引脚间距
请输入正确的引脚间的距离。
I: 引脚宽度
请输入正确的引脚的宽度。
J: 反射引脚长
请输入识别时发亮部分引脚的长度。一般使用初始值。
k: BumperMask
为防止引脚弯曲，针对配备缓冲装置的 QFP 元件使用的参数。指定从引脚检出线的各个交点至多少 mm 内侧为检出范围外。
可以 0.25mm 为单位，在 0 〜 100mm 的范围内指示。缓冲装置只能选择丝网值。
一般 QFP 设置在「0.00」。
仰视图
QFP的形状参数
C
S
E
W
N
B
A
I
H
K
J
K
K
K
K
K
K
K
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
H：引脚间距
I：引脚宽度
J：反射引脚长
K：BumperMask
25318-E0-00
