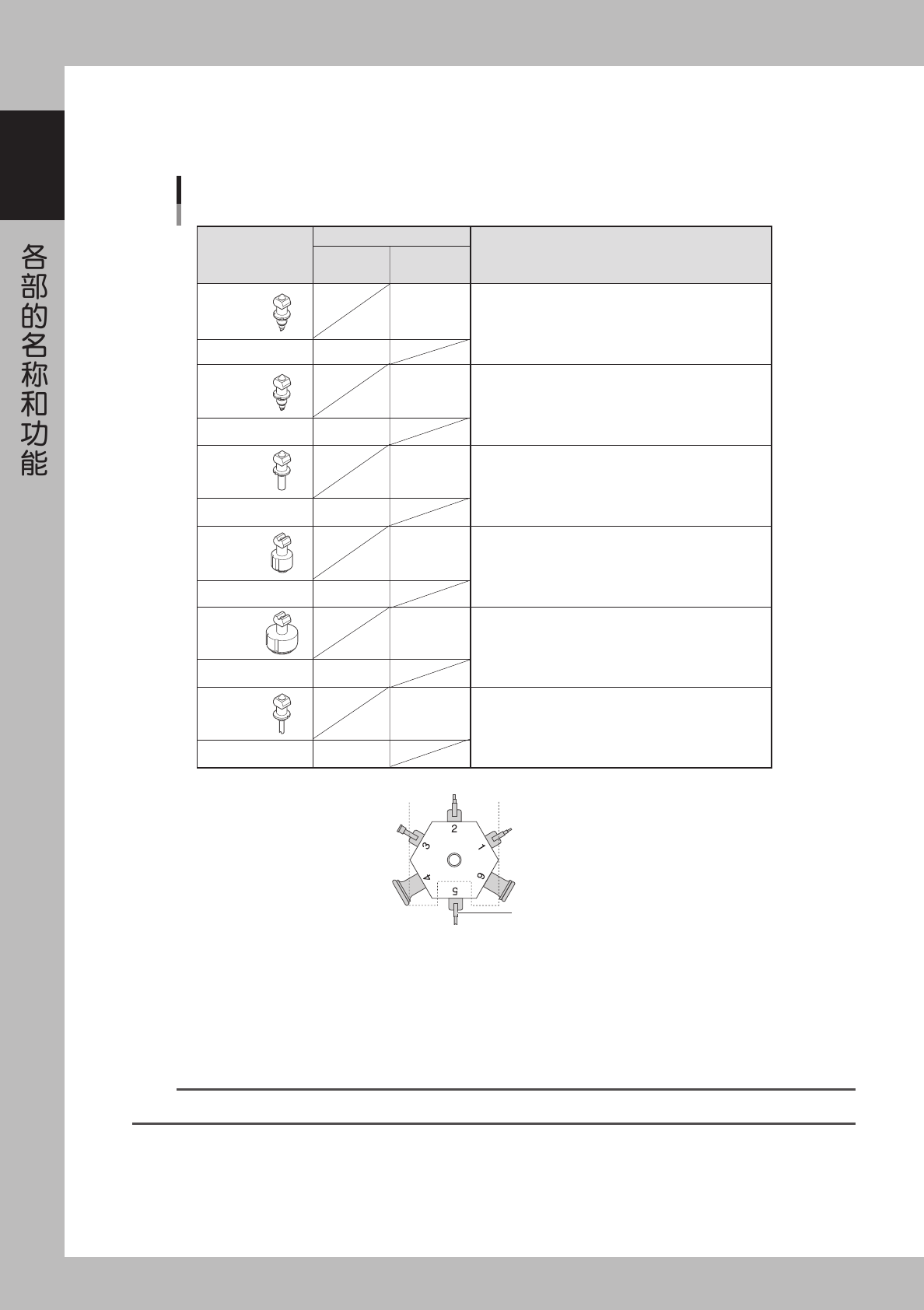

3.2.2 YV88Xg-F、YV88Xg-S 用吸嘴
YV88Xg-F 的 1 号装贴头和 2 号装贴头，装置了飞行中快速交换吸嘴 (NFC) 用的 6 种吸嘴 (TypeF)。
YV88Xg-S 装有标准配置的吸嘴交换站，贴装头 1 和 2 都有 6 种吸嘴可供自动交换。
吸嘴类型
标准配置贴装头No.
对应元件例
Type 61A
Type 61F
Type 62A
Type 62F
Type 63A
Type 63F
Type 64A
Type 64F
Type 65A
Type 65F
Type 66F
Type 66F
0603
~
1005规格的元件、微型铸模晶体管等
1608
~
3216规格的元件、微型铸模晶体管等
4532
~
7343规格的元件、SOP10
~
20mm
和□5
~
□16mm的QFP等
SOP30mm、□15
~
□30mm的QFP和BGA等
□16
~
□54mm的QFP和BGA长接插件等
圆柱芯片(MELF芯片)专用
YV88Xg
FNC型
YV88Xg
STD型
1、2
1、2
1、2
1、2
1、2
1、2
1、2
1、2
1、2
1、2
1、2
1、2
YV88Xg吸嘴
Type 65F Type 64F
Type 66F(Std), Type 6x(option)
Type 63F
Type 62F
Type 61F
1
~
6：指示架No.
从缺口处看到的侧面图
25111-E0-00
TypeA 吸嘴
TypeA 吸嘴 (61A 〜 66A) 可以装配在 YV88Xg-S 的两个贴装头上。
TypeF 吸嘴
YV88Xg-F 的贴装头 1 号和贴装头 2 号的前端配置了具有飞行中快速交换吸嘴 (FNC) 功能的吸嘴。
各贴装头可以装配 6 种 TypeF 吸嘴 ( 其中一种可以对应特殊规格吸嘴 )。伺服马达控制高速旋转的同时，进行吸嘴交换。
n
要点
装备着吸嘴交换站 ( 选件 ) 的 YV88Xg-F，可以使用飞行中具有快速交换吸嘴功能的指示架 NO.5，在吸嘴交换站上交换吸嘴。
1-11
1

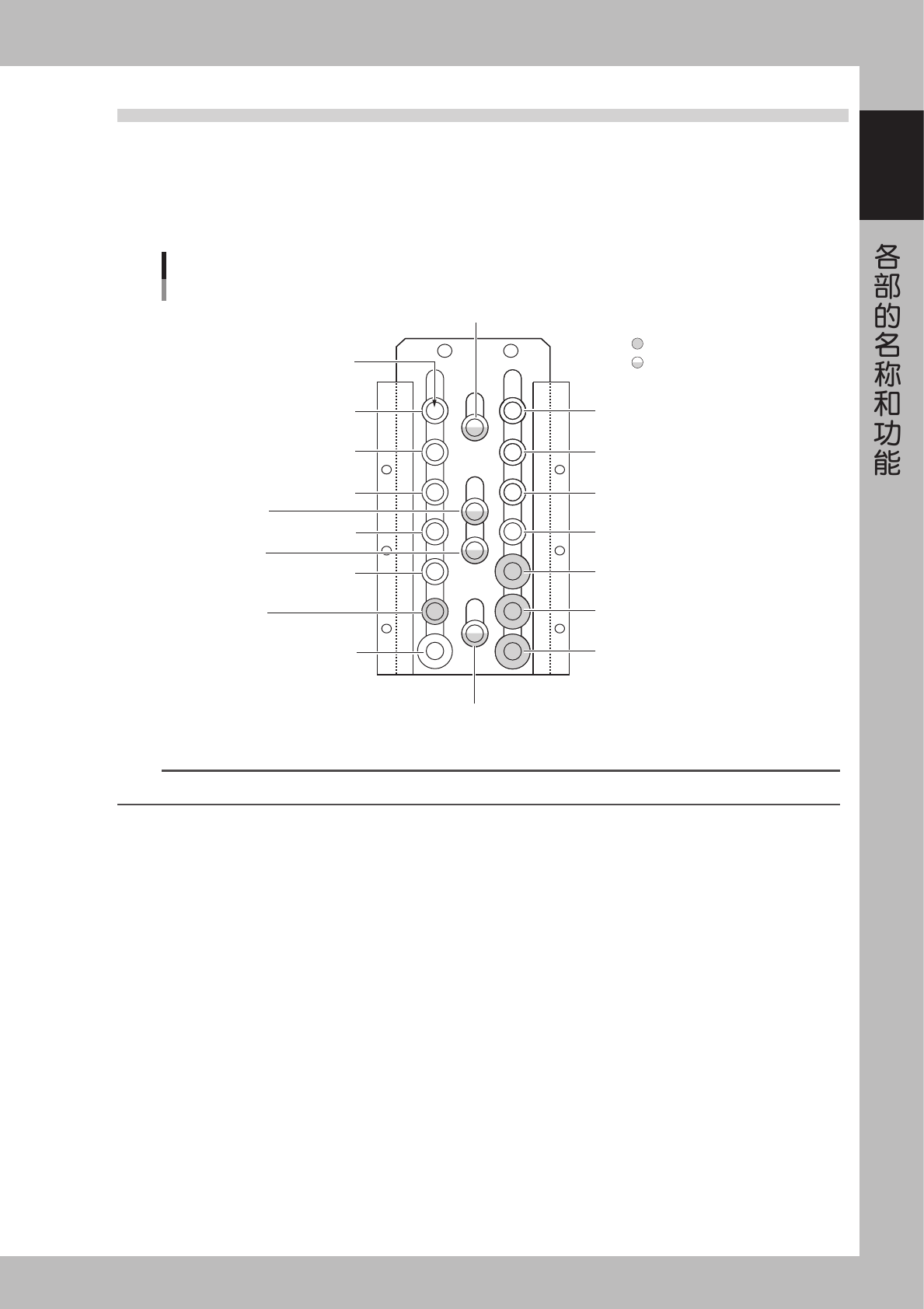

3.3 吸嘴交换站
吸嘴交换站中可以配置具有自动交换功能的各种吸嘴。
3.3.1 YV100Xg-F，YV100Xg-S 吸嘴交换站
YV100Xg-F、YV100Xg-S 装配了选件的吸嘴交换站后，贴装头 1、3、5、7 号的吸嘴具有自动交换的功能。吸嘴
交换站的贴装头对应的吸嘴类型如下图所示。
特殊规格区域
YV100Xg 吸嘴交换站
YV100Xg-S, YV100Xg-F
只限STD
STD, FNC通用
HEAD 1 TYPE 71
HEAD 7 TYPE 74
HEAD 5 TYPE 74
HEAD 7 TYPE 71
7
6
5
4
3
2
1
8
9
10
11
18
17
16
15
14
13
12
HEAD 7 TYPE 72
HEAD 5 TYPE 71
HEAD 3 TYPE 71
HEAD 3 TYPE 74
HEAD 1 TYPE 74
HEAD 1 TYPE 73
HEAD 7 TYPE 73
No.13
HEAD 7 TYPE 76
HEAD 1 TYPE 72
HEAD 3 TYPE 73
HEAD 5 TYPE 73
HEAD 3 TYPE 72
HEAD 5 TYPE 72
Nozzle Station No.
25112-E0-00
n
要点
8 连线 (FNC) 型的第 2、4、6、8 号贴装头，不具备在吸嘴交换站进行吸嘴交换的功能。
1-12
1
3.3.2 YV88Xg-F、YV88Xg-S 吸嘴交换站
YV88Xg-F 装配了选件的吸嘴交换站后，1 号和 2 号贴装头都可以在具备飞行中快速交换吸嘴功能的指示架 No.5
上自动交换吸嘴。
YV88Xg-S 装配了标准配置，1 号和 2 号贴装头都可以自动交换吸嘴。对应吸嘴交换站的贴装头和吸嘴类型如下。
贴装头2号
贴装头1号
13141516
9101112
5678
1234
TYPE 66A
TYPE 66A
特殊规格区域
交换站No.
YV88Xg-F 吸嘴交换站
22113-E0-00
贴装头2号 贴装头1号
TYPE 61A
TYPE 62A
TYPE 63A
TYPE 61A
YV88Xg-S 吸嘴交换站
TYPE 63A
TYPE 62A
TYPE 64A
TYPE 64A
TYPE 65ATYPE 65A
TYPE 66
A
TYPE 66A
特殊规格区域
123456
789101112
131415161718
192021222324
交换站No.
22114-E0-00
n
要点
YV88Xg-F 装配了选件的吸嘴交换站后，只有具有飞行中快速交换吸嘴功能的指示架 No.5，才可以在吸嘴交换站自动交换吸嘴。
