4.8.2 执行 BGA 球引角元件的信息编辑
使用元件辅助调整设置 BGA 球位置信息。由于识别元件时使用该信息，使 CSP 等的微型 BGA 型元件的识别成为
可能。进行该球引角元件的编辑，必需将基本参数的「校正类型」设置为「BGA」。
1

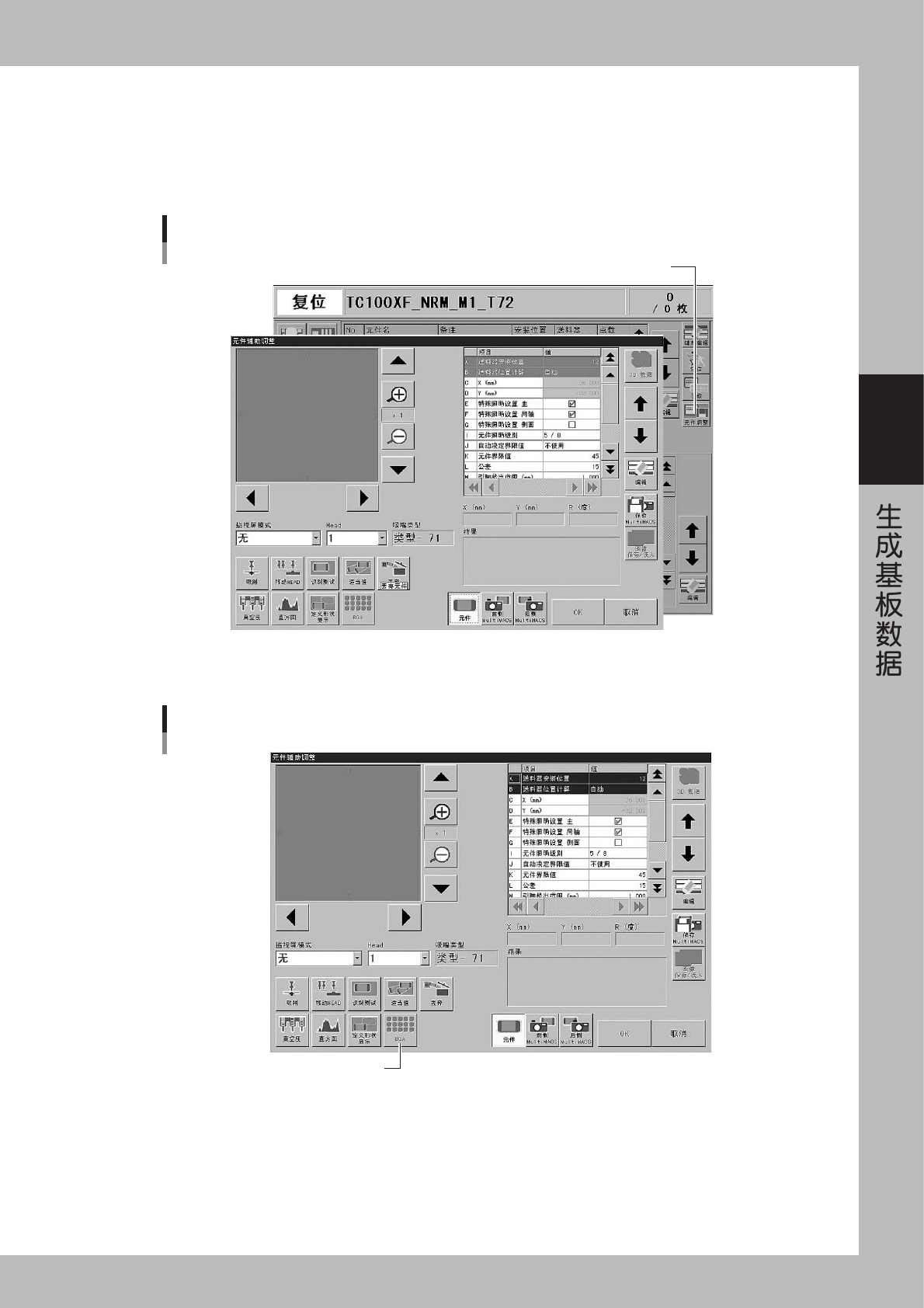

按 [ 元件调整 ] 按钮，打开球引脚元件的辅助调整画面。
按「元件调整」按钮，打开元件辅助调整画面
元件辅助调整画面（元件）
26326-E0-00
2
按 [BGA] 按钮打开 BGA 编辑画面。
按「
BGA
」按钮，打开
BGA
编辑画面
BGA按钮
26327-E0-00
3-46
3
3

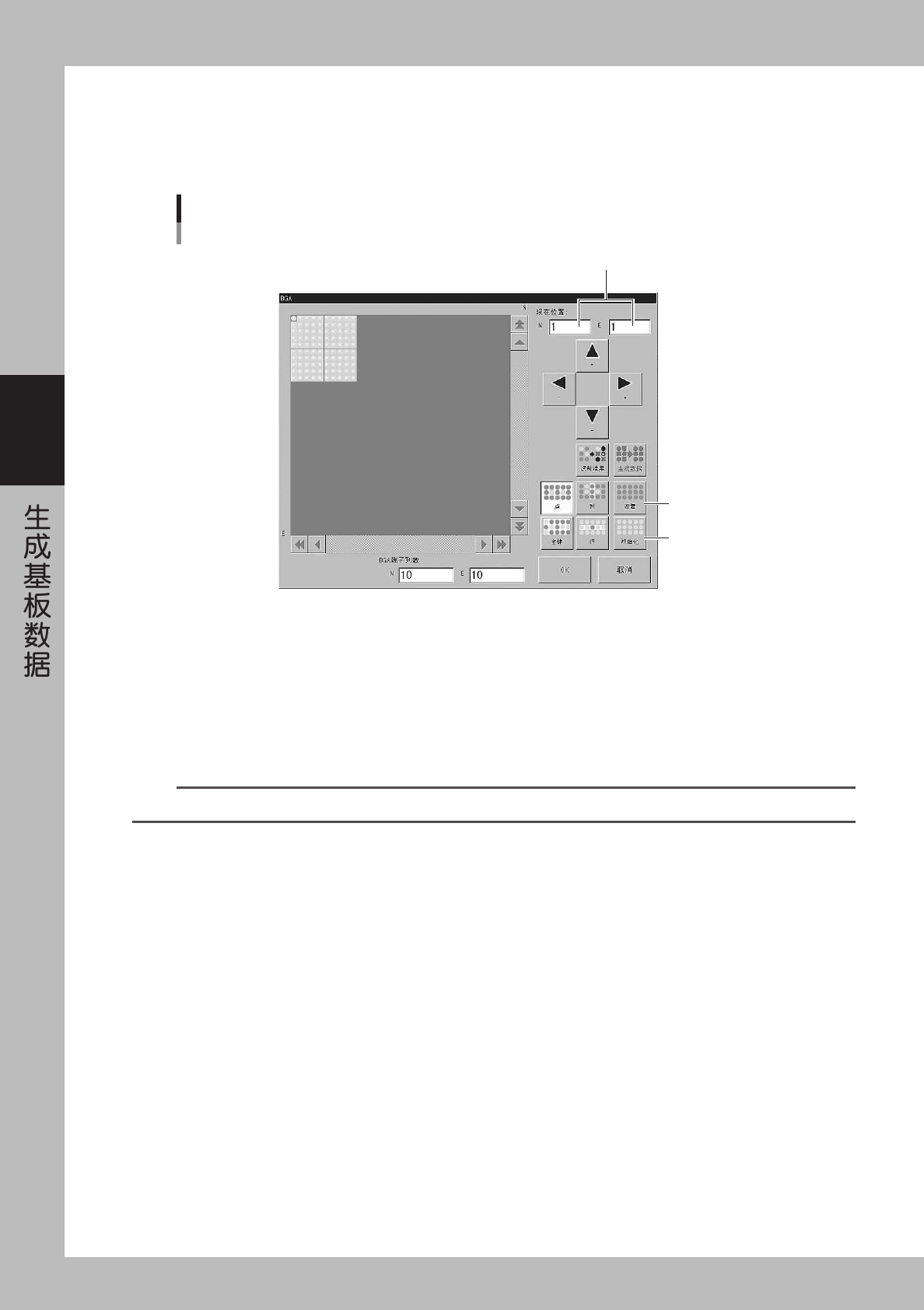

编辑球引脚元件的有无。
请在 BGA 球引脚元件的编辑画面编辑是否存在球引脚元件的信息。请将存在球引脚元件的位置颜色设置
为 ON（色浓），将不存在球引脚元件的位置颜色设置为 OFF（色浅）。
ON/OFF 的切换可双击鼠标或按［设置］／［初始化］按钮进行。
目前编辑中的位置
可以用[方向]键移动
[设置]按钮
[初始化]按钮
BGA球引脚元件编辑画面
26328-E0-00
4
登录数据。
如果完成球引脚元件的编辑请按 [OK] 键，退出编辑后 BGA 球引脚元件的数据被登录。
5
执行识别测试。
请在元件调整画面多次重复识别测试，如果没有发生错误表示 BGA 球引脚元件的编辑正常。如果发生了
错误，请继续执行下述「2 值化级别校正」的作业。
n
要点
如果要辨别球引脚元件的缺损，用正面照明又难于识别时，请用特殊照明并设置为仅限「侧面」。
3-47
3
■ 2 值化级别校正
识别 BGA 时，如果铸模部分发亮，该部分容易被误识别为球引脚元件而发生面积错误。如事先增加一定比例的球
引脚元件的面积，便可防止错误的发生。该过程被称为「2 值化级别校正」。
1

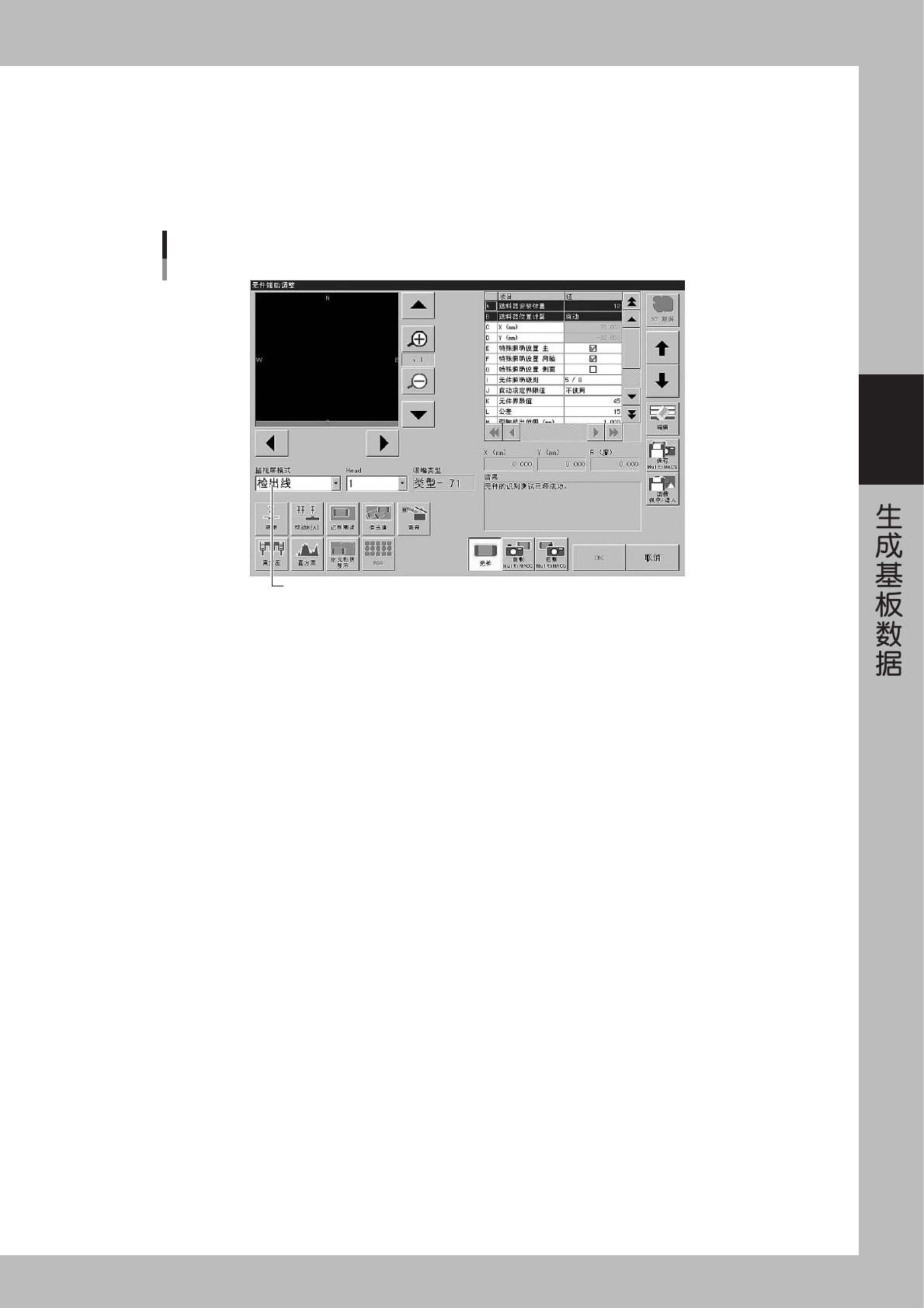

将「监视屏模式」设置为「检出线」。
请将元件辅助调整画面的「监视屏模式」设置为「检出线」。
将「显示方式」设置为「检出线」
2值化级别校正
26329-E0-00
2
执行识别测试。
请按 [ 识别测试 ] 按钮执行识别测试。这时被识别的 BGA 的铸模部分在视窗中呈白色时，请执行「2 值化
级别校正」。
3
退出元件辅助调整画面。
按 [OK] 按钮，退出元件辅助调整画面。
