2-17 2 3 . 4 . 4 基 板 压 板 基 板 压 板 的 作 用 即 是 决 定 基 板 位 置 时 从 上 方 推 压 基 板 的 边 缘 。 压 轴 由 M 3 螺 钉 钉 在 轨 道 上 。 因 为 定 位 针 穿 过 压 板 ， 所 以 压 板 上 有 缺 口 ， 缺 口 位 置 必 须 与 可 动 侧 定 位 针 的 位 置 一 致 ， 其 他 的 压 板 可 根 据 基 板 尺 寸 ， 平 均 配 置 。 M3螺…
2-16
2
4
决定推板的位置。
旋转推板可动转盘 ( 定位针移动转盘 ) 使推板左右移动，将基板移到能够固定的位置。
5
确认推板已经推紧。
请按传送画面的「推板」按钮，使推板运行。请确认是否完全推紧并固定了基板。
6
夹钳夹住推板。
推板的位置决定后请取出基板，使夹钳控制杆呈夹钳状态 ( 定位针移动转盘呈不能旋转状态 )。
2-17
2

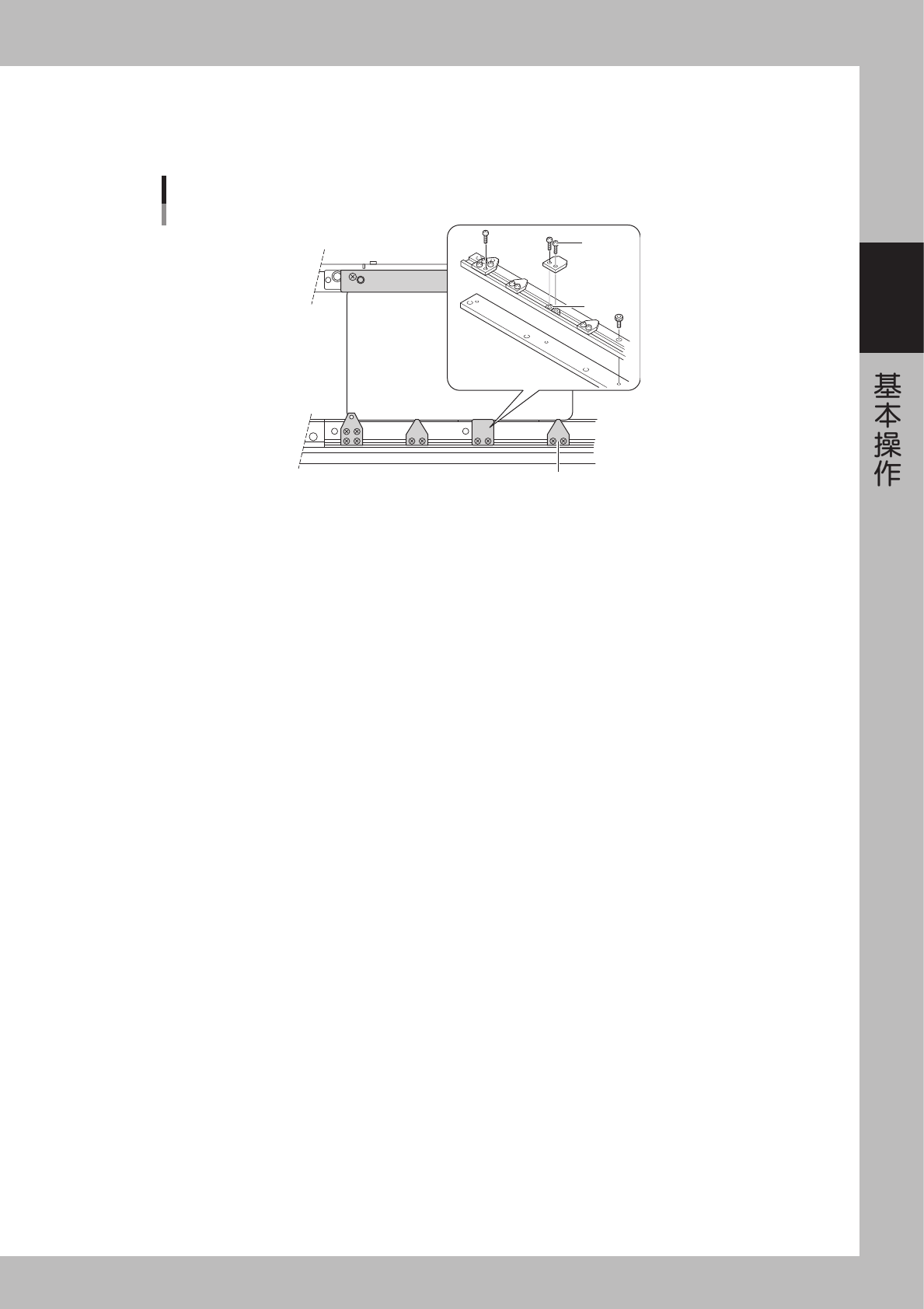

3.4.4 基板压板
基板压板的作用即是决定基板位置时从上方推压基板的边缘。压轴由 M3 螺钉钉在轨道上。因为定位针穿过压板，
所以压板上有缺口，缺口位置必须与可动侧定位针的位置一致，其他的压板可根据基板尺寸，平均配置。
M3螺钉
可动传送轨道侧
固定传送轨道侧
基板压板
基板压板
M3螺帽
25206-E0-00
2-18
2

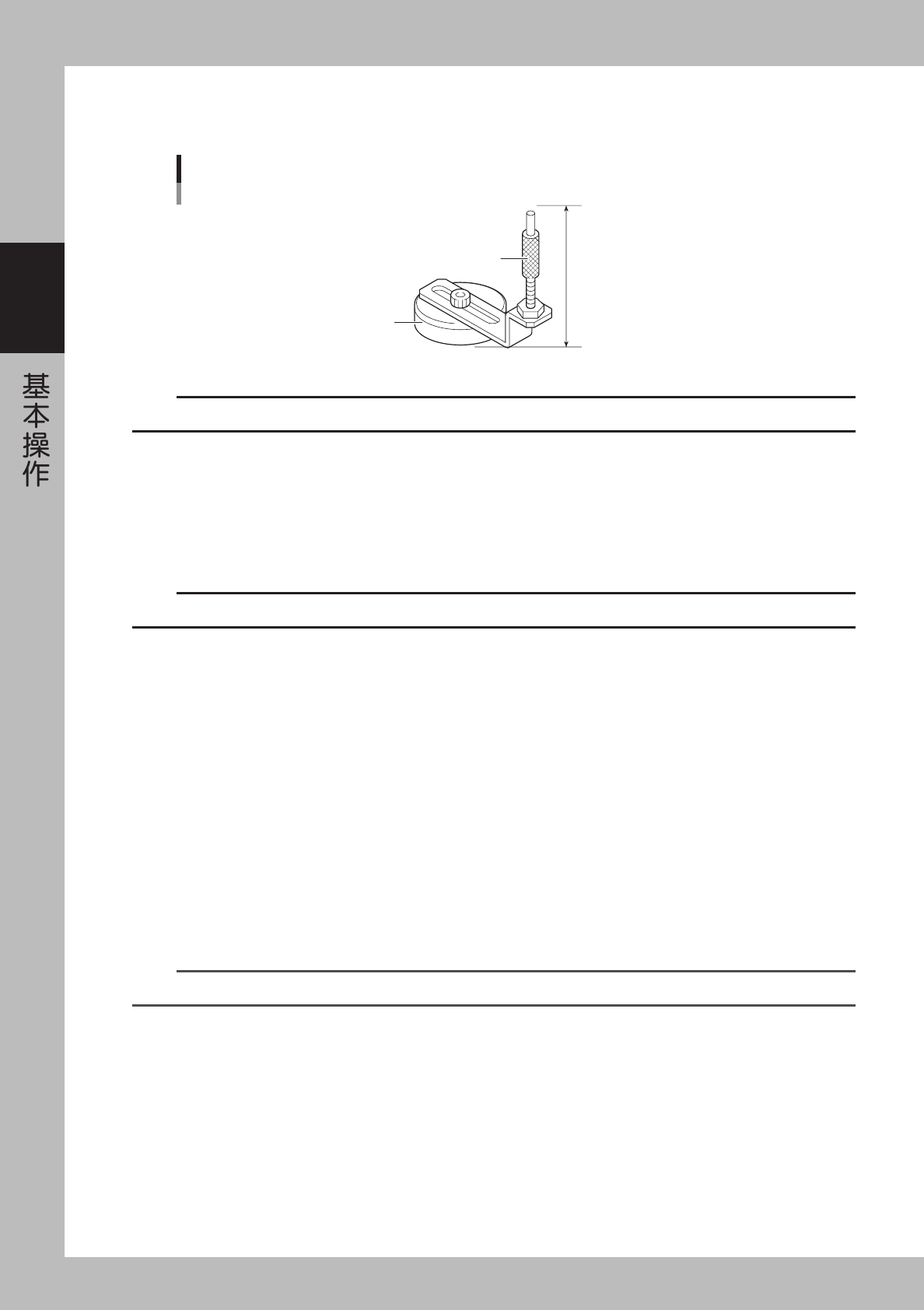

3.4.5 顶针
顶针的作用是矫正基板的反面弯曲。由顶板上面的磁铁固定。
YV100XTg: 55mm
除上记外: 64mm
支撑螺杆
顶针
磁铁基座
25207-E0-00
c
注意
磁铁底面到螺旋轴的高度为 55mm-64mm，请不要改变。
e
1
使机器呈紧急停机状态。
如果机器已经处于紧急停机状态，请进入下个步骤。
2
在顶板上安装顶针。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，平均配置，均衡地支撑包括基板顶端在内的全基板。
c
注意
顶板上升后，千万不要将顶针安装在容易与传送轨道和其他元件相撞的地方。
3
将基板安装在传送带上。
请按 [ 装置 ]-「传送带」画面的「主档板」按钮，使主档板上升、并将基板紧贴主板后安装。
4
解除紧急停机状态。
旋转紧急停机按钮，解除紧急停机状态，再按 [READY] 按钮。
5
上升顶板。
确认安全后，请按传送装置画面的 [ 顶针 ] 按钮，显示基板厚度的输入框，输入基板的厚度，按 [OK] 键，
顶板上升。
e
6
请确认基板是否被平均支撑。
按下紧急停机按钮后，轻叩基板，从横侧面检查基板的弯曲状态。
确认基板没有弯曲现象并被平均支撑。如果顶针的前端没有到达基板的底面，或者顶针过度压、顶基板，
就必须调整顶板的高度。
参考
根据基板的种类，在顶板上标上顶针位置的记号 ( 标贴、记号笔等 )，将方便操作。
