2.2 拼块位移的扩展 · 还原
扩展各拼块的数据，将其变换为整枚基板数据，或将已扩展的数据还原为原拼块数据的功能。将已被进行位移设
置的拼块数据扩展为整枚基板数据的功能，能提高生产速度。
编辑贴装信息时，请根据拼块基板的状态实施作业，通过位移扩展进行最优化和生产。
2.2.1 拼块位移的扩展
扩展位移信息。
1
从「Block Offset」中选择「Distribute with note data」。
请从「Edit」菜单的「Block Offset」中选择「Distribute with note Data」或「Distribute without note
Data」。
c
注意
如果选择「Distribute without note data」，扩展前的数据不被留取，也就不能进行后述的「Return」作业。
2
确认被变更的内容。
显示「Block Offset distribute」对话框，请确认内容后按 [Yes] 按钮。
3
按 [OK] 键。
拼块位移扩展作业完成后，对话框被显示，请按 [OK] 键。
拼块位移
扩展
26521-E0-00
5-18
5
4
确认扩展状态。
如果选择了「Distribute with note Data」，拼块位移扩展前的数据被作为「Note」( 参考 ) 保留，请确认。

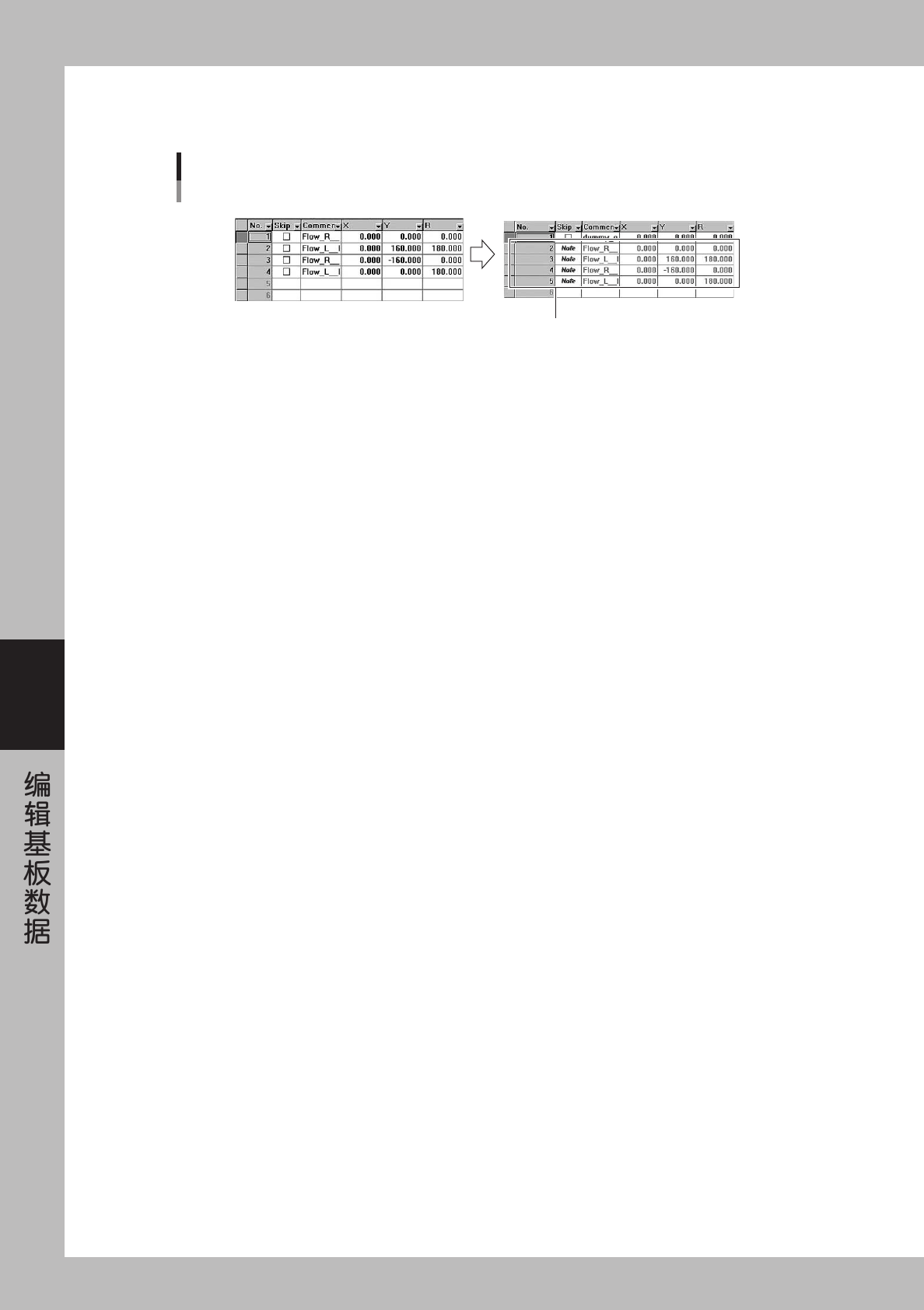

拼块位移的扩展
（有参考数据）的示例
作为「Note」被保留
26522-E0-00
5
保存基板数据。
5-19
5
2.2.2 拼块位移的还原
将已经扩展的位移信息恢复原状。
c
注意
该作业只有在扩展拼块位移时，选择了「Distribute with note data」后才可以进行。
1
从「Block Offset」中选择「Return」。
请从「Edit」菜单的「Block Offset」中选择「Return」。
2
确认被变更的内容。
「Block Offset return」对话框被显示。请确认内容并点击 [Yes] 键。
3
按 [OK] 键。
完成拼块位移的还原作业后，对话框被显示，请按 [OK] 键。
拼块位移
还原
26523-E0-00
4
确认还原状态。
请确认作为「Note」( 参考 ) 保留的拼块位移扩展前的数据是否已被还原。

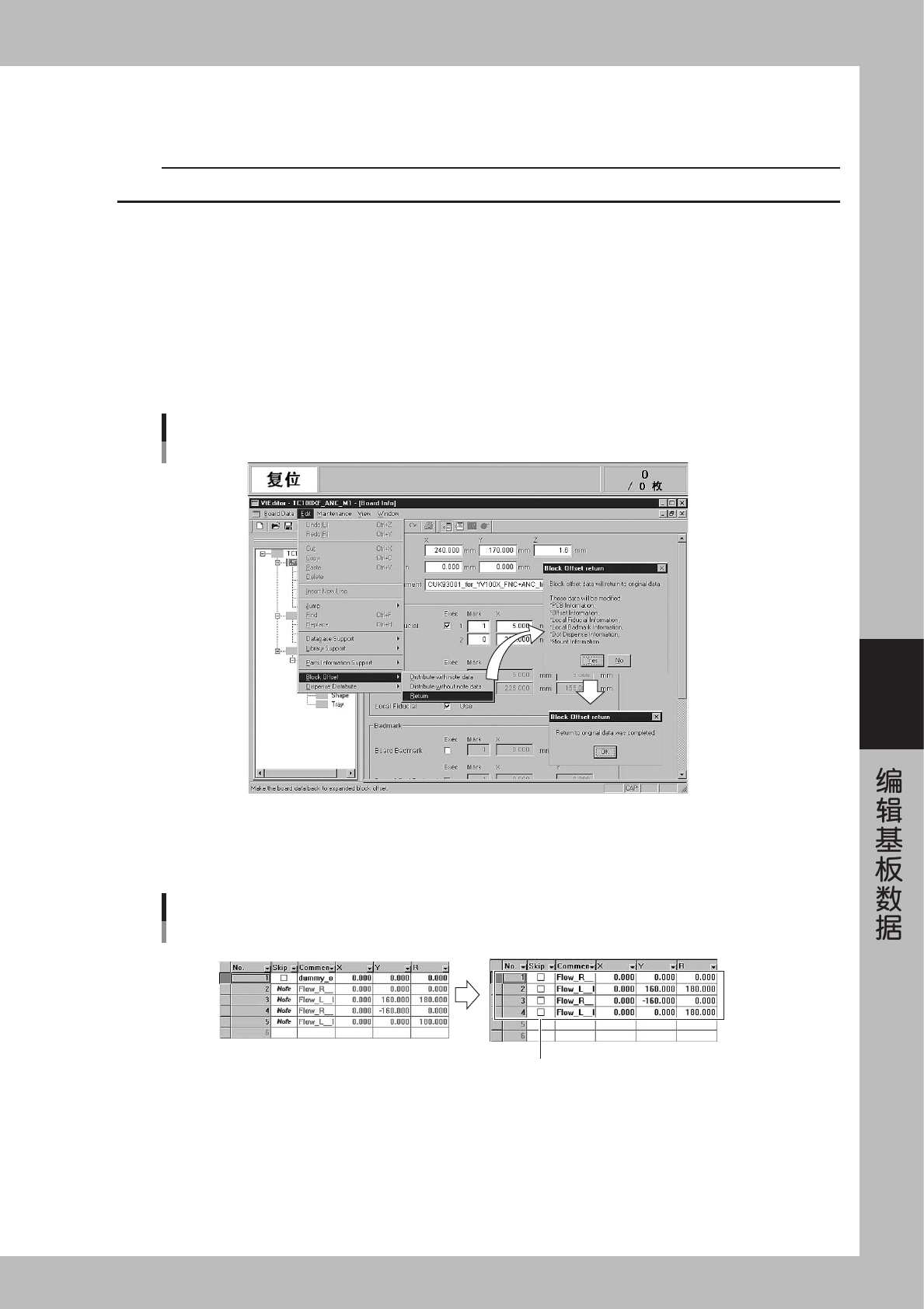

拼块位移的扩展
（还原）的示例
作为「Note」被保留
26524-E0-00
5
保存基板数据。
