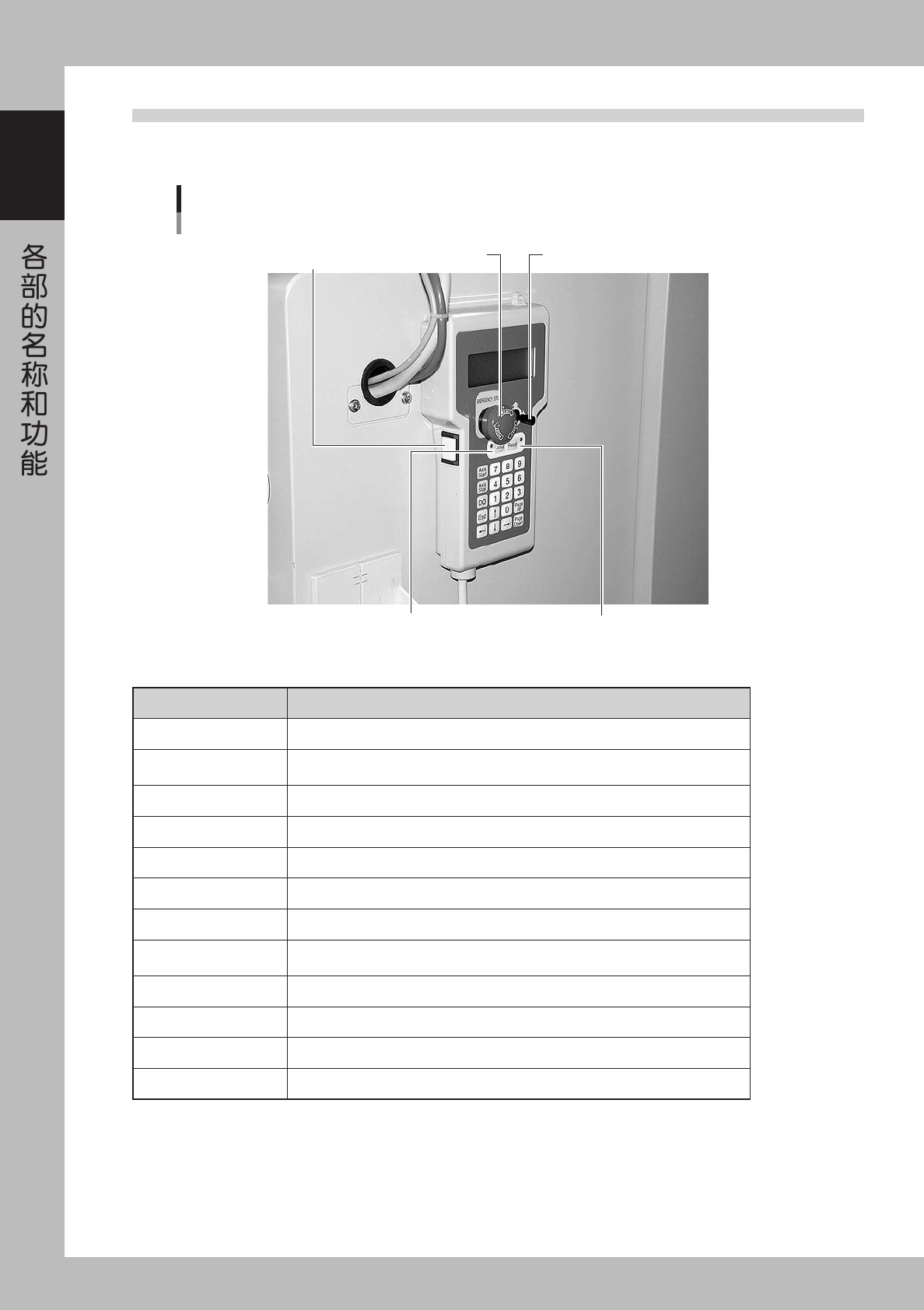

2.4 MSP( 选件 )
MSP(Maintenance Support Pendant) 即是在维修作业时经常使用的遥控装置。为紧急停机按钮和轴的移动，还配
备了手动控制器。
MSP
Maintenance support Pendant
紧急停机按钮
[ACTIVE] 按钮
手动控制器
[READY] 按钮
手动控制器
操作键
25105-E0-00
■ MSP 的功能
名称 功能
液晶显示 显示被选择的轴、速度和 I/O 信息。
[ACTIVE] 按钮
使 MSP 的操作有效。（先关闭主机的 [ACTIVE] 按钮，再按该按钮。）
解除该操作，连续按键即可。
[READY] 按钮 紧急停机解除后，连续按 [READY] 键，便可打开伺服。
手动控制器 执行轴移动时使用。
手动控制器操作键 按住该键的同时操作手动控制器。
[Axis Start] 按钮 使轴移动到指定的坐标。
[Axis Stop] 按钮 使轴移动停止。
[DO] 按钮
显示为 8bit 时，“1”项目的输出为 ON。如需切换 8bit/1bit 显示，请将光标移至液晶
画面的「DO1」or「DO8」，按下「Pageup」、「Pagedown」按钮。
[Esc] 按钮 恢复为变更以前的数值。
[Pageup][Pagedown] 按钮 切换光标所在项目时，将已选 I/O 的输出为 ON/OFF 状态时按此键。
方向键 用该键移动液晶画面的光标，选择项目。
数字键 用于数值的编辑。
1-7
1
3. 贴装头部
贴装头部被安装在机器的 XY 轴上，进行元件的吸附和贴装。以下就贴装头部的构成和吸嘴的种类作具体说明。
3.1 吸附 · 贴装元件的贴装头
3.1.1 8 连线 (FNC) 型贴装头
8 连线 (FNC) 型贴装头配备 8 个可以吸附 · 贴装元件的贴装头。机器正面的右端开始分别排列了 1 〜 8 号贴装头。
各贴装头配备的吸嘴间距为 16mm，与送料器安装孔的间距一致。
8 连线 (FNC) 型贴装头的第 2、4、6、8 号贴装头，具有飞行式交换吸嘴 (FNC) 的功能，即贴装头在移动中也可以
进行吸嘴的交换。
8连线(FNC)型贴装头
YV100Xg-F, YV100XTg-F
贴装头8号
贴装头1,3,5,7: 标准型
贴装头2,4,6,8: FNC型
贴装头1号
移动相机／照明装置
(识别基准标记用)
25106-E0-00
3.1.2 8 连线 (STD) 型贴装头
8 连线 (STD) 型贴装头与 (FNC) 型贴装头同样，配备 8 个可以吸附 · 贴装元件的贴装头。机器正面的右端开始分
别排列了 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm，与送料器安装孔的间距一致。
8连线(STD)型贴装头
YV100Xg-S, YV100XTg-S, YV180Xg-S
贴装头8号
贴装头1号
移动相机／照明装置
(识别基准标记用)
25107-E0-00
1-8
1
3.1.3 YV88Xg-F
YV88Xg-F 配备了 2 个贴装头，都具有飞行中快速交换吸嘴的功能 (FNC)。机器正面右侧的贴装头为 1 号，贴装头，
左侧为 2 号贴装头。装配在贴装头上的吸嘴间距为 48mm。
YV88Xg-FNC 型贴装头
贴装头2号
贴装头1号
移动相机／照明装置
(识别基准标记用)
25108-E0-00
3.1.4 YV88Xg-S
YV88Xg-S 与 YV88Xg-F 同样，配备了 2 个贴装头。机器正面的右侧的装贴头为 1 号装贴头，左侧为 2 号装贴头。
装配在贴装头上的吸嘴间距为 48mm。
YV88Xg-SF 型贴装头
贴装头部移动用手柄
移动相机／照明装置
(识别基准标记用)
贴装头2号
贴装头1号
贴装头保护罩
25109-E0-00
