4.2 结束生产，关闭电源
本节就基板生产的结束方法作具体说明。
1
中断机器的运行。
中断机器运行的方法由以下 4 种。
e
1. 紧急停机按钮
请在发生紧急意外的情况下使用，一般情况下请不要使用。
2. [STOP] 按钮 ( 操作面板 )
与紧急停机按钮同样，[STOP] 按钮具有无条件中断运行的功能。中断机器运行后，按 [START] 按钮便
可恢复运行。
3. [ 贴装－停止 ]( 操作画面 )
目前的基板贴装完成后，机器停止运行。
4. [ 传出－停止 ] 按钮 ( 操作画面 )
要结束目前在传送带上的基板的生产时使用。
传送带内所有的基板都完成了贴装并被送出。上流侧也没有放入新的基板。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按紧急停机按钮。
2
复位运行。
按操作面板的 [RESET] 按钮，返回准备基板生产的状态。
3

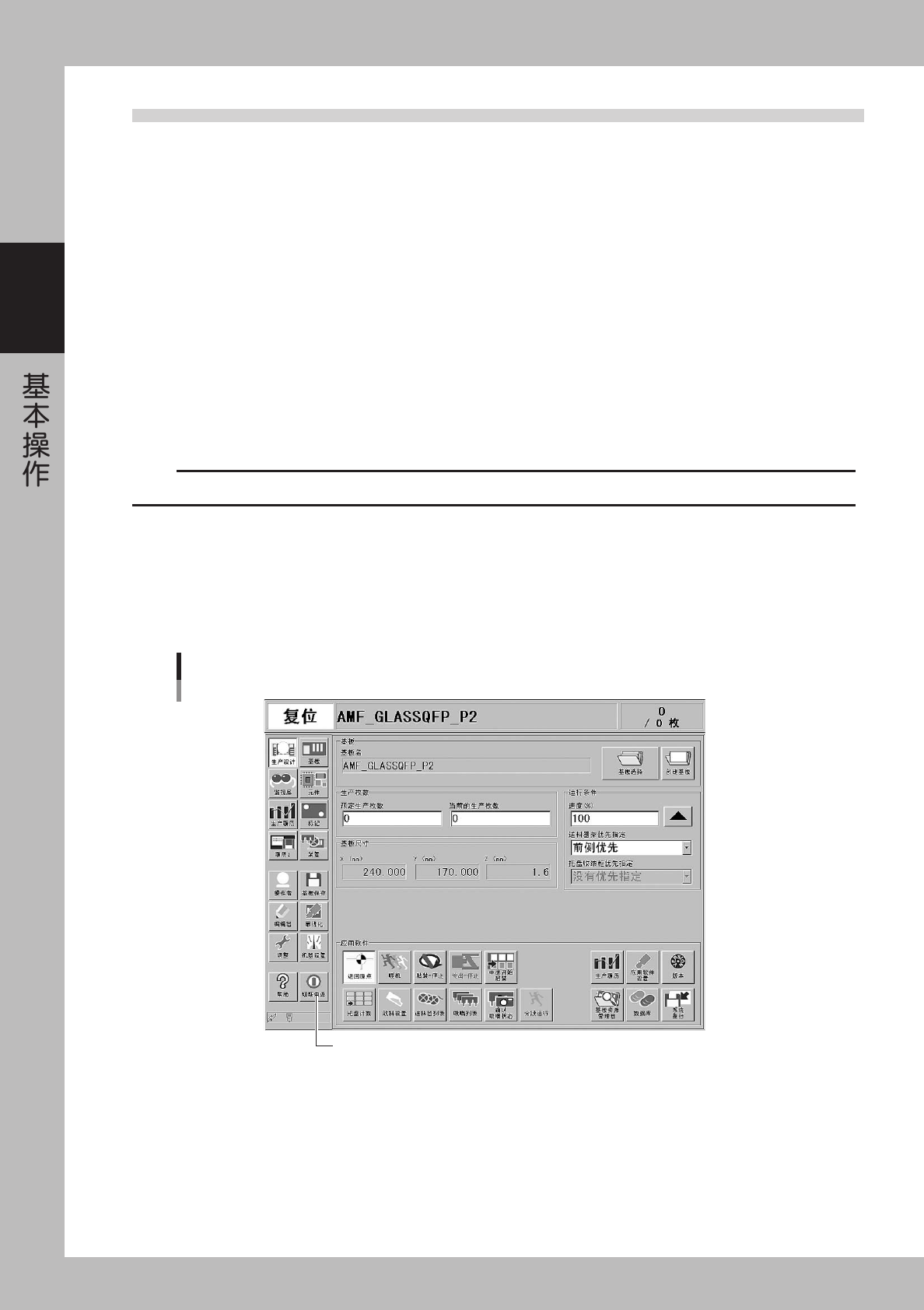

按 [ 切断电源 ] 按钮。
按左侧按钮区域的 [ 切断电源 ] 按钮。
[切断电源]按钮
[切断电源]按钮
26220-E0-00
2-33
2
4
如果确认对话框显示，请按 [ 是 ] 键。
按[是]键
结束生产的确认对话框
26221-E0-00
5
实施向原点位置的移动。
原点移动对话框显示后，请按 [OK] 键。
6

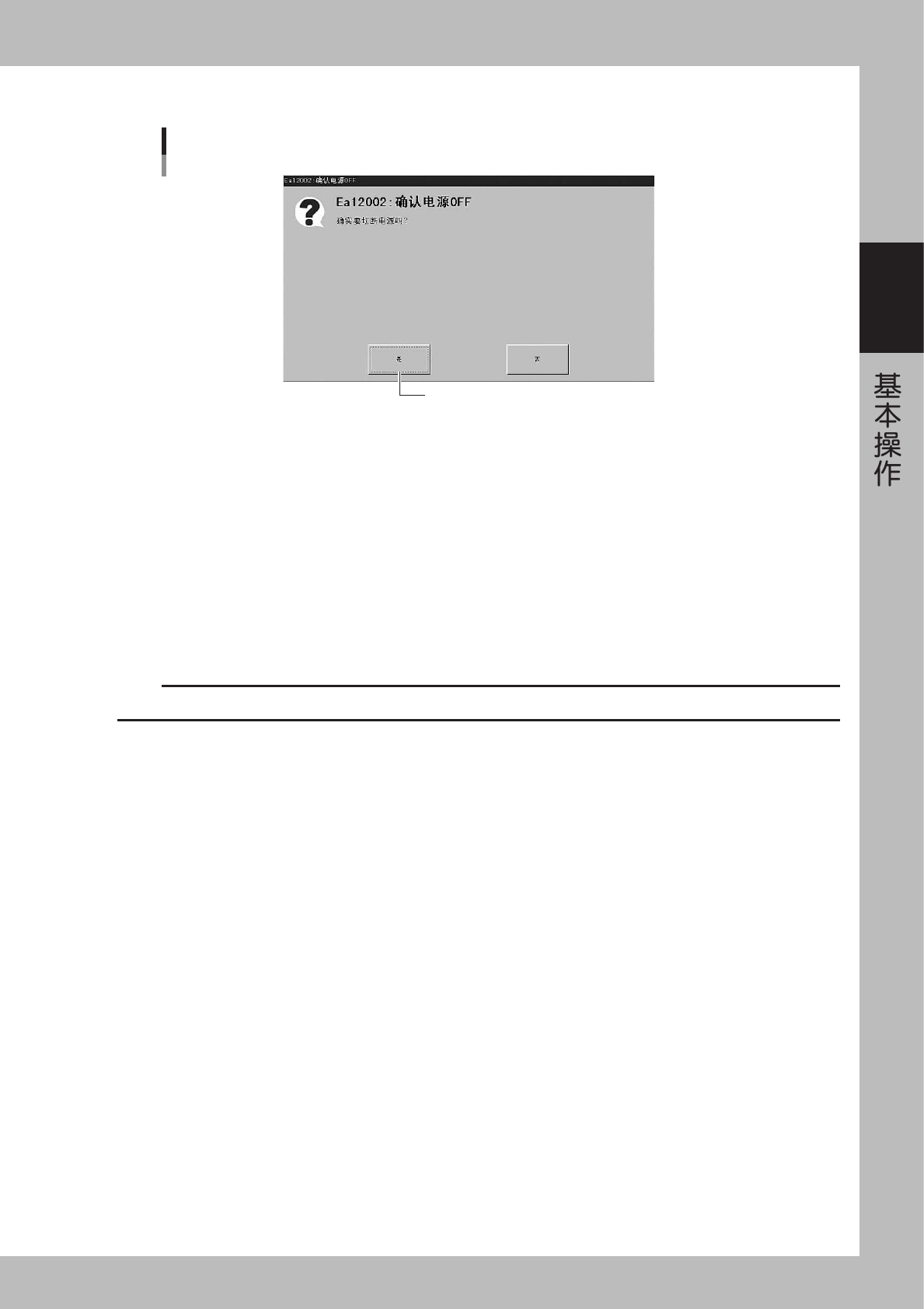

电源 Off 确认对话框显示后，请按 [ 是 ] 键。
e
7
请按紧急停机按钮。
紧急停机对话框显示后，请按紧急停机按钮，再按 [OK] 键。
8
请将机器的电源开关旋至 OFF。
允许电源 OFF 的画面显示后，请将机器主机右下方的电源开关向左旋至 OFF。
c
注意
无视操作顺序，强制关闭电源开关是导致数据破损的原因。
第３章 生成基板数据
目录
1. 概要 3-1
2. 基板名称的登录和选择 3-
2
2.1 登录基板名称 3-2
2.2 选择基板数据 3-
4
3. 建立基板信息 3-5
3.1 基板参数 3-6
3.2 贴装参数 3-
9
3.3 位移参数 3-1
1
3.3.1 间距扩展功能 3-13
3.4 基准标记参数 3-15
3.4.1 基板基准功能 3-16
3.4.2 拼块基准功能 3-16
3.4.3 局部基准功能 3-17
4. 建立元件信息 3-19
4.1 生成顺序 3-20
4.2 基本参数 3-2
1
4.3 吸附参数 3-2
7
4.4 贴装参数 3-3
0
4.5 识别参数 3-3
1
4.6 形状参数 3-3
2
4.7 选项参数 3-3
9
4.8 元件调整 3-4
0
4.8.1 执行元件的调整 3-41
4.8.2 执行 BGA 球引角元件的信息编辑 3-45
4.9 使用带状送料器以外的供给装置 3-49
4.9.1 杆状送料器 3-49
4.9.2 自动 / 外接托盘交换器 3-54
4.9.3 固定托盘送料器 3-59
5. 建立标记信息 3-63
5.1 生成顺序 3-64
5.2 基本参数 3-6
5
