1.5 分割元件
可以将一个元件分割为复数个并登录。「将元件登录在复数个地方」即指同样的元件可以由复数个送料器供给。当
大量使用相同元件时，可以缩短平均贴装一枚基板所需要的时间。
1
操作工作区域，在主画面中显示元件信息。
2
选择要实施分割的元件所在行。
选择分割元件
26515-E0-00
3
实施分割元件。
1. 点击已选行，显示菜单画面。
2. 从「Edit」菜单的「Parts Information Support」中选择「Multiply Parts」。「Multiply Parts」设置画
面被显示。
3. 操作下拉滚条，设置分割数量。
选择并输入分割数
选择分割数
26516-E0-00
4. 将分割元件作为替代元件使用时，请选中「Select Alternative」的单选确认框。
5. 请按 [OK] 按钮，元件分割被实施。
6. 分割完成的菜单画面显示。点击 [OK] 键关闭菜单画面。
5-14
5

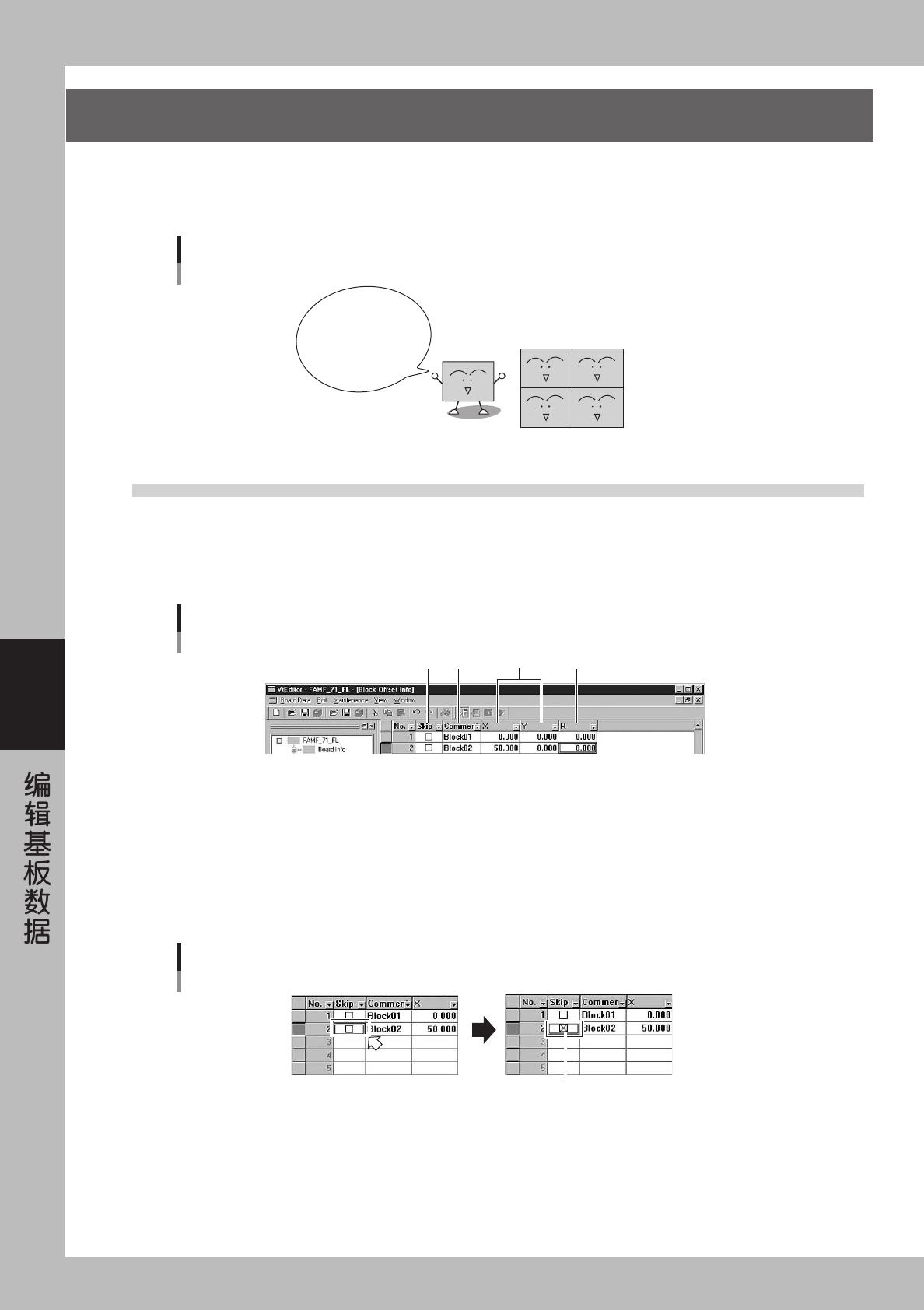

2. 拼块位移
有数枚相同基板拼合而成的基板被称为「拼块基板」，形成拼块基板的每一块被称为「拼块」。「拼块位移」即是 :
反复执行作为基准的拼块的作业，而完成整枚拼块基板作业的功能。
建立拼块基板数据时，如使用位移功能，能有效地缩短基板数据的生成时间。
拼块 拼块基板
如果使用位移功能，
只要编辑基准拼块的数据，
就能变更所有的基板数据。
位移概念
25500-E0-00
2.1 生成拼块位移数据
1
显示位移画面。
请点击树状目录的「Board Info」中的「Block Offset Info」图标。
拼块位移信息被显示。
拼块位移
2 3 41
26517-E0-00
2
设置基准拼块的位移信息。
离基板原点最近的拼块被称为「基准拼块」。
基准拼块的信息最初登录在位移信息中。
1. 跳过
设置跳空的项目。
不需要贴装某块拼块基板时，在复选框中打上确定“×”记号。有“×”记号的拼块不被贴装。
「Skip」的选择
带单选框
26518-E0-00
5-15
5
2. 备注
设置有关位移的提示。
有关位移的自由提示请用半角英数字设置。
c
注意
不能使用空格 ([SPACE])。但是可以用下划线 ([_]) 代替。
3. X、Y
在「X」「Y」中设置以基板原点为原点的拼块位移的原点坐标。
一般，为了使基板原点和基准块的原点一致，将 XY 坐标设置为 (0.00、0.00)
X
Y
基板原点和基准拼块的原点一致 基板原点和基准拼块的原点不一致
基板原点
基准拼块的原点
XY数据
基板原点和基准拼块的原点
25501-E0-00
4. R
请在基准拼块中输入 0.00。
基准块
(拼块位移No.1)
其它拼块
R
「R」数据
0° 180° 90° -90°
拼块
拼块
拼块
拼块
拼块
25502-E0-00
