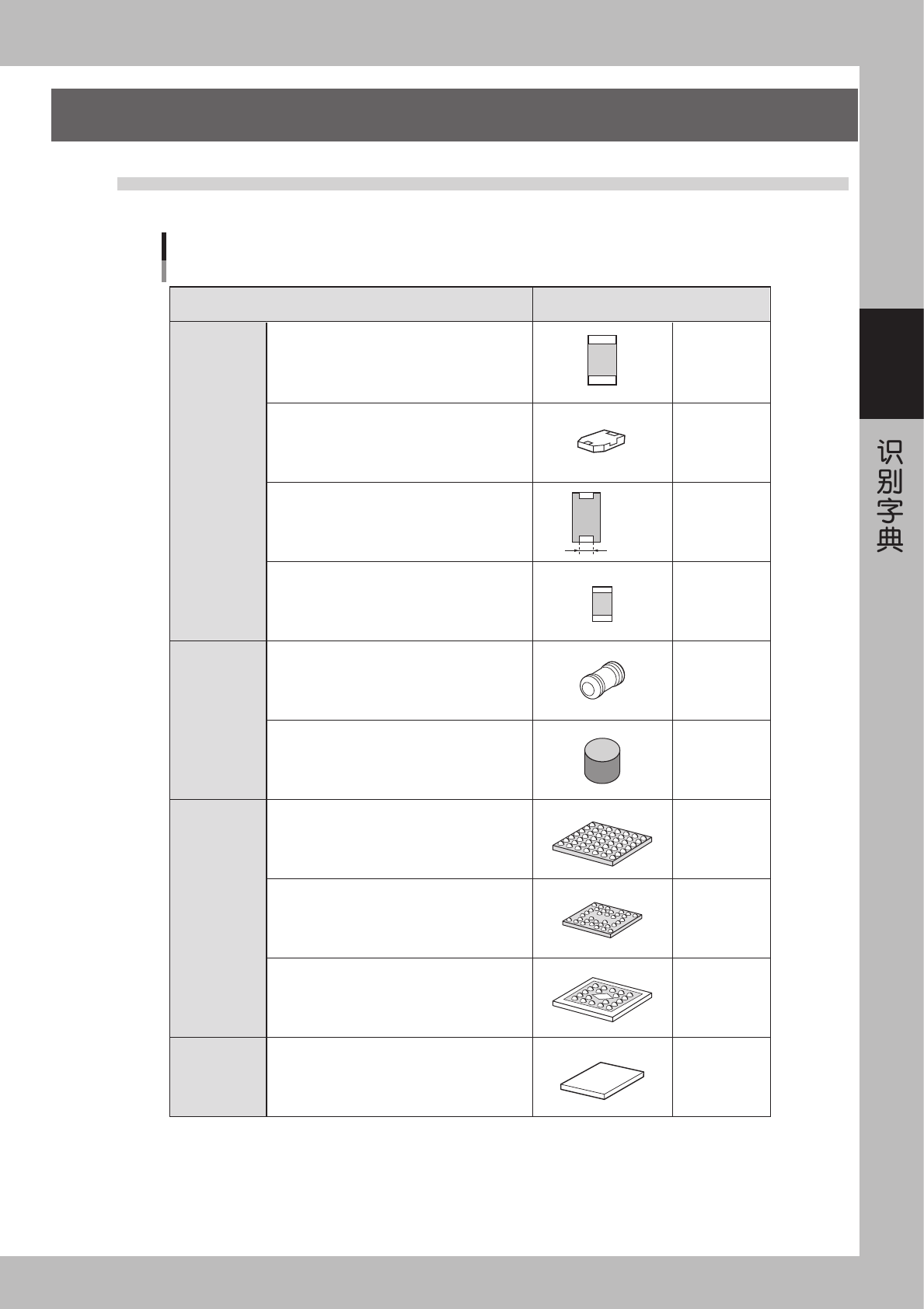

B-1
8
2. 识别辞典
2.1 关于校正类型
请在生成元件参数的基础上，设置「校正类型」时作参考。
元件类型 校正类型
标准芯片
特殊芯片
2端子
微型芯片
MELF芯片
圆柱形芯片
BGA、简易BGA
倒装芯片
不规则芯片
裸芯片
方形芯片
圆柱形芯片
（MELF形）
BGA
裸芯片
一般的方形芯片
用标准芯片无法识别的引脚宽度与外形
不一致的方形元件
钽电容器等引脚宽度和外形宽度不一致的
方形芯片（指定引脚宽度和长度）
识别元件时，反光部分比实际的元件尺寸
小的0603芯片等
圆柱形芯片专用
纵向供给元件的类型，被识别的形状为
圆形或椭圆形等
一般的BGA
倒装芯片
铸模部为陶瓷等发光类型
一般的裸芯片
外形宽度
校正类型
芯片、球引脚元件
25008-E0-00

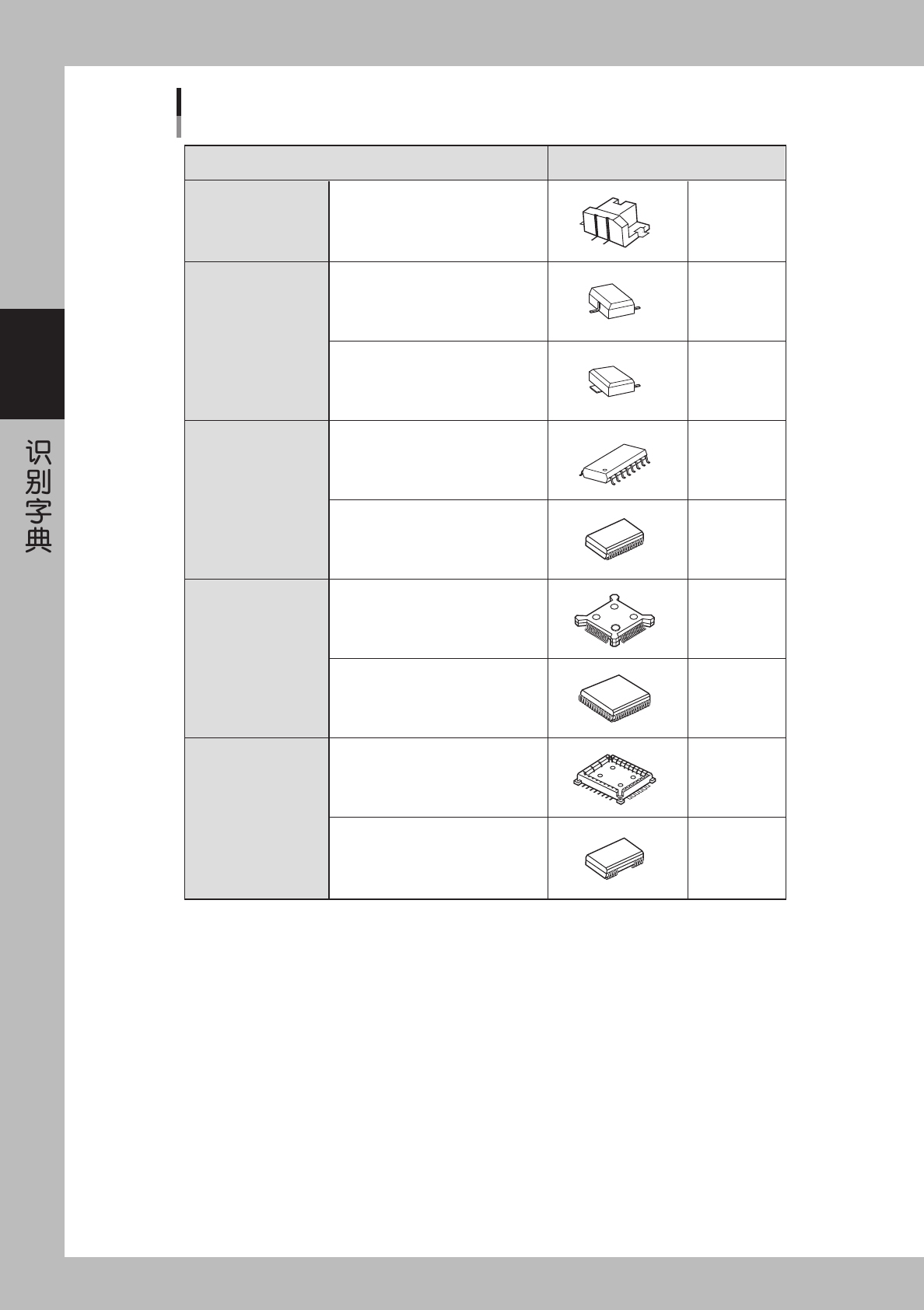

B-2
8
元件类型 校正类型
接插件E
微型Tr／SOT
P-Tr
SOP
SOJ
QFP
PLCC
接插件NSEW
引脚缺损
由一个方向构成的
引脚突出
由二个方向构成的引脚中
相对面的引脚数不同
由二个方向构成的引脚中
相对面的引脚数相等
由四个方向构成的引脚中
相对面的引脚数相等
由四个方向构成的引脚中
相对面的引脚数不同
由一个方向构成的引脚突出
相对面的引脚形状相等
相对面的引脚形状不同
引脚超出了铸模的外侧
引脚没有超出铸模的外侧
引脚超出了铸模的外侧
引脚没有超出铸模的外侧
各个方向的引脚形状各异
引脚数量中存在缺损的部分
校正类型
引脚元件
25009-E0-00

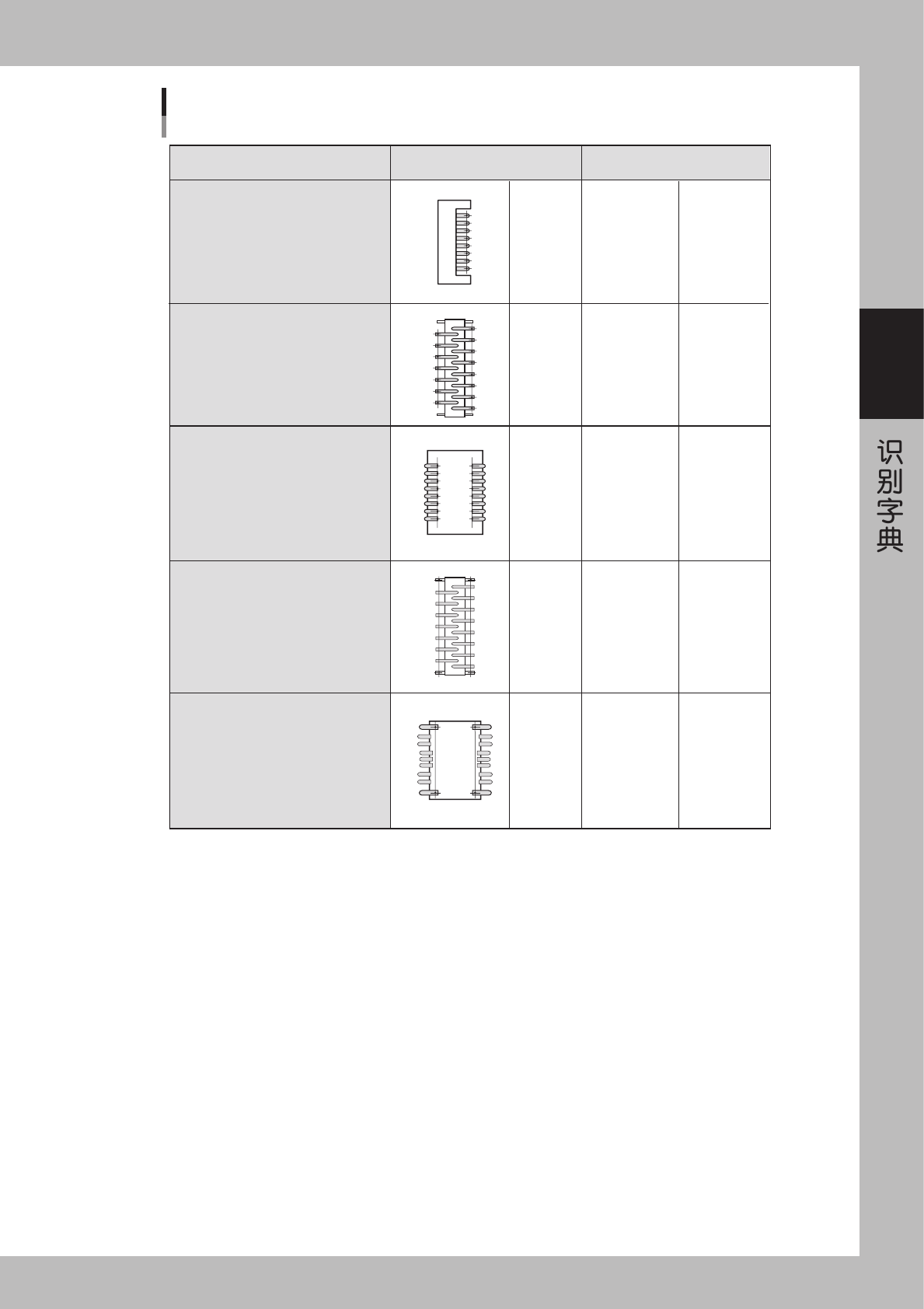

B-3
8
元件类型 校正类型 算法／基本校正类型
特殊形状
特殊形状
特殊形状
特殊形状
特殊形状
特殊１
特殊１
特殊１
特殊2
特殊3
特殊形状
特殊形状
SOJ
SOJ
SOJ
引脚检测部中对突出的接插件E的识别不稳定
附千鸟状、固定引脚
不是对SOJ元件的引脚前端而是对
引脚根部作检测
检测引脚时对间距／宽度不一致的引脚
不作检测。
不是对引脚前端而是对引脚根部作检测
对间距／宽度不一致的引脚不作检测
校正类型
特殊元件
25010-E0-00
