2-6
2
3. 开机和关机
开机和关机，必须按照操作画面的指令进行，基本的操作流程如下图所示。
实施原点位置移动
将机器的电源开关旋至ON
进行作业前的点检
开机和关机
实施返回原点
按[电源OFF]按钮
程序被调运后显示
返回原点画面
显示原点位置移动画面
关机画面显示
按紧急停机按钮
将机器的电源开关旋至OFF
指定操作人员
生产(运行)
显示生产设计画面
生产结束
25201-E0-00
2-7
2
3.1 作业前的点检
e
接通电源之前，必须确认下列内容。
w
警告
点检作业必须在紧急停机按钮被按下的状态下进行。
■ 作业前点检一览表
确认部位 确认重点
气压
贴片机正面左下方的气压计的黑色指针指向 0.55MPa，但是因为
YV88Xg-F 使用机器左侧贴装头所用的调节器，所以请设置为 0.5MPa。
电源 贴片机背面左边的电源箱中连接着所定的电源。
安全机罩 被关闭状态。
送料器
送料器架被牢牢的固定，没有发生任何松动的迹象。
送料器上没有异物。
传送带 传送带上没有异物。传送带下面的顶针装置等没有被夹住。
贴装头 吸嘴的安装状态正常。
吸嘴 吸嘴没有缺损、黏附锡膏、回弹不良的现象。
w
警告
指示灯是表示贴片机运行状态的重要器械。机器运行中指示灯呈绿色 ; 出错警告或联锁启动时指示灯呈黄色 ; 机器为紧急停机状态
时指示灯呈红色。指示灯呈绿色状态时，严禁进入贴装头的可动范围内。
2-8
2

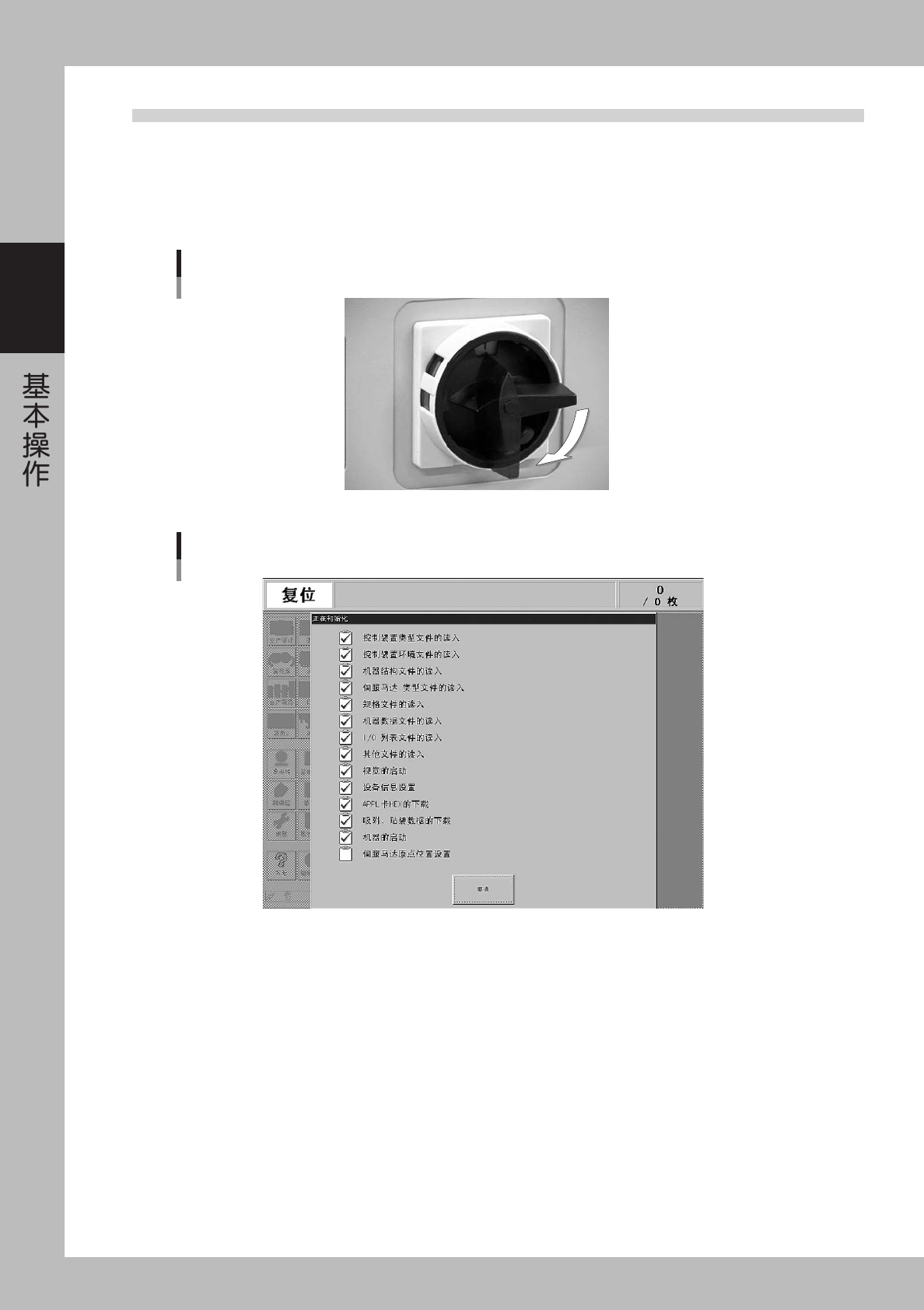

3.2 开机
请按以下步骤启动机器。
1
将电源开关旋至 ON 状态。
向右旋转主机正面右下方的电源开关至 ON，接通电源。系统启动后，加载机器运行必要的程序后，「正在
初始化」画面被显示。
ON
OFF
Main Switch
25202-E0-00
正在初始化画面
26204-E0-00
2
实施返回原点作业。
显示「返回原点」对话框，根据画面的提示实施返回原点作业。
