4. 开始生产和结束生产
以下具体说明如何选择已经登录的基板数据，如何执行元件贴装的方法。
4.1 开始生产
1

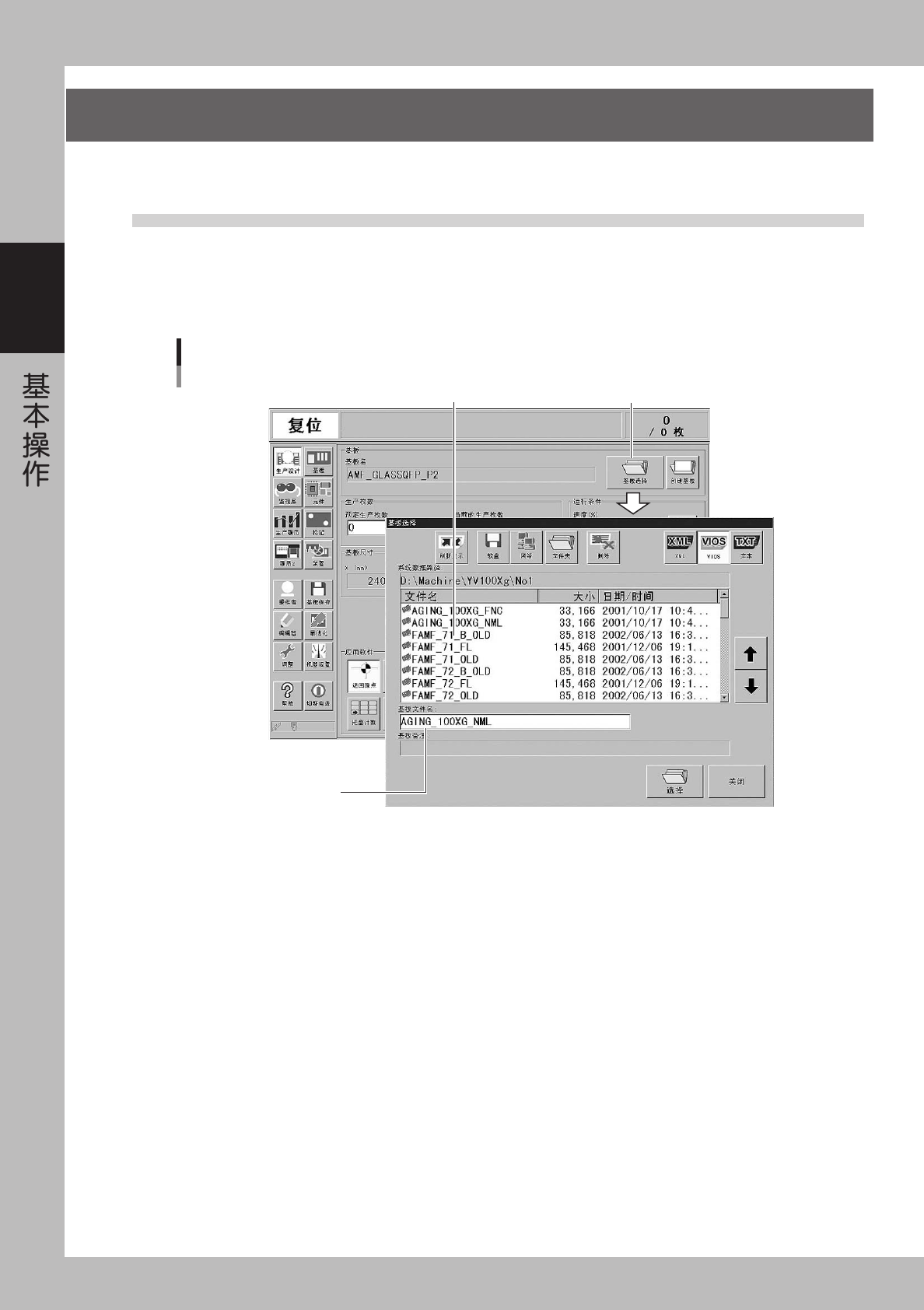

选择基板数据。
1. 如果还没有选择基板数据，请按［生产设计］画面的「基板选择」按钮，显示已经被登录的基板数据。
2. 请将光标移到要生产的基板名称栏并按 [OK] 按钮。选择的基板数据被读入。
[基板选择]按钮
基板名称的选择
从已被登录的基板数据一览中选择
显示被选基板的名称
26211-E0-00
2

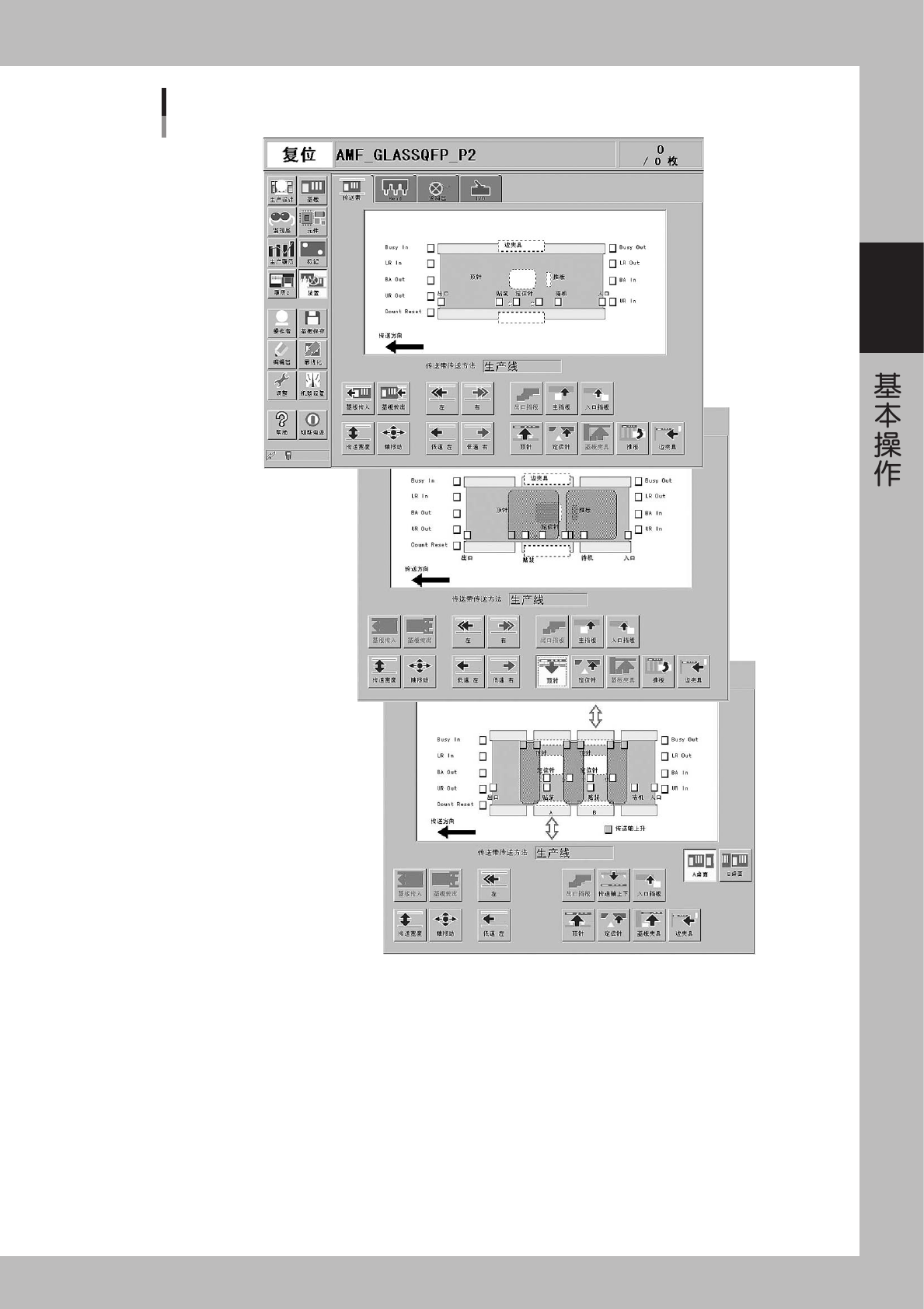

进行传送装置的生产设计。
打开［装置〕-「传送带」图标，请根据基板尺寸调整传送宽度和基板固定装置。详细内容请参阅本章「3.4
传送装置的生产设计」。
2-21
2
［装置］→「传送带」画面
YV100Xg
YV88Xg
YV100XTg
YV180Xg
26212-E0-00
2-22
2
3

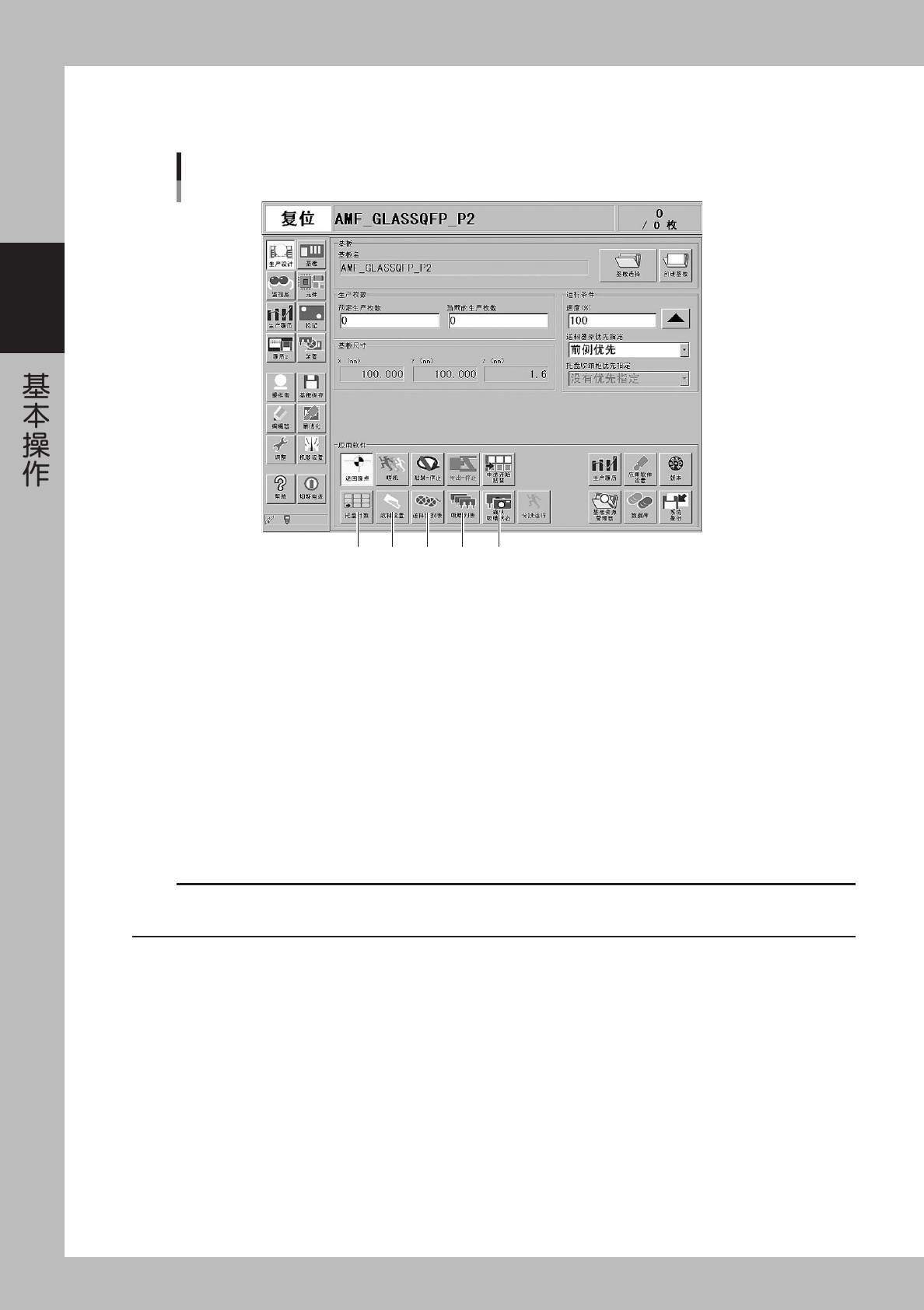

确认其他的生产设计项目。
请返回［生产设计］画面，按以下的按钮并进行必要的确认和设置。
4 1 2
［生产设计］画面
3 5
26213-E0-00
1. [ 送料器列表 ] 按钮
显示该基板生产中必须使用的的元件供给装置中被指定送料器的安装位置。请确认各元件送料器是否被安装在正确位置。
2. [ 吸嘴列表 ] 按钮
各贴装头应该使用的吸嘴类型被显示。没有配备吸嘴交换站的情况下或使用了不能自动交换吸嘴的贴装头的情况下，请确认
是否根据「吸嘴列表」安装了合适的吸嘴。
3. [ 托盘计数 ] 按钮
只有使用了托盘供给装置的情况下有效。就如安装了没有使用元件的托盘一样，从托盘的最初开始吸附元件时，请按这个按钮。
4. [ 散料设置 ] 按钮
如果使用振动式散装送料器，请在没有完成向吸附位置供给元件时使用。
5. [ 确认吸嘴状态 ] 按钮
请用元件识别用相机检查吸嘴先端的污垢状态。如果该检查结果为错误状态时，请清洁吸嘴。
c
注意
按下 [ 确认吸嘴状态 ] 按钮的同时，贴装头会移到相机位置。但是吸嘴的污垢是逐渐形成的，所以实施该检查的过程中，有几次可
能为 OK，有几次可能为 NG，这是正常现象，不是机器故障。
