4. 设计参数

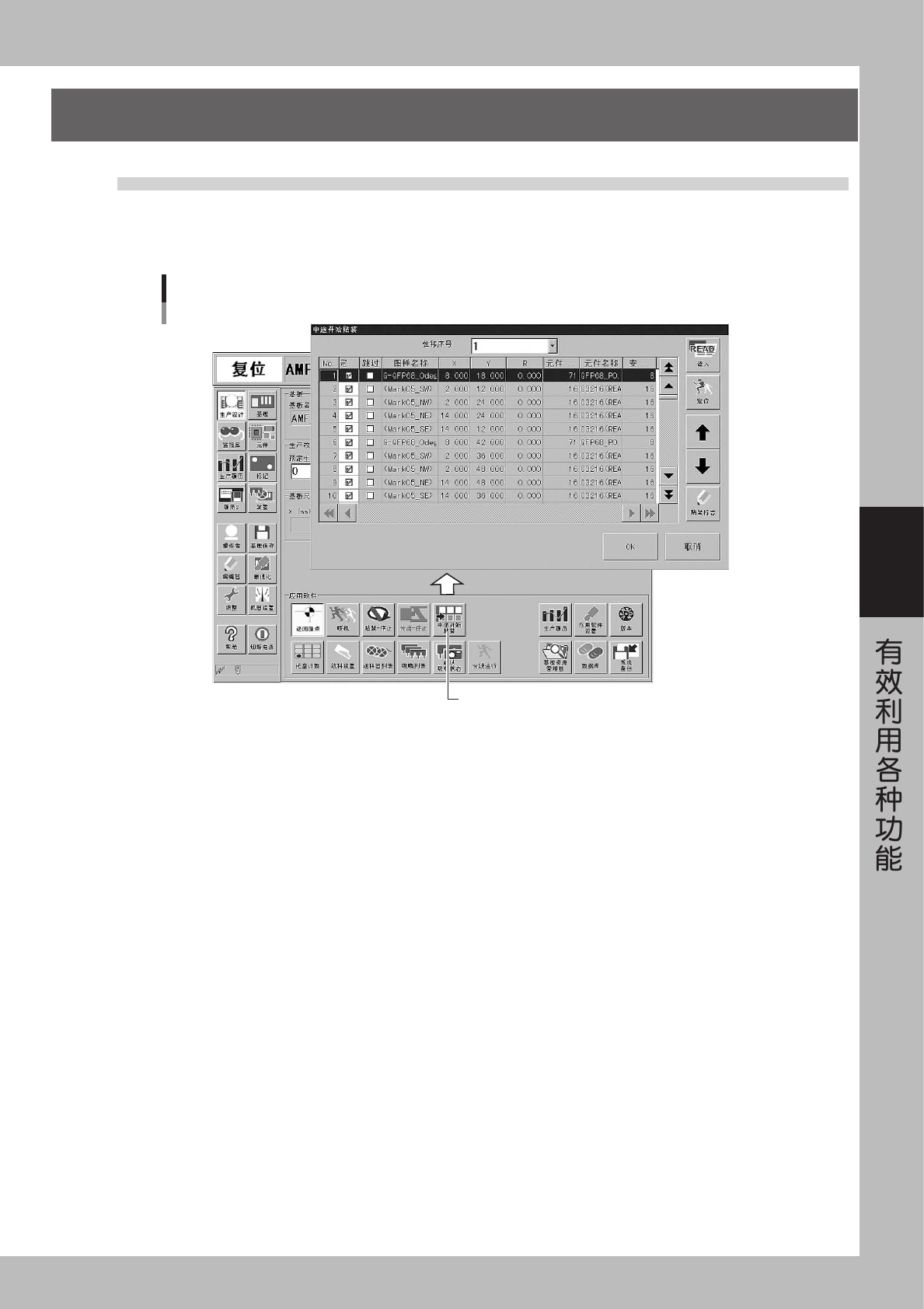

4.1 中途开始贴装
请按「生产设计」画面的 [ 中途开始贴装 ] 按钮，打开「中途开始贴装」的对话框。基板生产过程中，中途开始贴
装只有在继续执行复位后的数据的贴装、特定拼块或特定贴装点的贴装时才可使用。该功能只对第 1 枚基板有效，
从第 2 枚基板开始进行普通的贴装作业。
「中途开始贴装」按钮
「中途开始贴装」画面
26409-E0-00
4-16
4

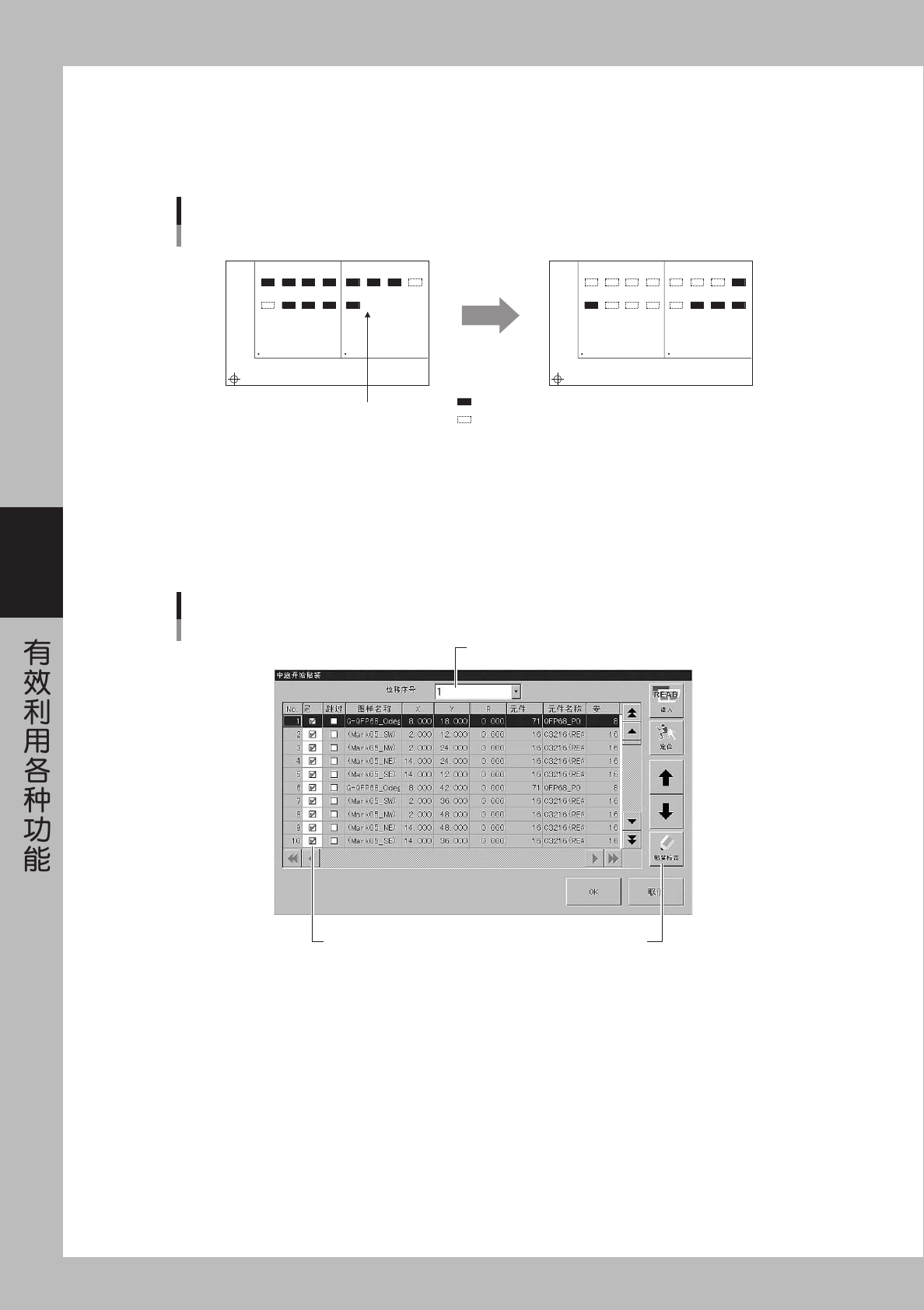

4.1.1 被保存数据的读入
如中途复位自动运行，复位时的即时状态便被自动保存。按「中途开始贴装」对话框的 [ 读入 ] 按钮，中断作业时
的信息被读入。如重新开始自动运行，可以从被停时的状态开始继续元件的贴装。此外，因为相关的错误信息也
被保存，所以因某种原因未被贴装数据的贴装也可以进行。
读入被保存的数据后重新开始自动运行
1
5
拼块No.1
贴装重新开始
拼块No.2 拼块No.1 拼块No.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
：贴装
：不贴装
复位
25408-E0-00
4.1.2 贴装标志的编辑
由于指定了贴装序号，可以只对特定的贴装点执行贴装。如果在贴装途中执行了停止、复位操作，可以在按 [ 读入 ]
按钮读入数据后，用 [ 贴装标志 ] 按钮修改各贴装点的「完成贴装」。如果使用了拼块基板用的位移功能 ( 请参照
第 3 章「3.3 位移参数」)，通过选择「位移序号」就可以对各拼块的贴装数据进行编辑，但是该功能只对第 1 枚
基板有效，从第 2 枚基板开始进行普通的贴装作业。
[贴装标志]按钮
贴装标志的编辑
「位移序号」选择框
完成贴装的标志
26410-E0-00
4-17
4

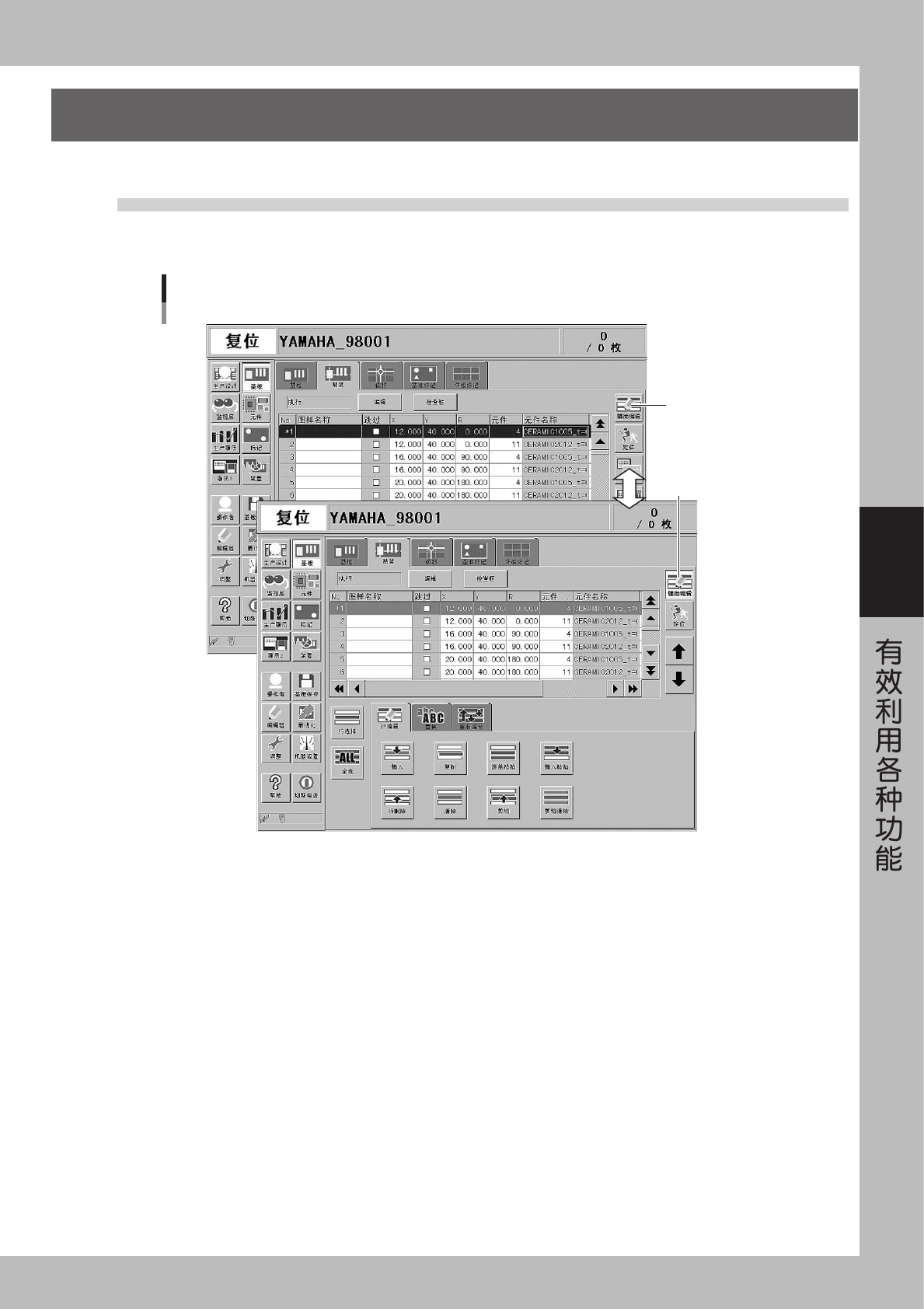

5. 辅助编辑功能
辅助编辑功能即是对选择范围进行行编辑、查找 · 置换的功能。
5.1 切换至辅助编辑画面
按画面右上方的 [ 辅助编辑 ] 按钮，将画面切换到编辑画面，显示查找 · 元件置换等图标。返回普通画面后请再
次按 [ 辅助编辑 ] 按钮。
[辅助编辑]按钮
选中按钮
「辅助编辑」画面的切换
26411-E0-00
