3-1 1 3 3 . 3 位 移 参 数 位 移 参 数 中 需 设 置 以 基 板 原 点 为 主 ， 同 类 复 数 基 板 集 中 在 一 起 形 成 「 拼 块 基 板 」 的 基 准 块 的 位 移 数 据 。 2 1 3 4 5 6 位移参数画面 26 3 08 - E0 -0 0 1 . 基 板 原 点 在 参 数 一 览 表 的 第 一 行 输 入 基 板 原 点 的 XY 坐 标 。 以 传 送 带 前 侧 为 基 …
3-10
3
示教方法
示教位置
不同元件的示教方法
片状元件
单点或2点
晶体管
单点
SOP
2点或4点
QFP
2点或4点
：示
教点
元件种类
25303-E0-00
5. R 数据
请输入元件贴装角度。吸料角度 ( 元件参数 ) 为 0 度时，请输入元件出厂时的旋转角度。吸料角度为 90 度或 -90 度时，请参
照下表。从上看下时逆时针方向转为“+”，顺时针方向转为“-”。
贴装角度
吸料角度
25304-E0-00
6. 元件号码、元件名称
请输入贴装元件的元件号码 ( 元件信息的数据 No.)。根据元件号码元件名称被自动输入。
7. Head
请输入贴装时使用的贴装头号码。
8. 坏板 ( 坏板标记 )
请输入该贴装数据使用的局部坏板标记的号码。但是只有在局部坏板标记已被设置的情况下有效。
如果不使用该功能请输入「0」。
9. 基准 ( 基准标记 )
请输入该贴装数据使用的点 / 局部 /4 点基准的号码，但是只有在局部基准已被设置的情况下有效。
如果不使用该功能请输入「0」。
3-11
3

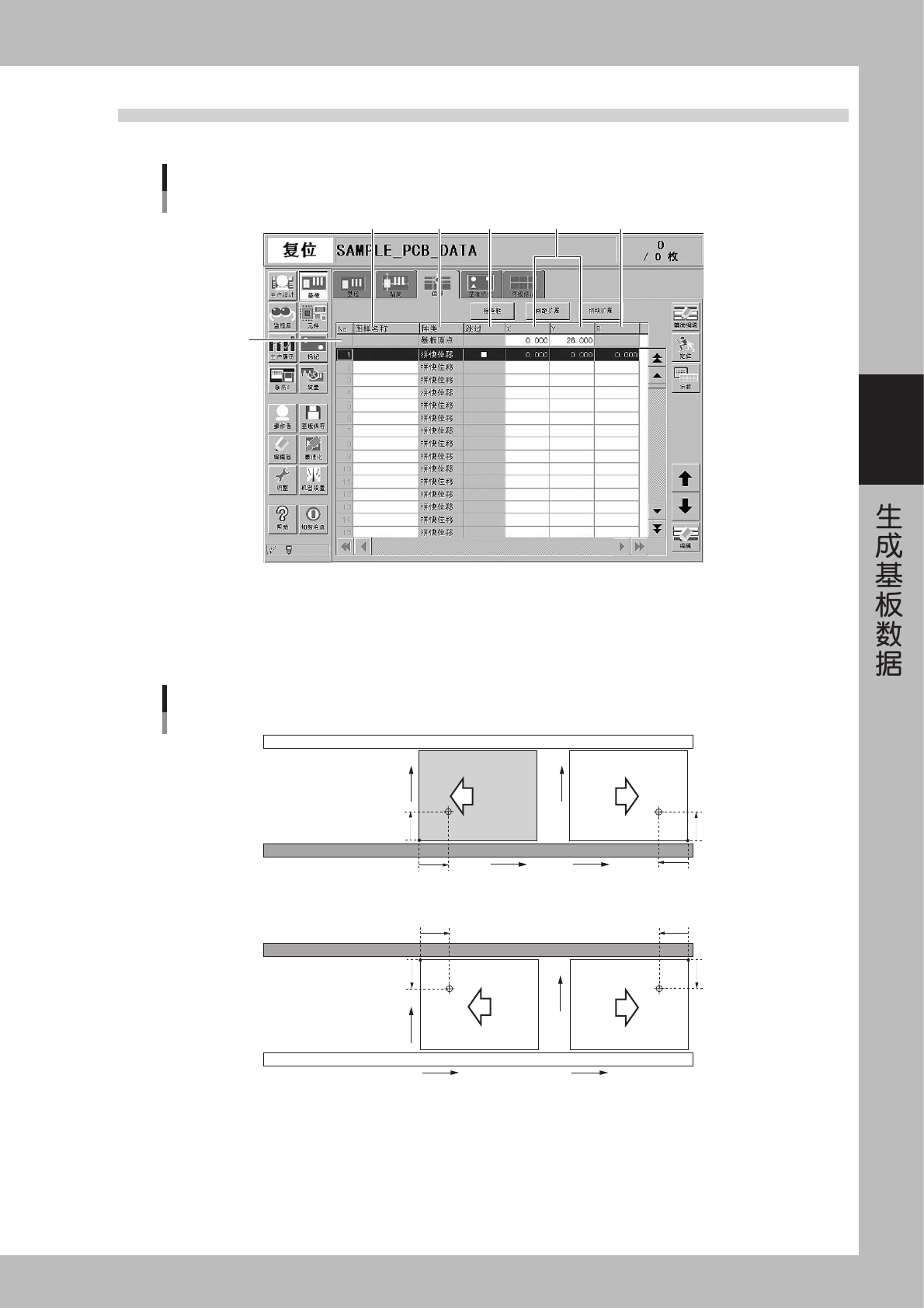

3.3 位移参数
位移参数中需设置以基板原点为主，同类复数基板集中在一起形成「拼块基板」的基准块的位移数据。
2
1
3 4 5 6
位移参数画面
26308-E0-00
1. 基板原点
在参数一览表的第一行输入基板原点的 XY 坐标。
以传送带前侧为基准时，请将基板下流侧前角 X 坐标 5mm、Y 坐标 5mm 的位置固定侧定位针的中心位置设为 X=0.00，
Y=0.00。所以，一般将固定侧定位针位置设定为基板原点。
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
5mm
5mm
X
Y
X
Y
X
Y
〈传送带前侧为基准〉
基板原点位置
〈传送带后侧为基准〉
基板传送方向
25305-E0-00
3-12
3
如下图所示，如在定位针位置以外处设定基板原点的话，请输入定位针到基板原点的相对位置。
●
位置为基板原点时，
请输入X=5.00、Y=5.00
■ 基板原点≠定位针位置
定位针位置以外的基板原点
■ 基板原点＝基板角
前侧基准的基板向右传送，
以基板一角为基板原点时，
请输入X=5.00、Y=5.00
。
5mm
5mm
5mm
5mm
X
Y
基板传送方向
5mm
5mm
X
Y
基板传送方向
25306-E0-00
2. 图样名称
请输入拼块名称。
3. 种类
指定最上行为「基板原点」、第 2 行以后为「拼块位移」。( 不可变更 )
4. 跳过
附单选符号处，不执行该拼板的元件贴装。
5. XY
请输入基板原点至各块拼块原点的数值。按 [ 示教 ] 按钮还可以进行示教和跟踪。
6. R
输入基准块的旋转角度。
基准块
(拼块位移No.1)
其它拼块
R
「R」数据
0° 180° 90° -90°
拼块
拼块
拼块
拼块
拼块
25307-E0-00
