2-28
2

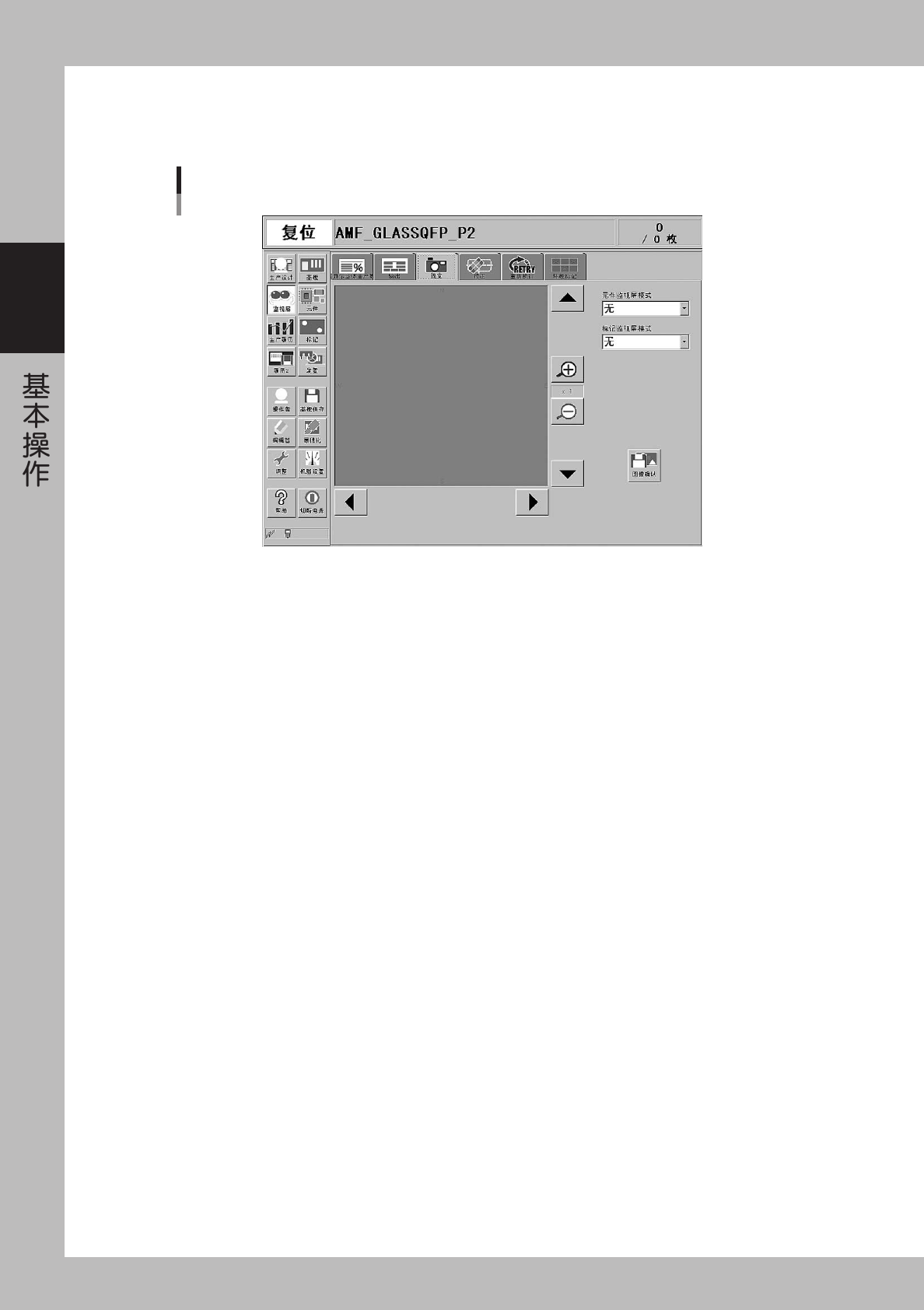

■ 监视屏 : 视觉
显示机器在自动运行中识别基板标记、坏板标记、元件等的图像。由多视觉相机识别元件时，因为是高速、连续地识别，所
以只显示最后识别的元件。
监视屏：视觉
26217-E0-00
· 扩大、缩小按钮
按扩大 (+) 按钮，可将图像扩大至 16 倍。按缩小 (-) 按钮，可将图像缩小 1/16。扩大时，原本光滑的元件边缘部分变得象齿
轮般粗糙，缩小时，周围的灰色部分都可以看到。这只是图像显示的变化，并不是识别本身存在问题。
· 上下左右移动图像的按钮
画面右侧上下都有方向键，可以上下移动图像，画面下侧左右也有方向键，也可以左右移动图像。当画面不能容纳全部图像时，
该按钮用于移动画面。
· 元件监视屏模式
识别元件时需设定监视屏模式，根据设定项目，由图像显示识别结果的数字，检测范围的线等，该监视屏模式可在运行中变更。
「无」
显示用相机摄得的图像。不显示识别结果等数字。
「识别结果」
显示识别结果的 X、Y、R 方向的位置 ( 像素 )、检出的引线数等信息。但是必须注意的是，由于元件的识别类型不同，显
示的项目也不同。
「检测范围」
用线勾画出的元件检测范围。如果元件超出了检测范围便无法正确识别元件，请确认吸附状态，修改元件数据。
「基准位置」
用十字光标显示检出的引脚、元件端面的基准位置。
「检出线」
片状元件的上面、带引脚的元件的引脚上、显示着检出元件使用的线。检出线位置异常时，请调整元件识别参数。
「边缘位置」
用十字光标显示引脚、元件的边缘位置。
[ 最终位置 ]
用十字光标显示元件的中心位置。
2-29
2
· 标记监视屏模式
请设置标记识别时监视屏模式。根据被设置的项目，在画面上显示识别结果的数字、2 值图像等。该显示方式可在运行过程
中作变更。
「无」
显示用相机摄得的图像，但不显示识别结果等数字。
「识别结果」
显示检测到的标记中心位置的坐标（像素）等。
「2 值图像」
显示相机摄下的经 2 进制编码后的结果图像。
「多值图像」
显示相机摄下的经图像处理后的多值图像。
「跟踪结果」
用线勾画出通过识别得到的标记和背景的界限。
「基准圆」
勾画从已检出标记的中心开始设定的数据直径的标记。( 只有特定的识别方式可行 )
「内外接圆」
勾画从已检出标记的中心开始的内接圆和外接圆。( 只有特定的识别方式可行 )
「误差图像」
显示误差图像。( 只有特定的识别方式可行 )
「个别数据」
检出复数物体时，个别的数据被显示。( 只有特定的识别方式可行 )
2-30
2
■ 监视屏 : 校正
请用一览表的形式显示机器自动运行中元件识别结果的校正量、错误编号等。
监视屏：校正
26218-E0-00
· Head 序号
显示贴装头的序号。显示从目前开始吸附的 1 个周期中使用的贴装头号码的识别结果，但是在相机完成图像识别后才能显示。
· 元件序号
显示该贴装头吸附、识别的元件序号。
· 送料器安装序号
显示该贴装头吸附、识别的元件的送料器序号。
· 校正量 X、Y、R
显示该贴装头识别的元件校正量。该数值表示从吸嘴的中心开始的位置的偏移量。
· 错误序号
显示该贴装头识别失败时的错误序号。
