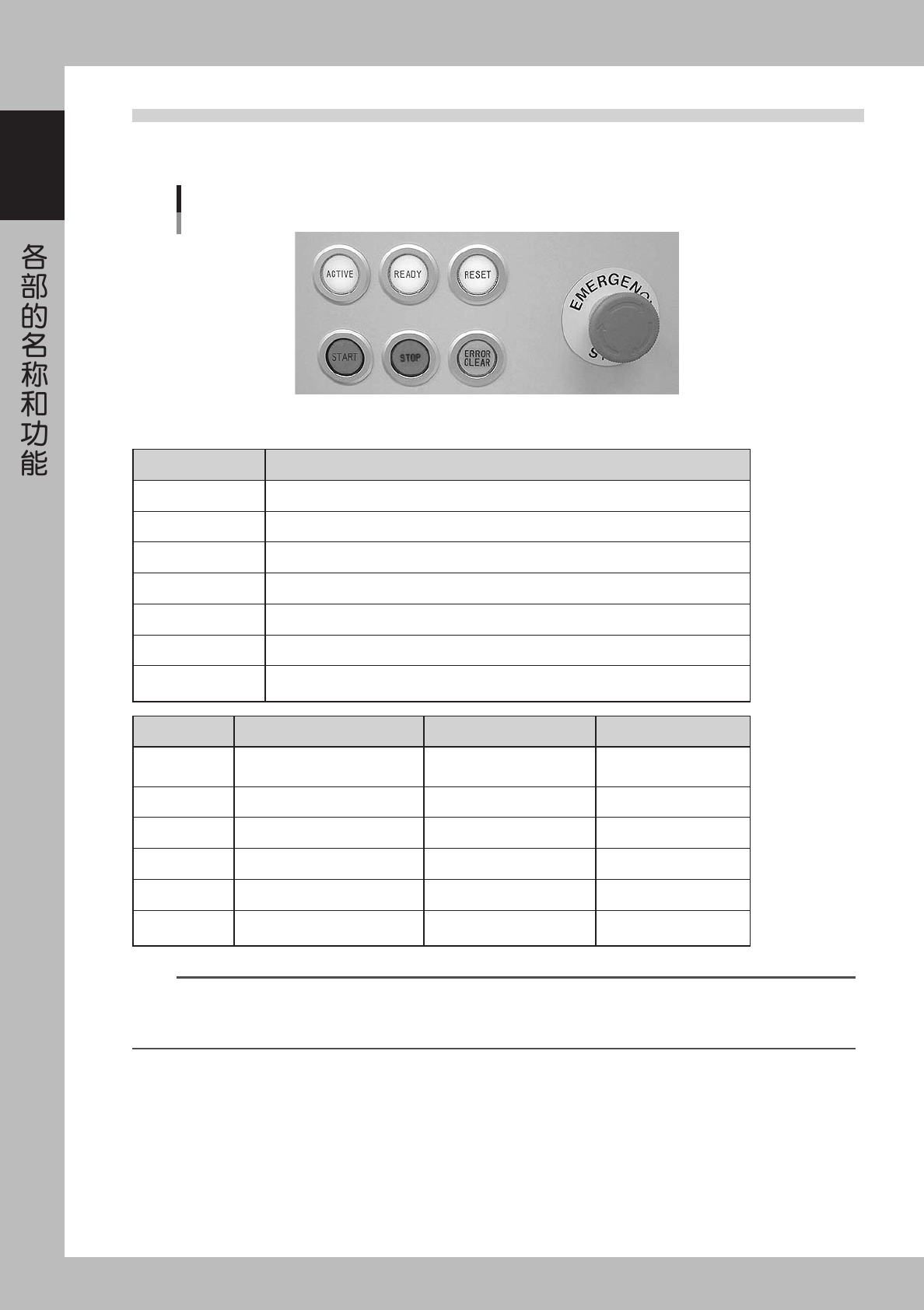

2.1 操作面板按钮
操作面板按钮被配备在主机的正面和背面 ( 背面为选件 )，频繁使用的指令可以在操作面板上执行。各按钮为 ON 时，
指示灯呈亮灯状态。
操作面板按钮
25102-E0-00
■ 操作面板按钮的功能和状态
按钮名称 用途
ACTIVE
为了使面板上的其他按钮有效使用的按钮。前后均有面板按钮的贴片机，不能同时使用该按钮。
READY
解除紧急停机、使伺服呈 ON 状态。
RESET
停止运行、返回基板生产的准备状态。
START
根据基板数据进行元件的贴装。
STOP
中断机器运行。( 用 START 按钮再启动机器。)
ERROR CLEAR
清除出错时的报警蜂鸣和报警画面。
EMERGENCY
STOP
按此按钮，机器呈紧急停机状态。要解除时请向右旋转。
按钮名称 灯灭 灯亮 忽灭忽亮
ACTIVE
· 启动机器后
· 其他的桌面有权限
· 桌面有权限 --------------
READY
· 紧急停机中 · 解除紧急停机状态中 --------------
RESET
· 普通运行时、停止时 ·RESET 完成时 --------------
START
· 停止时 · 普通运行时 暂时停止、分段运行时
STOP
· 普通运行时 · 发生错误时 --------------
ERROR
CLEAR
· 普通运行时 · 发生错误时 --------------
n
要点
[ACTIVE] 按钮配备在主机的前后两处，不能同时打开两处按钮。[READY][START][ERROR CLEAR] 和 [RESET] 按钮，只有在同
面板的 [ACTIVE] 按钮呈 ON 状态下才有效。( 但是 [STOP] 按钮在任何状态都可以使用。)
键盘只有在正面面板的 [ACTIVE] 按钮呈 ON 状态时才有效。
1-5
1

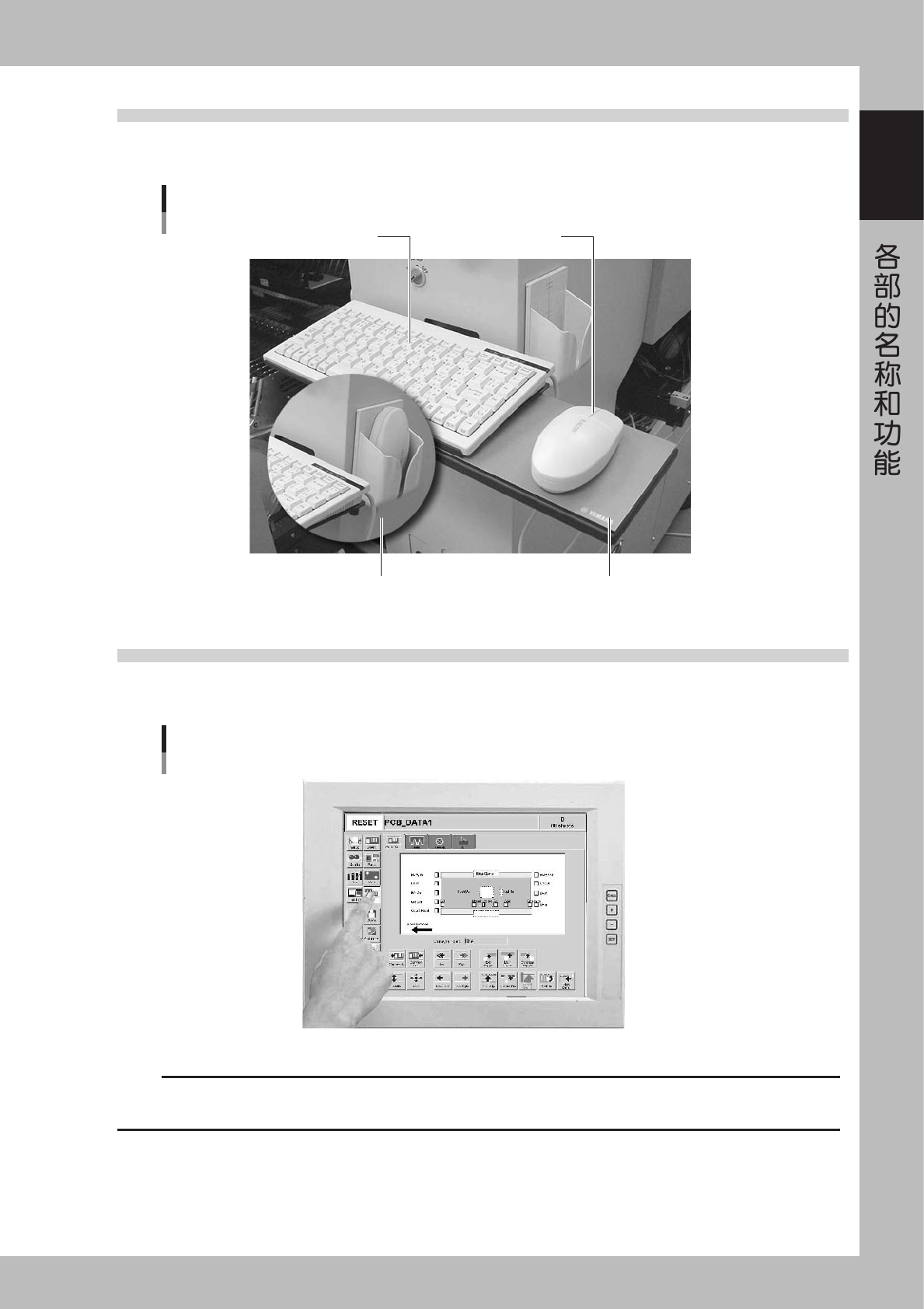

2.2 键盘和鼠标
作为标准的配件，本贴片机还配备了用于操作和编辑数据的键盘和鼠标。
选择操作屏和参数时，可将光标对准选择行，按鼠标左键即可。
鼠标和鼠标垫收置在收纳架上 鼠标垫
键盘
键盘和鼠标
鼠标
25103-E0-00
2.3 触摸式液晶屏 ( 选件 )
如贴片机配备了选件中的触摸式液晶屏，便不需使用键盘和鼠标，可以直接用手指触摸液晶屏上的图标或参数来
操作机器。
触摸式液晶屏
选件
25104-E0-00
c
注意
严禁用针状物品点击液晶屏，更不能强击液晶屏，损坏液晶屏。
请用手指轻轻触摸液晶屏操作机器。
1-6
1
2.4 MSP( 选件 )
MSP(Maintenance Support Pendant) 即是在维修作业时经常使用的遥控装置。为紧急停机按钮和轴的移动，还配
备了手动控制器。
MSP
Maintenance support Pendant
紧急停机按钮
[ACTIVE] 按钮
手动控制器
[READY] 按钮
手动控制器
操作键
25105-E0-00
■ MSP 的功能
名称 功能
液晶显示 显示被选择的轴、速度和 I/O 信息。
[ACTIVE] 按钮
使 MSP 的操作有效。（先关闭主机的 [ACTIVE] 按钮，再按该按钮。）
解除该操作，连续按键即可。
[READY] 按钮 紧急停机解除后，连续按 [READY] 键，便可打开伺服。
手动控制器 执行轴移动时使用。
手动控制器操作键 按住该键的同时操作手动控制器。
[Axis Start] 按钮 使轴移动到指定的坐标。
[Axis Stop] 按钮 使轴移动停止。
[DO] 按钮
显示为 8bit 时，“1”项目的输出为 ON。如需切换 8bit/1bit 显示，请将光标移至液晶
画面的「DO1」or「DO8」，按下「Pageup」、「Pagedown」按钮。
[Esc] 按钮 恢复为变更以前的数值。
[Pageup][Pagedown] 按钮 切换光标所在项目时，将已选 I/O 的输出为 ON/OFF 状态时按此键。
方向键 用该键移动液晶画面的光标，选择项目。
数字键 用于数值的编辑。
