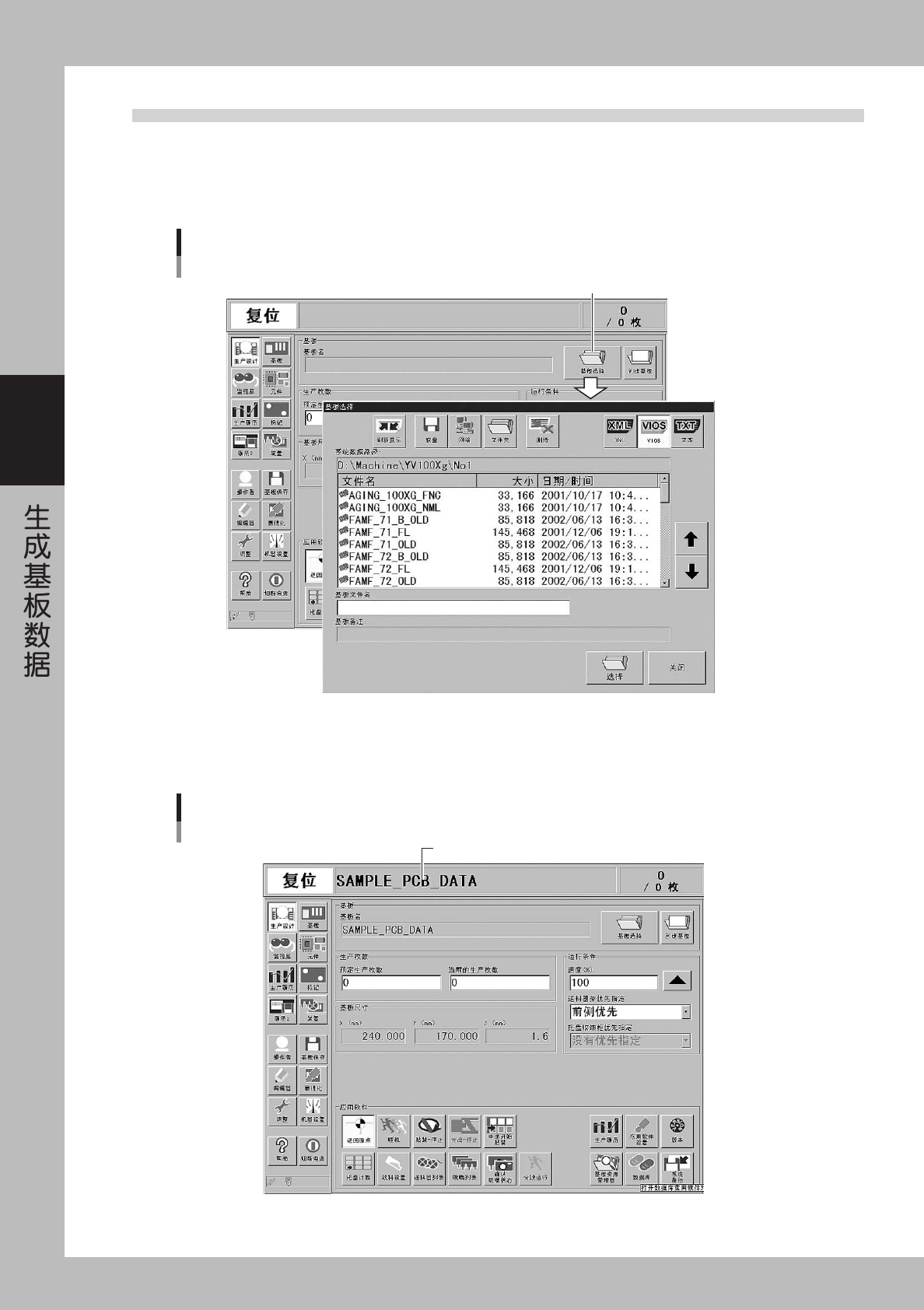

2.2 选择基板数据
以下具体说明对已经登录的基板数据的选择。
1
按生产设计画面的 [ 基板选择 ] 按钮。
打开「基板选择」对话框。
[基板选择]按钮
[基板选择]按钮
26303-E0-00
2
选择基板名称。
将光标移至要选择的基板名称，按 [OK] 按钮。该基板数据被读入，并在画面的属性区域显示基板的名称。
被选择的基板名称
被选择的基板名称
26304-E0-00
3-5
3

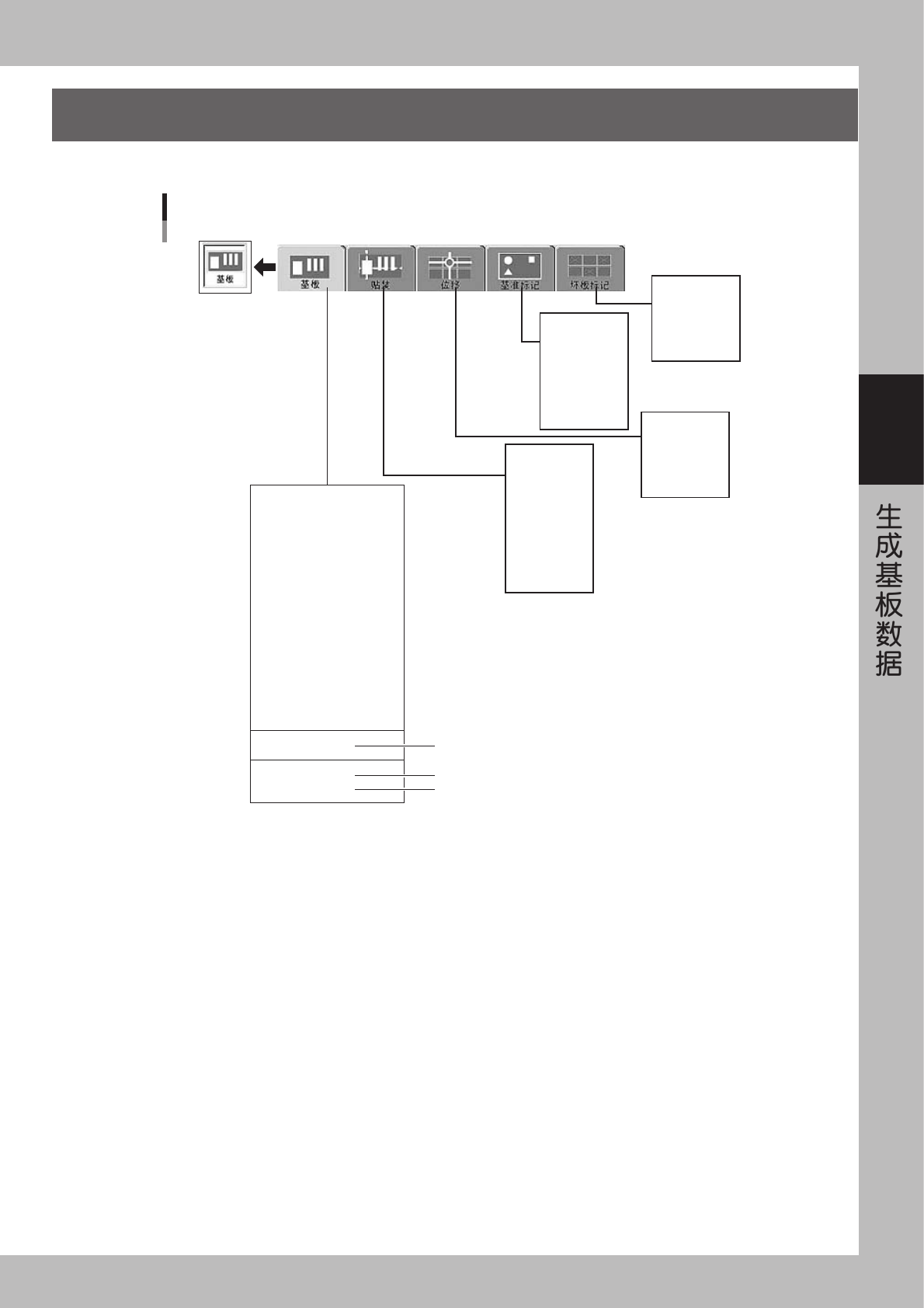

3. 建立基板信息
基板信息中需设置基板的形状、生产方法、元件的贴装位置等参数。
基板参数的构成
No.
图样名称
跳过
X、Y、R
元件号码
元件名称
Head
坏板标记
基准标记
基板尺寸XY
基板尺寸高度
备注
当前的生产枚数
预定生产枚数
一块基板中的拼块数
目前下料枚数
预定下料枚数
基板固定方法
固定开始计时
传送开始高度
图像处理校正
真空检测
重新执行方式
提前取料
托盘元件优先
传送带Y轴速度
传送方法
No.
图样名称
种类
跳过
X、Y、R
No.
图样名称
种类
X、Y
标记
No.
图样名称
种类
X1、Y1
标记1
X2、Y2
标记2
YV180Xg, YV100XTg
YV88Xg, YV100Xg
YV180Xg
26305-E0-00
3-6
3
3.1 基板参数
打开「基板」画面的「基板」图标，确认或设置基板参数。
基板参数画面
26306-E0-00
A，B: 基板尺寸 X，Y
以 mm 为单位输入基板的 XY 方向的尺寸。自动运行时，传送带宽度 (W 轴 ) 被控制为 Y 的尺寸。
X: 基板运送方向的尺寸
Y: 将基板置于传送带时的传送带宽度的尺寸
X [mm]
Y [mm]
PCB
PCB
基板传送方向
基板外形
传送轨道
25301-E0-00
C: 基板尺寸高度 (mm)
请输入基板的厚度。
D: 备注
请将有关基板的记录留在提示栏中，空栏也无妨。
E: 当前的生产枚数
记录已完成生产的基板数量的记录栏。初始值设置为「0」。
F: 预定生产枚数
输入需生产的基板数量，输入「0」时，只要供给基板，生产就会持续。
G: 一块基板中的拼块数
请输入一块基板中拼块的数量。
