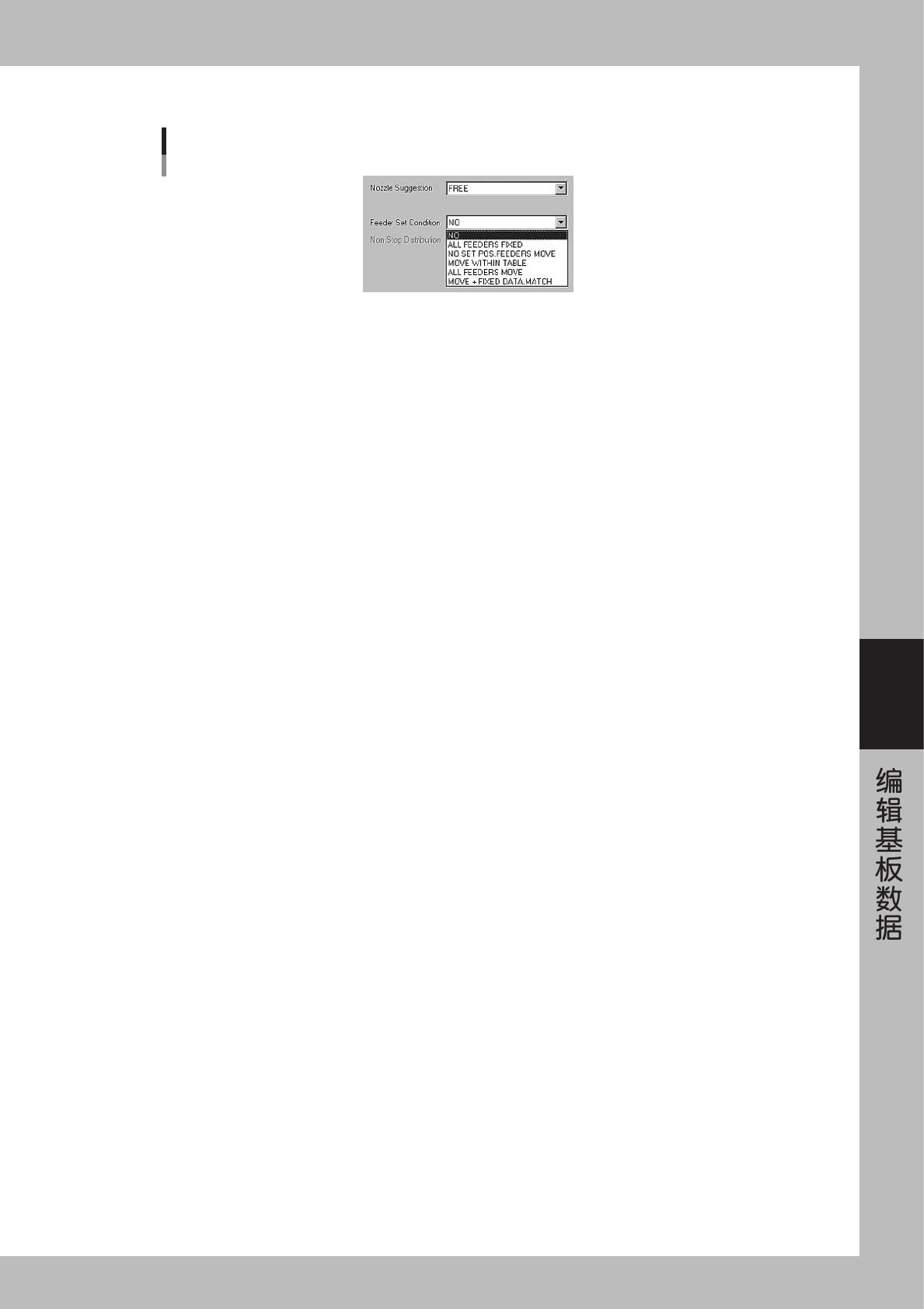

指定「Feeder Set Condition」条件。
送料器位置决定
26531-E0-00
· NO
不进行数据最优化。
· ALL FEEDERS FIXED
只进行元件的贴装顺序和贴装头的最优化作业。不进行送料器安装位置的最优化作业。
· NO SET POS. FEEDERS MOVE
实施元件贴装顺序和贴装头的最优化的同时，请将最佳送料器安装号码分配到元件信息的「送料器安
装号码」被设置为「0」的数据中。
· MOVE WITHIN TABLE
实施元件的贴装顺序和贴装头的最优化的同时，各送料器桌面内送料器安装位置被最优化。
· ALL FEEDERS MOVE
实施元件的贴装顺序和贴装头的最优化的同时，对固定元件以外的所有的送料器安装位置实施最优化
作业。
7
优先指定送料器架。
优先指定前后或左右的送料器架后，执行送料器架位置的最优化作业时，配置比该送料器架多的送料器。
8
保存设置。
请按 [Setting Save] 按钮。
9
要对其他基板执行最优化时，请重复上述作业。
5-24
5
3.2 执行最优化
完成最优化的条件设置后，请执行基板数据的最优化作业。
1
读入执行最优化作业的基板数据。
画面的左侧显示着「Optimize setting pcbs」，请将光标移至要执行最优化作业的基板行，按 [ 右方向 ] 按钮。
基板数据被读入后，右侧的「Execute target pcbs」中基板名称被显示。按 [Cycle time Estimation] 按钮后，
可以确认执行最优化后的推测周期等。
按该按钮后，被光标选中的基板数据被读入
右侧的列表中基板名称被显示

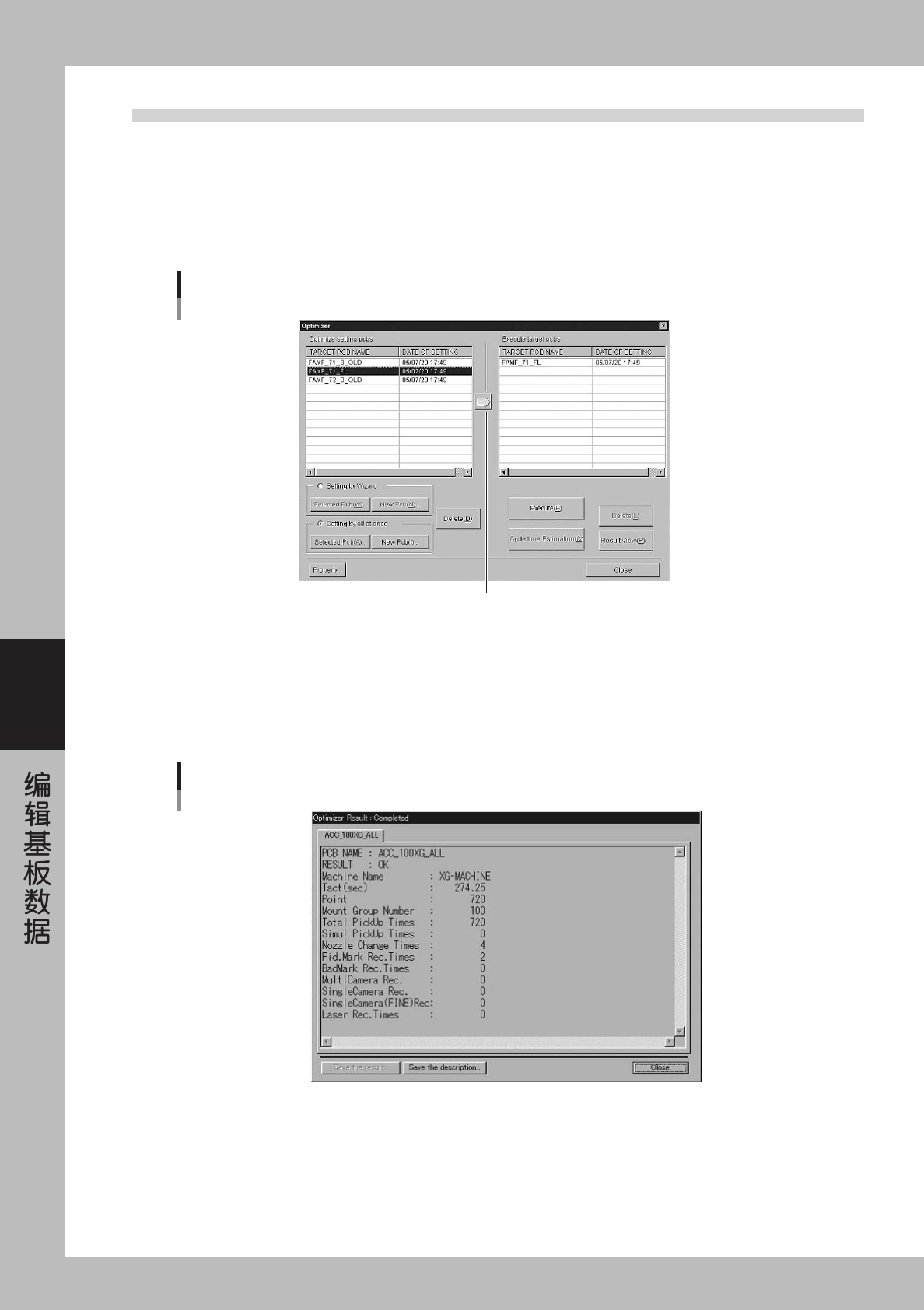

执行最优化的基板数据的选择
26532-E0-00
2
按 [Execute] 按钮，执行最优化作业。
执行被选择的所有基板数据的最优化作业，并显示执行结果。
3
确认执行结果。
最优化的结果示例
26533-E0-00
4
保存数据。
请按 [Save the description] 按钮，保存数据。如果不需保存，请从文件菜单中选择「Close」，退出最优化
作业。
5-25
5
4. 操作基板文件
使用编辑器将 VIOS 基板数据变换为 YGX 基板数据，或将 YGX 基板数据变换为 VIOS 基板数据。
4.1 将 VIOS 保存为 XML
1
打开 VIOS 基板数据。
1. 按［编辑器］按钮。
2. 「VIOS BOARD DARA LIST」被显示，选择要变换为 XML 基板数据的 VIOS 基板数据，按 [OK] 键。
n
要点
用默认值打开 XML 基板数据时，关闭「Board Data」从菜单栏选择「Open Board Data of VIOS」或选择按下图的「Open Board
Data of VIOS」按钮（绿色）。

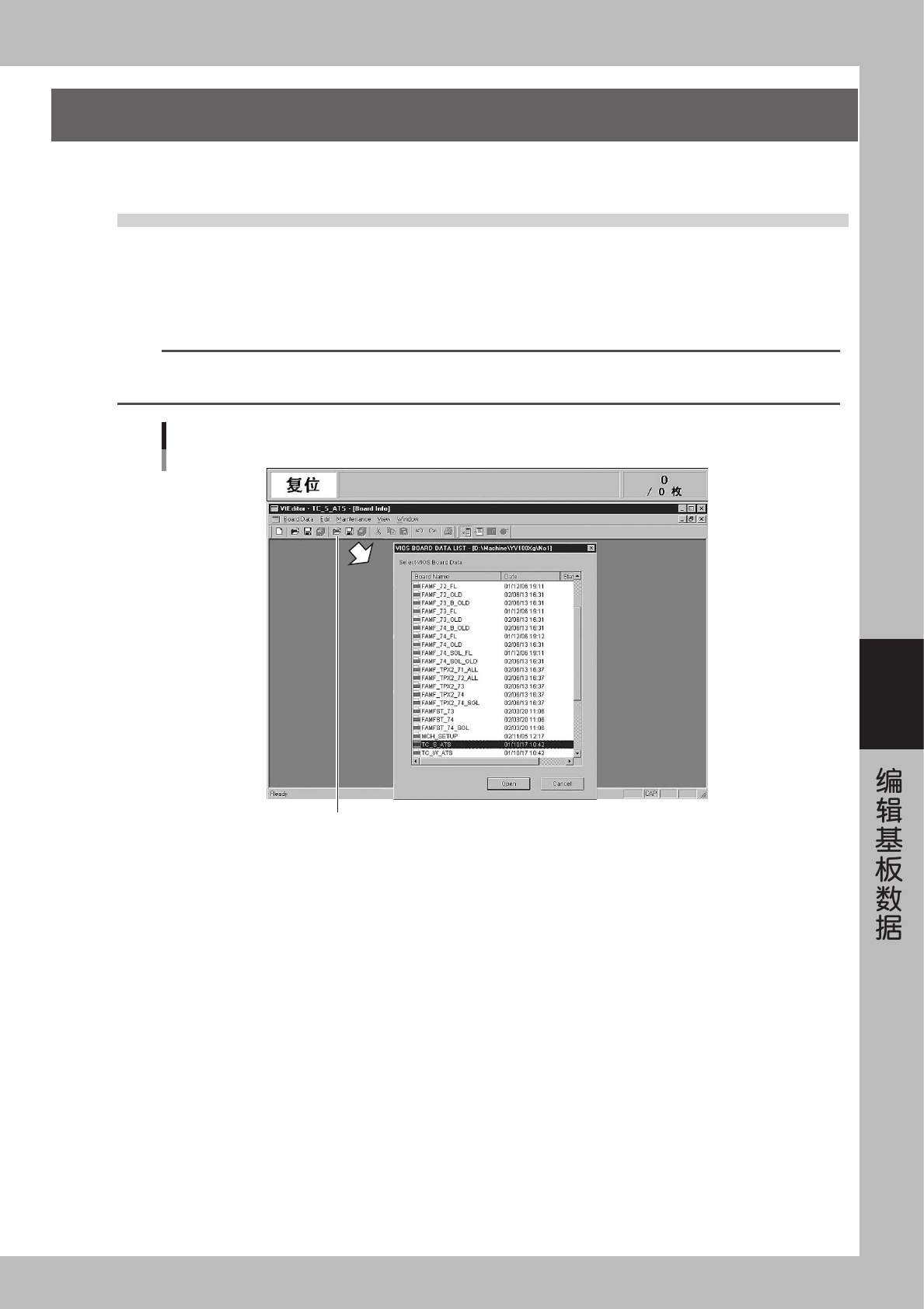

打开「VIOS」基板数据
打开「VIOS」基板数据
