4-20
4
5.4 查找 · 置换
「置换」图标中，集中了查找 · 置换数据的功能。
n
要点
执行查找 · 置换时，如果没有指定选择范围，那么就会对所有行进行查找 · 置换。
成为查找对象的项目 成为查找对象的数值
查找用「项目」下拉式菜单栏
26414-E0-00
■ 查找用「项目」下拉式菜单栏
指定查找项目。「ALL」指选择范围的所有数据条件一致的特殊项目。一般在无条件置换选择范围内的数据时使用。
■ 查找用「数值」下拉式菜单栏
指定查找的数值。
成为置换对象的项目 成为置换对象的数值
置换用「项目」下拉式菜单栏
执行按钮
26415-E0-00
■ 置换用「项目」下拉式菜单栏
指定置换项目。
■ 置换用「数值」下拉式菜单栏
指定置换的数值。置换项目指定为「位移」时，需指定位移值 ( 在目前的数值上加算后的值 )。
■ 执行按钮
· [ 查找 ] 按钮用于查找与查找条件一致的数据。每按 [ 查找 ] 按钮，光标就会移到与查找条件一致的项目上。
· [ 置换 ] 按钮用于置换与查找数据一致的数据。每按 [ 置换 ] 按钮，光标就会移到已置换的项目上。
· [ 全体置换 ] 按钮用于置换与查找条件一致的所有数据。只要在「区别全角文字和半角文字」复选框中加以选择，英文全
角和半角数字被区别查找。
4-21
4

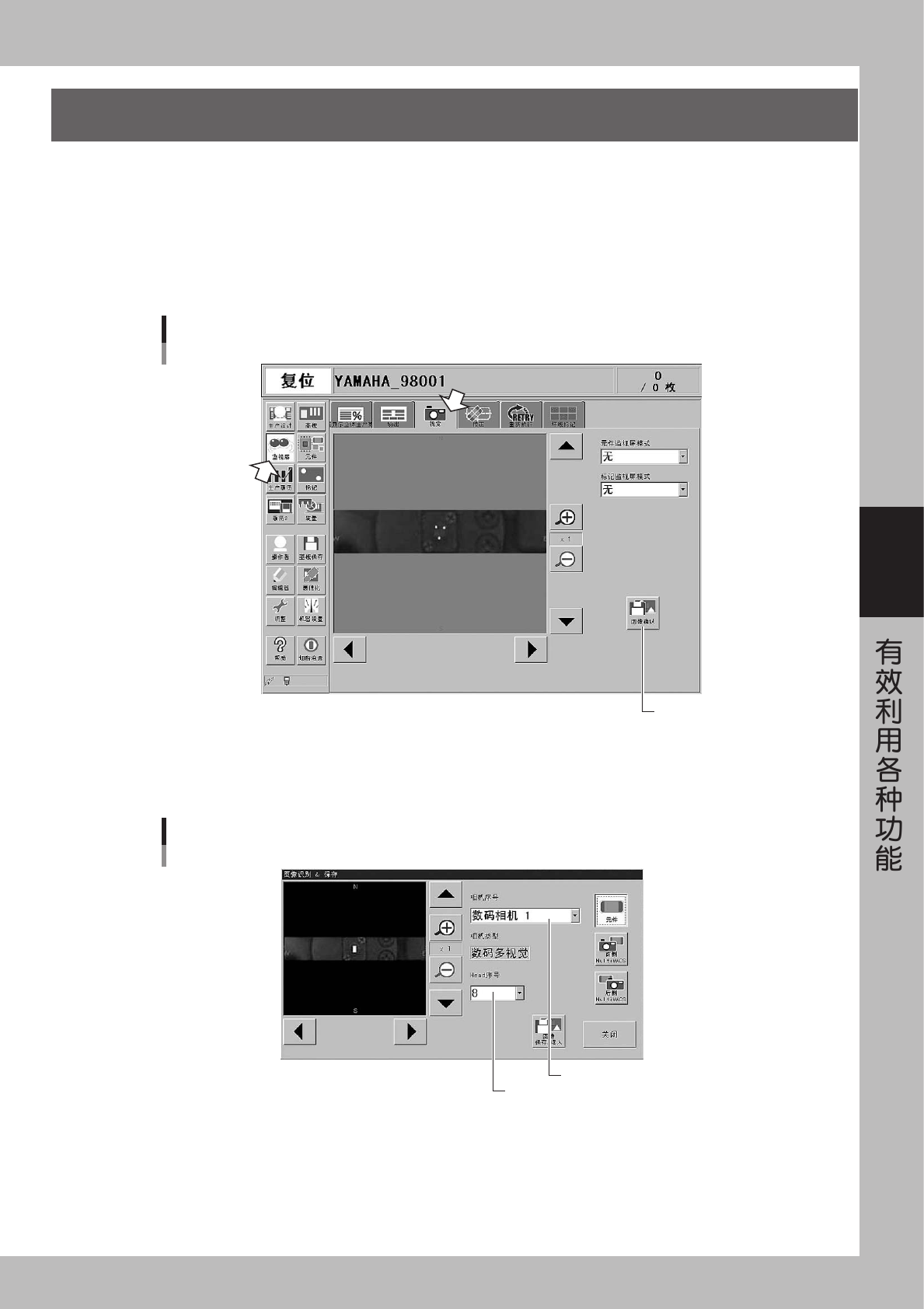

6. 确认 · 保存识别图像的功能
该功能即是在自动运行中贴片机突然停机时，对停机前每个识别装置识别的图像分别进行确认 · 保存的功能。可
用于贴片机停机时解析识别错误等。
■ 使用方法
1
按 [ 图像确认 ] 按钮。
请按 [ 监视屏 ] 按钮，从「视觉」图标中选择 [ 图像确认 ] 按钮。
按该按钮
[图像确认]按钮
26416-E0-00
2
选择图像。
切换相机号码或 Head 号码，请选择要确认或保存的图像。
选择相机
选
择贴
装
头
图像的选择
26417-E0-00
4-22
4
3
保存图像。
1. 请按 [ 图像保存 / 读入 ] 按钮。
2. 选择保存位置，输入文件名称。
3. 请按 [ 保存 ] 按钮。
输入要保存文件的名称
选择保存位置
[图像保存]按钮
26418-E0-00
