2-17
2
3.4.4 基板压板
基板压板的作用即是决定基板位置时从上方推压基板的边缘。压轴由 M3 螺钉钉在轨道上。因为定位针穿过压板，
所以压板上有缺口，缺口位置必须与可动侧定位针的位置一致，其他的压板可根据基板尺寸，平均配置。
M3螺钉
可动传送轨道侧
固定传送轨道侧
基板压板
基板压板
M3螺帽
25206-E0-00
2-18
2
3.4.5 顶针
顶针的作用是矫正基板的反面弯曲。由顶板上面的磁铁固定。
YV100XTg: 55mm
除上记外: 64mm
支撑螺杆
顶针
磁铁基座
25207-E0-00
c
注意
磁铁底面到螺旋轴的高度为 55mm-64mm，请不要改变。
e
1
使机器呈紧急停机状态。
如果机器已经处于紧急停机状态，请进入下个步骤。
2
在顶板上安装顶针。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，平均配置，均衡地支撑包括基板顶端在内的全基板。
c
注意
顶板上升后，千万不要将顶针安装在容易与传送轨道和其他元件相撞的地方。
3
将基板安装在传送带上。
请按 [ 装置 ]-「传送带」画面的「主档板」按钮，使主档板上升、并将基板紧贴主板后安装。
4
解除紧急停机状态。
旋转紧急停机按钮，解除紧急停机状态，再按 [READY] 按钮。
5
上升顶板。
确认安全后，请按传送装置画面的 [ 顶针 ] 按钮，显示基板厚度的输入框，输入基板的厚度，按 [OK] 键，
顶板上升。
e
6
请确认基板是否被平均支撑。
按下紧急停机按钮后，轻叩基板，从横侧面检查基板的弯曲状态。
确认基板没有弯曲现象并被平均支撑。如果顶针的前端没有到达基板的底面，或者顶针过度压、顶基板，
就必须调整顶板的高度。
参考
根据基板的种类，在顶板上标上顶针位置的记号 ( 标贴、记号笔等 )，将方便操作。
2-19
2

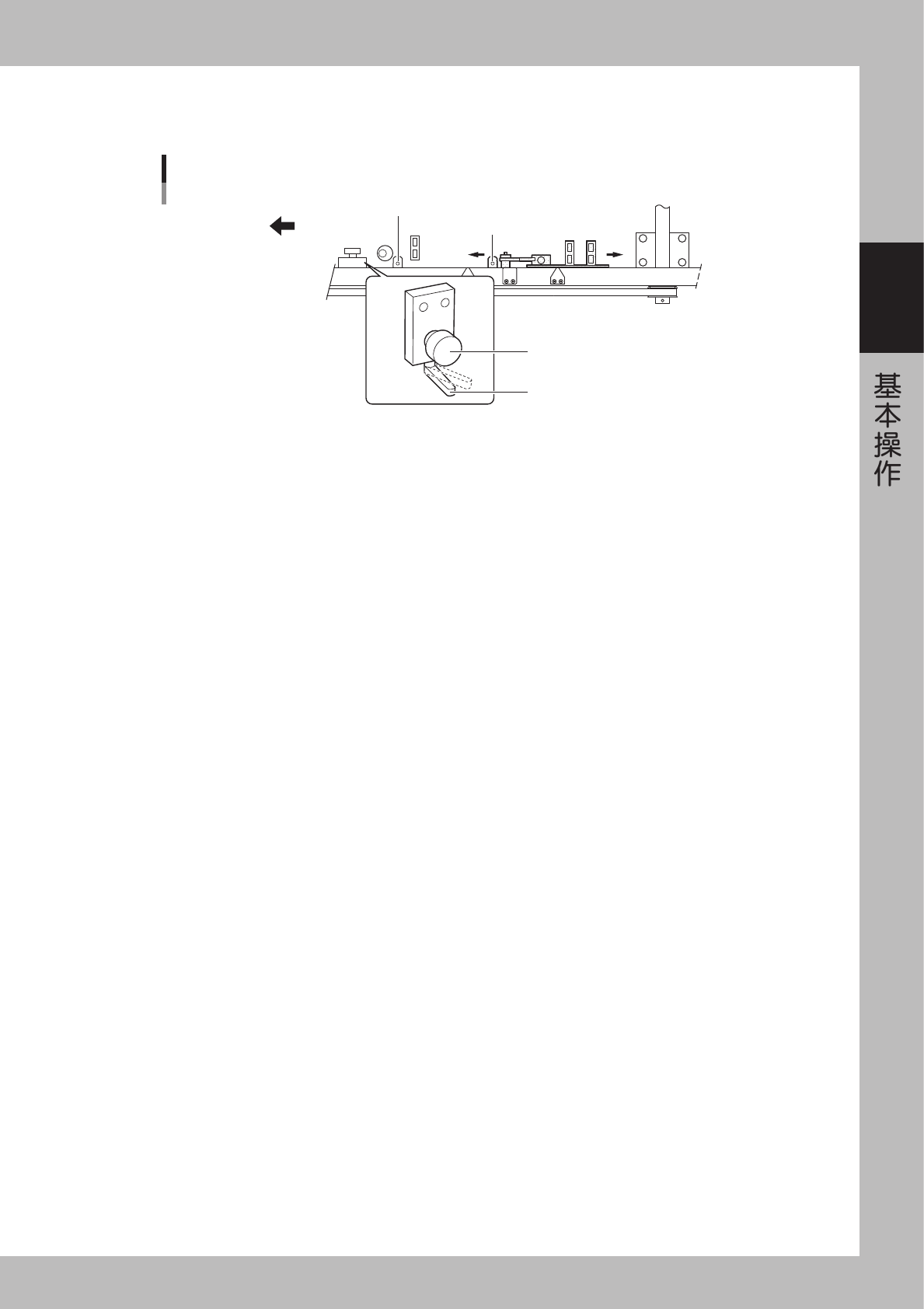

3.4.6 定位针 ( 选件 )
请根据基板的尺寸移动可动侧定位针。
固定侧定位针
定位针移动转盘
定位针的移动
YV88Xg, YV100Xg为例
夹钳控制杆
可动侧定位针
基板传送方向
25208-E0-00
e
1
使机器呈紧急停机状态。
请按紧急停机按钮。
2
上升主档板 (YV180Xg 除外 )。
请按 [ 装置 ]-「传送带」画面的「主档板」按钮，上升主档板。
3
时定位针呈不夹钳状态。
使固定可动侧定位针的夹钳控制杆呈不夹钳状态 ( 定位针移动盘呈旋转状态 )。
4
提升定位针。
请按 [ 装置 ]-「传送带」画面的「定位针」按钮，升起定位针。
5
调整定位针的位置。
对准固定侧定位针安装基板后，旋转定位针移动转盘，左右移动可动测定位针，从上向下俯视基板使位置
决定孔中心与可动侧定位针的中心一致。
6
使定位针呈夹钳状态。
如果定位针的位置决定后，请取下基板、使夹钳控制杆处于夹钳状态 ( 定位针移动转盘不能为旋转状态 )。
