■ 选择 XML 形式
1. 按 [New Pcb(I)...] 按钮，显示「Condition of optimizing」画面。
2. 按 [Select] 按钮，从文件夹中选择最优化基板。

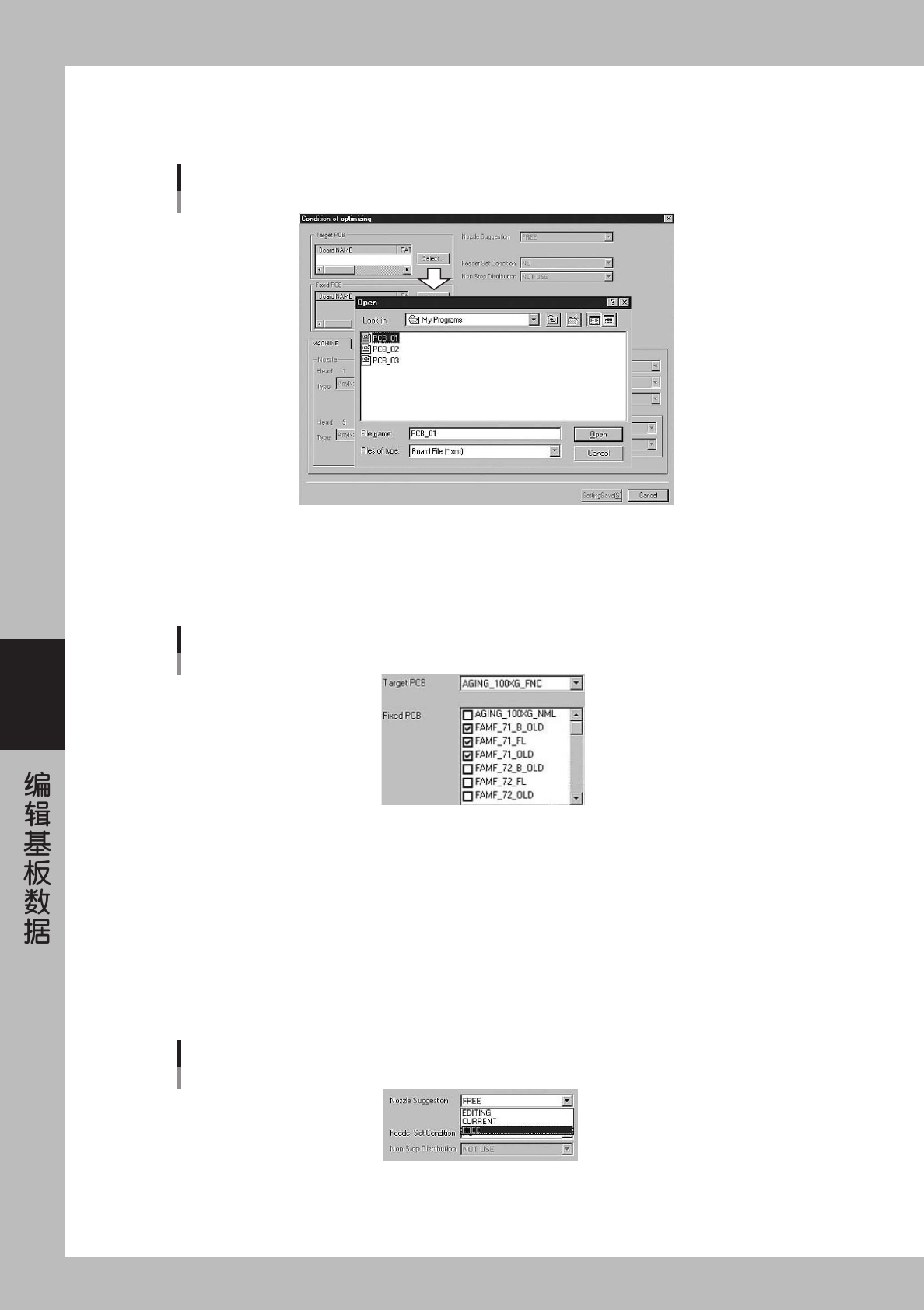

XML基板的选择
26528-E0-00
4
选择固定基板。
固定基板指由送料器安装位置决定无需用最优化变更该位置的基板数据。这里选择的基板数据的设计在不
变更条件的前提下进行最优化作业。
固定基板的选择
VIOS的情况
26529-E0-00
5
选择「Nozzle Suggestion」。
· FREE
为使周期最短，吸嘴被自动设置。
· CURRENT
选择了该项目后，便可以在左下方的「Non Stop Distribution」栏输入，各贴装头使用的吸嘴可以用手
动方式设置。
· EDITING
直接使用数据最优化执行前的设置。
吸嘴决定方法
26530-E0-00
5-23
5
6
指定「Feeder Set Condition」条件。
送料器位置决定
26531-E0-00
· NO
不进行数据最优化。
· ALL FEEDERS FIXED
只进行元件的贴装顺序和贴装头的最优化作业。不进行送料器安装位置的最优化作业。
· NO SET POS. FEEDERS MOVE
实施元件贴装顺序和贴装头的最优化的同时，请将最佳送料器安装号码分配到元件信息的「送料器安
装号码」被设置为「0」的数据中。
· MOVE WITHIN TABLE
实施元件的贴装顺序和贴装头的最优化的同时，各送料器桌面内送料器安装位置被最优化。
· ALL FEEDERS MOVE
实施元件的贴装顺序和贴装头的最优化的同时，对固定元件以外的所有的送料器安装位置实施最优化
作业。
7
优先指定送料器架。
优先指定前后或左右的送料器架后，执行送料器架位置的最优化作业时，配置比该送料器架多的送料器。
8
保存设置。
请按 [Setting Save] 按钮。
9
要对其他基板执行最优化时，请重复上述作业。
5-24
5
3.2 执行最优化
完成最优化的条件设置后，请执行基板数据的最优化作业。
1
读入执行最优化作业的基板数据。
画面的左侧显示着「Optimize setting pcbs」，请将光标移至要执行最优化作业的基板行，按 [ 右方向 ] 按钮。
基板数据被读入后，右侧的「Execute target pcbs」中基板名称被显示。按 [Cycle time Estimation] 按钮后，
可以确认执行最优化后的推测周期等。
按该按钮后，被光标选中的基板数据被读入
右侧的列表中基板名称被显示
执行最优化的基板数据的选择
26532-E0-00
2
按 [Execute] 按钮，执行最优化作业。
执行被选择的所有基板数据的最优化作业，并显示执行结果。
3
确认执行结果。
最优化的结果示例
26533-E0-00
4
保存数据。
请按 [Save the description] 按钮，保存数据。如果不需保存，请从文件菜单中选择「Close」，退出最优化
作业。
