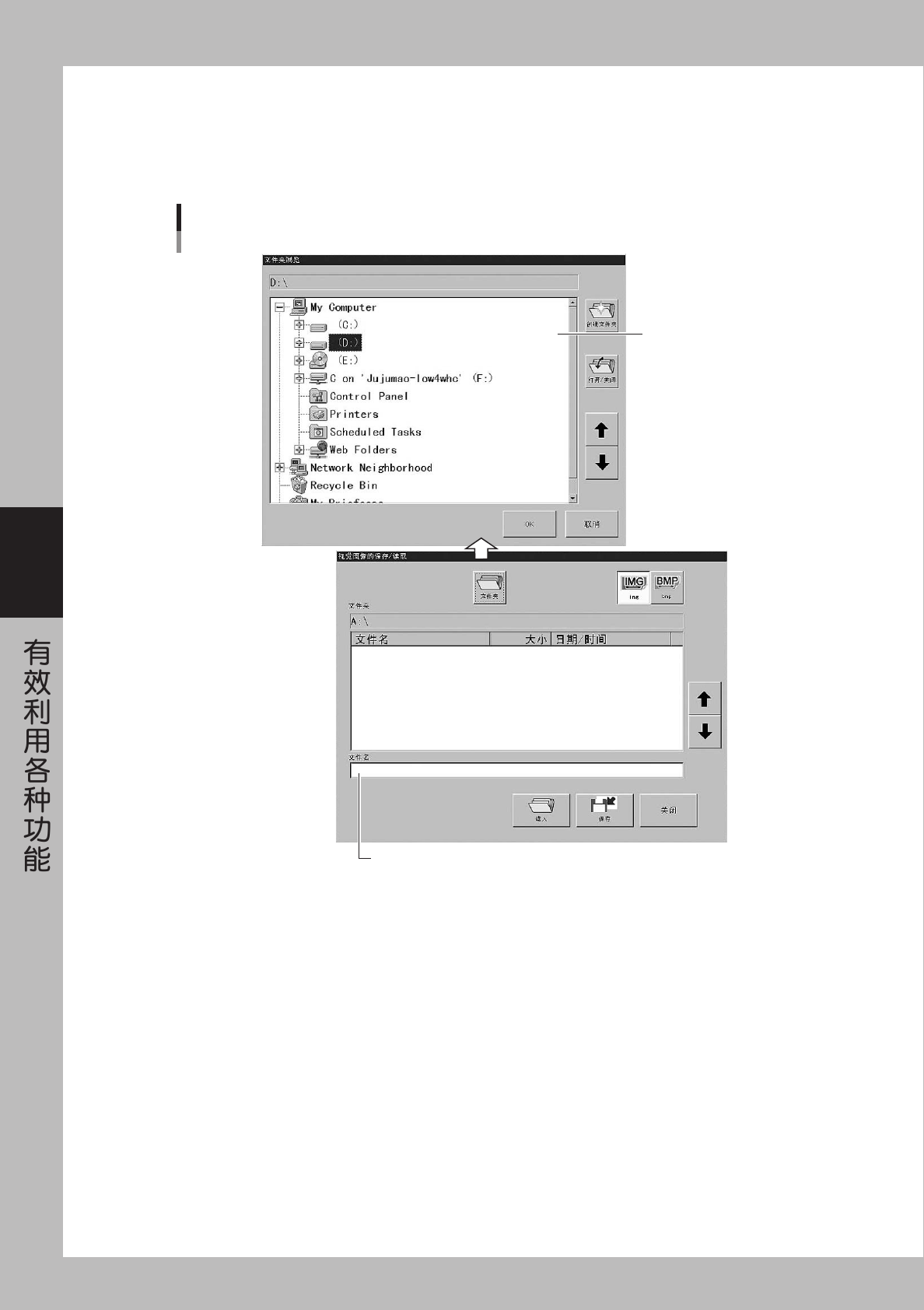

1. 请按 [ 图像保存 / 读入 ] 按钮。
2. 选择保存位置，输入文件名称。
3. 请按 [ 保存 ] 按钮。
输入要保存文件的名称
选择保存位置
[图像保存]按钮
26418-E0-00
4-23
4
7. 固定基板匹配功能
固定基板匹配功能即指查找读入基板数据时，作为固定基板登录的基板数据的所有元件信息，并将持有同样名称
的元件数据全部放入基板数据。这样，对经常固定在送料器架上使用的元件，就没有必要生成每个基板数据的元
件数据，还可以单纯复制同一名称的元件信息，大大缩短了数据生成的时间。
■ 固定基板匹配功能的规格
项目 内容
最多可能的数据数 最多可以登录 5 种类的基板数据。
执行匹配的条件
如果有效的使用了该功能，每次读入基板数据时，会自动对对象基板的元件数据和固
定基板的元件数据进行匹配作业。
匹配条件 只限 [ 元件名称 ] 和「送料器类型」一致时，复制元件数据。
数据形式 只限 VIOS 形式数据可以使用。XML、TEXT 及其他形式的基板数据不可以使用。
Yes
No
Yes
No
Yes
No
Yes
No
Yes
No
No
读入基板数据A
读入固定基板数据B
将B的元件数据复制到A
是否已经完成固定基板的指定
固定基板B是否存在
所有数据的匹配动作是否完成
元件名称是否相同
是否存在有效的数据
送料器类型是否相同
读入基板数据的
处理已经完成
错误处理
Ea721
错误处理
Ea723
错误处理
Ea725

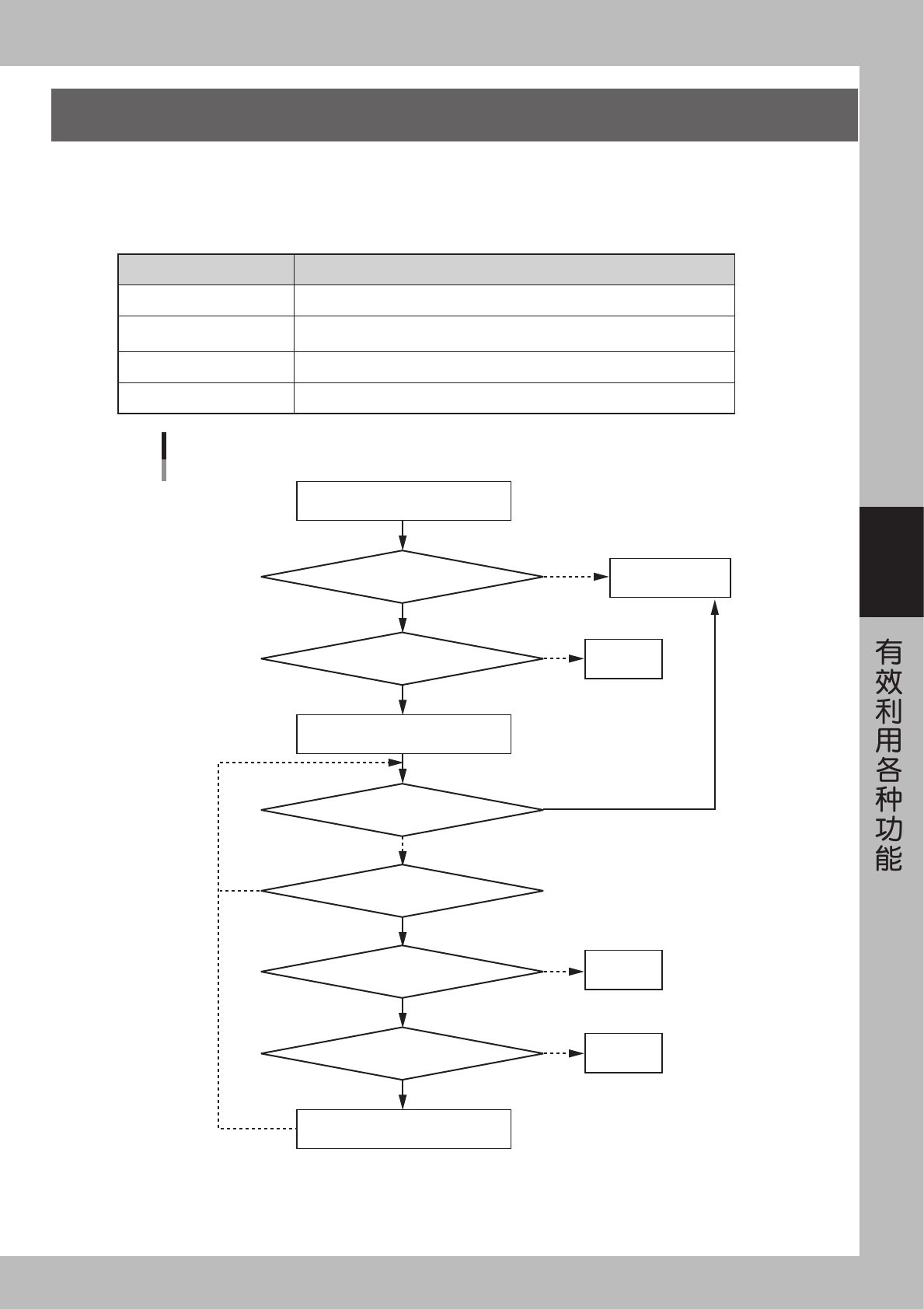

固定基板匹配动作流程
25409-E0-00
4-24
4
■ 每个流程各自的含义
流程项目 内容
是否已经完成固定基板的指定 ?
判断固定基板匹配功能是否有效后，请作出不同的处理。特别是没有使用该功能时，
就直接退出数据的读入作业。
固定基板 B 是否存在 ?
判断作为固定基板的基板数据是否已被登录后，请作出不同的处理。即使固定基板的
匹配功能被有效使用，如果固定基板数据没有被登录，还是会发生错误 (Ea721)。
所有数据的匹配动作是否已经
完成 ?
判断被登录在读入的基板数据中的元件信息的所有匹配作业是否完成后，请作出不同
的处理。如果没有完成，请继续匹配作业。
元件名称是否相同 ?
请查找对象元件的名称和登录在固定基板数据中的名称一致的元件。如果存在名称一
致的元件，请进入下一步的处理。如果不存在名称一致的元件，请进行下个元件的查
找。
是否存在有效的数据 ?
判断同名元件在固定基板侧的数据内容是否有效。如果内容有效，请进入下一步的处
理。如果内容无效，就会发生错误 (Ea723)，中断匹配动作。
送料器类型是否相同 ?
判断对象元件的送料器类型和固定基板侧元件的送料器类型是否一致。如果一致，请
进入下一步的处理。如果不一致，就会发生错误 (Ea725)，中断匹配动作。
■ 错误和对策
错误 原因和对策
Ea721
固定基板读入错误
【原因】
即使固定基板匹配功能被有效使用，也会发生固定基板中不存在已经登录的基板的错
误。况且复数的基板数据被作为固定基板登录，如果复选框被选中为「使用」，只要
其中有一个基板不存在，就会发生错误。
《对策》
请确认被作为固定基板登录的基板数据名称和数据是否存在后，再次读入基板数据。
Ea723
不存在元件数据
【原因】
虽然读入的基板数据内的元件名称和固定基板数据中的元件名称一致，但是固定基板
侧的元件数据不存在就会发生该错误。
《对策》
请确认、修改固定基板的元件数据后，再次读入对象的基板数据。
Ea725
送料器类型不一致错误
【原因】
虽然读入的基板数据内的元件名称和固定基板数据中的元件名称一致，但是送料器类
型不一致就会发生该错误。
《对策》
请变更对象元件的送料器类型后保存基板数据，再次读入基板数据。
不知何时基板数据的元件信息
已经变化
【原因】
由于实施了固定基板匹配功能，可以对元件数据作覆盖保存。固定基板的匹配功能，
仅限在该功能的设置画面有效，每次在读入基板数据时，进行元件数据的匹配作业。
也就是，要对在固定基板中登录的相同名称的元件数据，对同一送料器类型的元件数
据作任意编辑时，该基板数据在被读入的瞬间就被替换为固定基板的元件数据。
《对策》
由于固定基板匹配功能，不能进行基板的重写时，请将固定基板匹配功能设置为无效。
