3-60
3
7

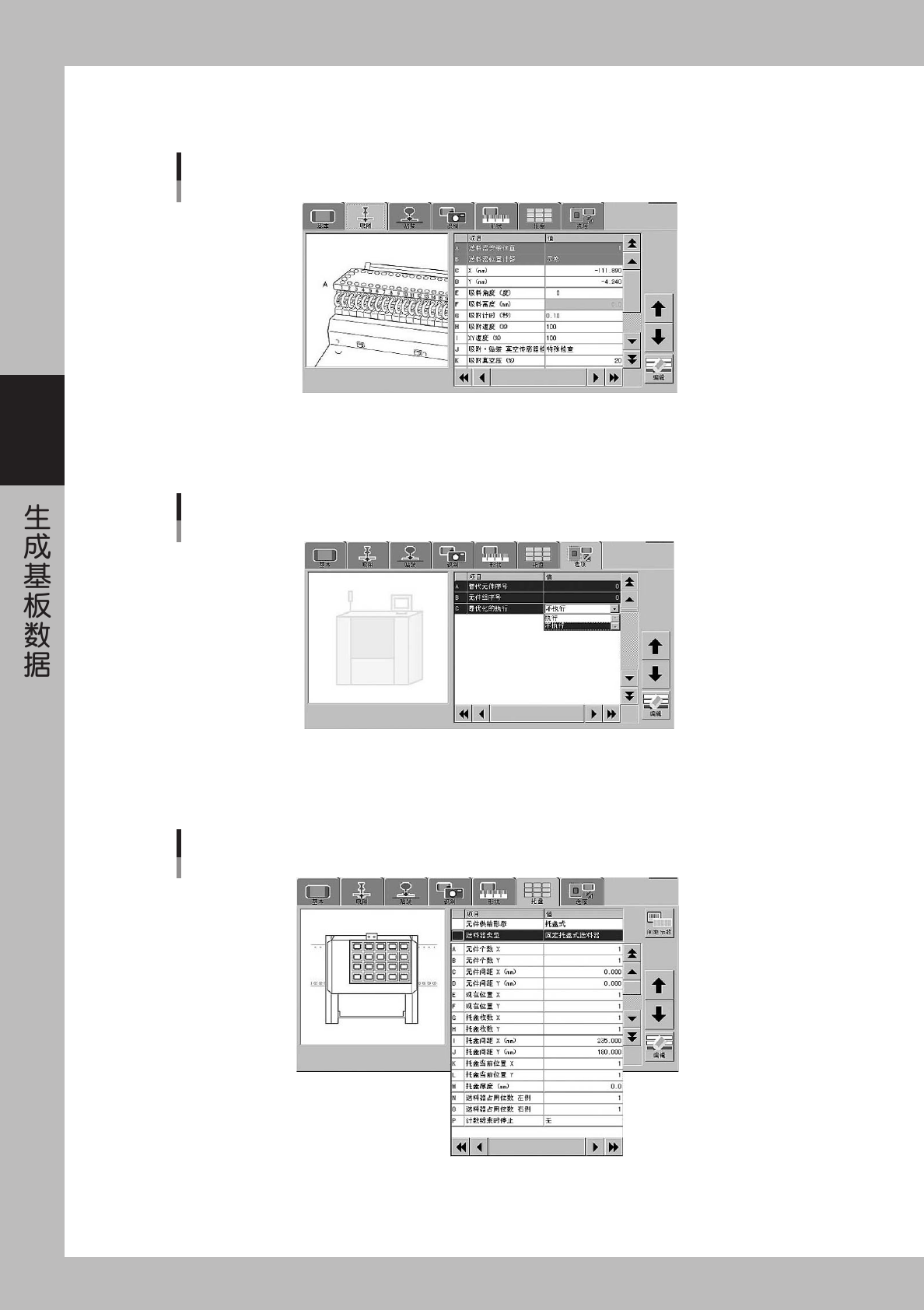

设置「送料器位置计算」。
将吸附系数的「送料器位置计算」设置为「示数」。
送料器位置计算
26341-E0-00
8
设置「最优化的执行」。
打开「选件」图标画面，将「最优化的执行」设置为「不执行」。
设置「最优化的执行」
26342-E0-00
9
设置托盘参数。
打开「托盘」图标画面，请按下图所示设置各种参数。
托盘参数
26343-E0-00
3-61
3
A、B: 元件个数 X、Y
设置托盘的 X、Y 各方向中存在的元件个数。为如图所示的托盘，元件个数 X 是「5」、元件个数是「4」。
C、D: 元件间距 X、Y
设置元件是以几毫米的间隔排列在托盘上的。
E、F: 目前位置 X、Y
指定从托盘原点 ( 面对贴片机时离托盘的左前角最近的元件的中心位置 ) 数起的第几列的元件开始作业。新建元件信息时，
一般将「目前位置 X」和「目前位置 Y」都输入「1」。设置为「1」表示从托盘原点位置的元件开始吸附作业。该值会自动更
新，因此可以有时确认目前正在吸附何列何行的元件。
c
注意
固定托盘送料器和传送轨道连动。设置使用固定托盘送料器的元件信息时，必须使传送带宽度与贴装元件的基板宽度一致。
1
2
1
3
4
2 3 4
5
1,1 2,1 3,1 4,1 5,1
1,2 2,2 3,2 4,2 5,2
1,3 2,3 3,3 4,3 5,3
1,4 2,4 3,4 4,4 5,4
X-目前位置
托盘原点
料架原点
X-元件间距
X-元件个数
Y-元件个数
Y-元件间距
Y-目前位置
元件个数／间距／目前位置
25333-E0-00
G、H: 托盘位置 X、Y
安装料架的 X、Y 方向各存在多少枚托盘。
如下图 A 所示，在「托盘枚数 X」中输入「2」、在「托盘枚数 Y」输入「1」。
如下图 B 所示，需在「托盘枚数 X」中输入「1」，在「托盘枚数 Y」中输入「2」。
I、J: 托盘间距 X、Y
安装托盘以几 mm 的间隔排列在料架上。
如下图左面的情况，在「托盘间距 X」中输入「150.00」、「托盘间距 Y」中输入「0.00」。
如下图右面的情况，在「托盘间距 X」中输入「0.00」、「托盘间距 Y」中输入「100.00」。
只有一枚托盘时，「托盘间距 X」和「托盘间距 Y」都输入「0.00」。
K、L: 托盘目前位置 X、Y
指定从料架原点起数的第几列第几行的托盘开始元件吸附作业 ( 参照下图 ) 一般「托盘目前位置 X」、「托盘目前位置 Y」都
输入「1」。设置为「1」，表示从离料架原点最近的托盘开始元件吸附作业。
150.00
1, 1 2, 1
100.00
1, 2
1, 1
托盘目前位置X
托盘枚数／托盘间距
托盘目前位置Y
25334-E0-00
3-62
3
M: 托盘厚度
请输入托盘的厚度。
B
A
元件
托盘
托盘厚度 = A - B
托盘厚度
25335-E0-00
N、O: 送料器占有位数左侧、右侧
将固定托盘送料器安装在送料器架上时，需以 Step5 设置的「送料器安装位置」为标准，设置左右不能安装几个 8mm 的带式
送料器。例如，固定托盘送料器占有了送料器架 NO.109 〜 135，如果将送料器安装位置设置在「NO.120」处，NO.120 的左
侧 NO.109 〜 119 不可能安装送料器，因此在「送料器占有位数左侧」中输入「11」。
同时，右侧 NO.121 〜 135 也不能安装送料器，所以在「送料器占有位数右侧」中必须输入「15」。
109 135120
不可能安装送料器
送料器架
固定托盘
送料器
左侧
右侧
送料器占有位数
25336-E0-00
P: 计数结束时停止
设置为「有」的情况下，设置的元件个数完成后，机器会自动停止运行。设置为「没有」的情况下，设置的个数完成后，机
器会返回最初位置继续元件的吸附。一般情况下，将设置定在「没有」上。
0
输入吸附位置「Xmm」和「Ymm」。
请按以下所示，输入成为托盘原点的位置坐标。
1. 打开「吸附」图标画面，在吸附位置「Xmm」和「Ymm」输入「0.00」。
2. 将光标移至吸附位置「Xmm」「Ymm」并按「示教」按钮，显示示教 ( 跟踪 ) 画面。
3. 设置示教 ( 跟踪 ) 的条件，示教装置为「最初的 Head」，速度为「10」左右。
4. 按 [ 追踪 ] 按钮，执行追踪。将贴片机的贴装头 1 移至机械原点。
5. 在「点示教」图标画面，将示教装置与成为托盘原点的位置一致。
操作画面上的「方向」键，将示教装置移至料架原点最近位置元件中心的正上方。
6. 按［示教］按钮，在吸附位置「Xmm」和「Ymm」中输入示教坐标。
