3-65 3 5 . 2 基 本 参 数 [数据库]按钮 2 1 基本参数 26 3 46 - E0 -0 0 1 . 标 记 类 型 从 下 拉 式 菜 单 中 选 择 标 记 类 型 。 如 使 用 基 准 功 能 请 选 择 「 基 准 标 记 」 , 如 使 用 坏 标 记 功 能 请 选 择 「 坏 板 标 记 」 。 如 将 基 准 标 记 作 坏 板 标 记 使 用 时 , 请 设 置 为 「 坏 板 标 记 用 基 准 …

3-64
3
5.1 生成顺序

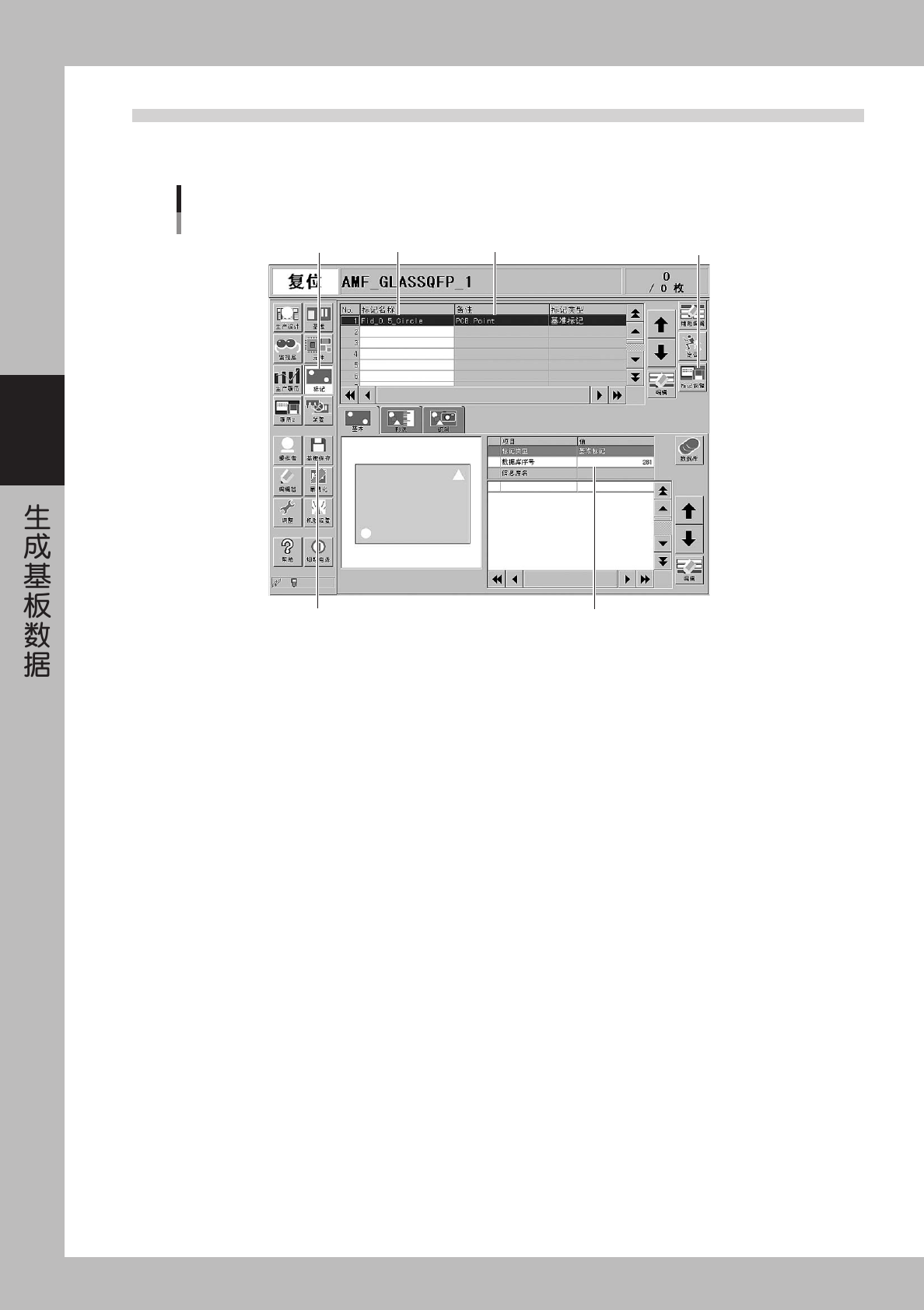

按按钮区域的「标记」按钮,打开下图所示的标记画面。在画面上部的数据 No. 行中输入「标记名称」和「备注」,
在下部的列表中设置各种参数。
Step 2Step 1 Step 3
Step 5
Step 4Step 7
标记画面
26345-E0-00
1
按 [ 标记 ] 按钮,打开标记画面。
2
输入「标记名称」。
分别以半角英数字输入标记名称,字数限制在 20 字以内,输入时不能使用空格键。
3
输入「备注」。
根据需要输入备注内容。( 不输入也无妨 )
4
设置参数。
一边选择「基本」、「形状」、「识别」图标,一边在画面右下方显示的一览中设置参数。
5
执行标记调整。
确认和调整已设置的参数 ( 被称为「标记调整」)。标记调整作业请参照本章「5.5 执行标记调整」。
6
重复上述作业。
对基板上使用的全部标记执行上述作业。
7
保存数据。
按按钮区域的 [ 基板保存 ] 按钮,保存数据。

3-65
3

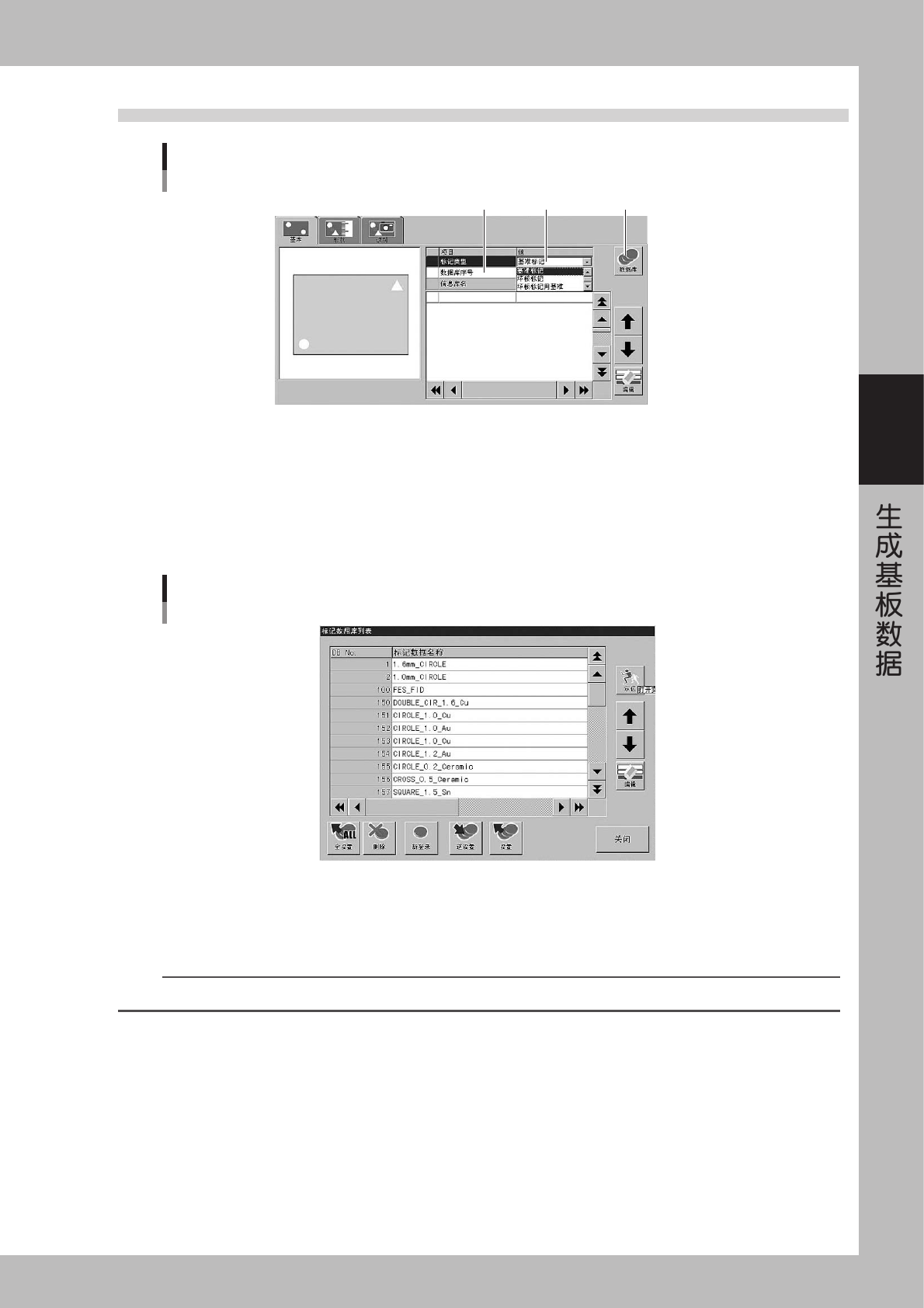

5.2 基本参数
[数据库]按钮
2 1
基本参数
26346-E0-00
1. 标记类型
从下拉式菜单中选择标记类型。如使用基准功能请选择「基准标记」,如使用坏标记功能请选择「坏板标记」。如将基准标记
作坏板标记使用时,请设置为「坏板标记用基准标记」,这里设置的项目被显示在数据 No. 的「标记类型」栏中。
2. 数据库序号
从数据库复制参数值时,复制自处的数据库 NO. 被显示。
需从数据库复制参数值时,请按 [ 数据库 ] 按钮,「标记数据库列表」画面显示,从中选择复制自处数据,按 [ 设置 ] 按钮复制。
标记数据库列表
26347-E0-00
3. 信息库名
标记数据的信息库名被显示。
将光标移至信息库名,按「编辑」按钮,与信息序库的链接设置被显示。
n
要点
关于信息库的设置请参阅第 6 章「3. 建立 XML 信息库」。此外,使用该功能的条件是必须为 XML 数据。

3-66
3
5.3 形状参数
形状参数
26348-E0-00
A: 形状类型
形状类型有以下 5 种类。请从下拉式菜单中选择与使用的标记相符的种类。
形状类型 说 明 例
圆形
正方形·长方形
正三角形
特殊形状
角检出
标记形状为圆形时选择。
标记形状为正方形·长方形时的选择。
标记形状为正三角形时选择。
标记形状为圆形、正方形、长方形、正三角形以外的一个整
体时选择。
需将图样的角部作为标记进行检出时选择。
形状类型
25337-E0-00
