3-45 3 4 . 8 . 2 执 行 B G A 球 引 角 元 件 的 信 息 编 辑 使 用 元 件 辅 助 调 整 设 置 B G A 球位 置 信 息 。 由 于 识 别 元 件 时 使 用 该 信 息 ， 使 C S P 等 的 微 型 B G A 型 元 件 的 识 别 成 为 可 能 。 进 行 该 球 引 角 元 件 的 编 辑 ， 必 需 将 基 本 参 数 的 「 校 正 类 型 」 设 置 为 「 B G A …
3-44
3
■ 如果发生 1 次或 1 次以上的错误，必须进行下列作业。
n
要点
确定由多视觉相机识别的元件定义形状时，请以元件在多视觉相机的上方从左向右通过时的识别图像为基准。
e

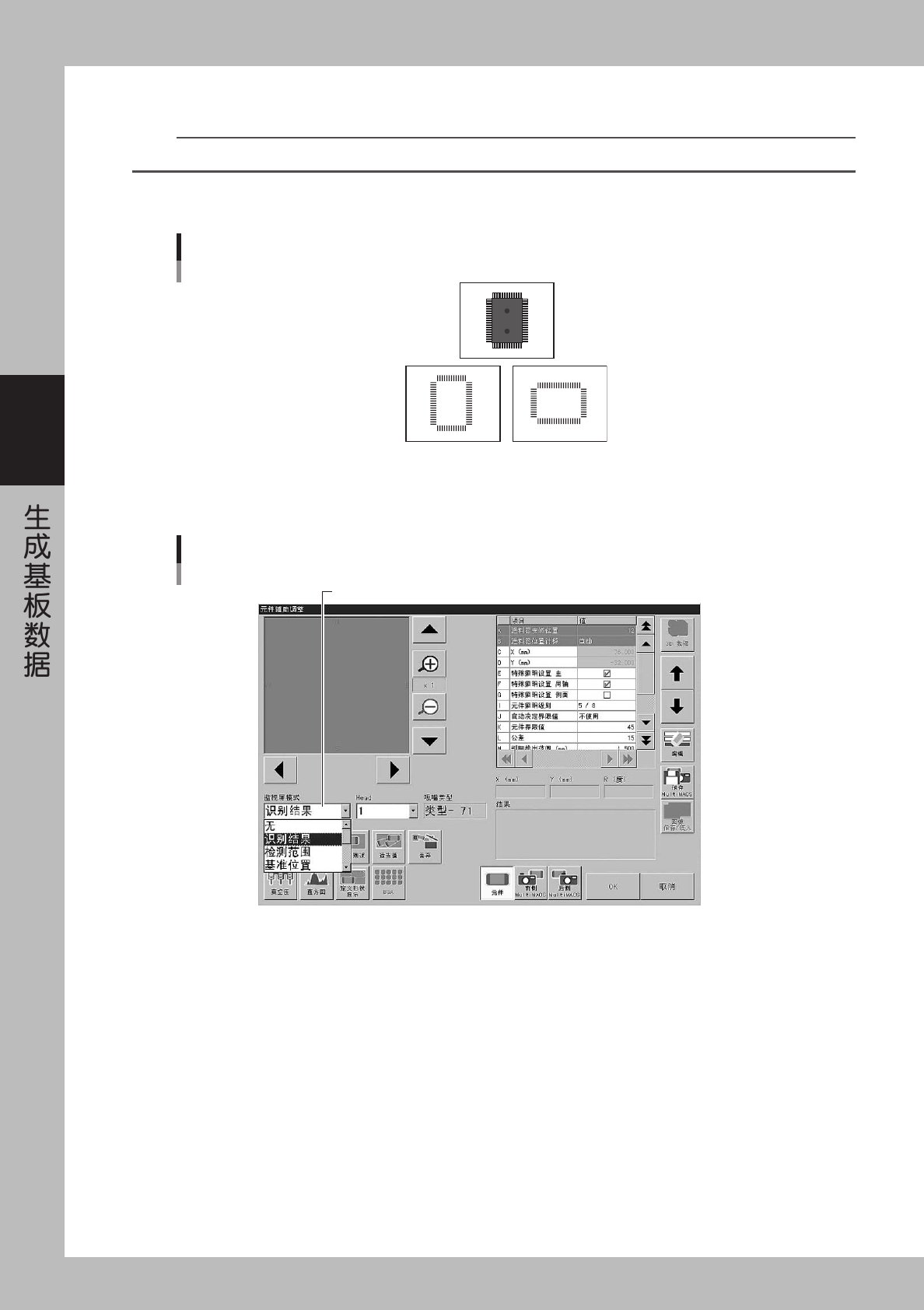

1. 认真确认画面上的元件姿态，请按 [ 定义形状显示 ] 按钮。画面中，由元件信息定义的元件形状被显示，请确认与识别测
试时的图像是否一致。如果角度不一致，请先停止元件调整作业，在变更「吸附」参数的「吸附角度」。
9632 Z00
OK NG
实际的元件形状
定义形状
定义形状显示画面
25323-E0-00
2. 请确认元件的大小、引脚的数量等参数是否正确。将元件调整项目的「监视屏模式」设置为「识别结果」后，请再次执行「元
件识别测试」。因为结果会被显示，请将识别后得到的数值输入形状信息。
将「监视屏模式」设置为「识别结果」
监视屏模式变更画面
26325-E0-00
3. 返回元件调整画面，按 [ 适当值 ] 按钮执行元件参数的最优化作业。最优化完成后，自动在参数中输入适当值。
4. 请再次执行「元件识别测试」。多次实施后，如果没有发生错误就可终止。请将元件调整项目「监视屏模式」的设置恢复
为「无」。
0
丢弃元件。
请按 [ 丢弃 ] 按钮将吸附着的元件在丢弃位置丢弃。如果不要自动执行丢弃作业，请按下列顺序取出元件。
e
1. 请按 [ 吸附 ] 按钮。
2. 如果贴装头在吸附元件的位置停下，请按紧急停机按钮，用手取出元件。
3. 请按 [ 丢弃 ] 按钮，停止贴装头的负压。
q
退出。
请按 [OK] 键，退出元件调整作业。
3-45
3
4.8.2 执行 BGA 球引角元件的信息编辑
使用元件辅助调整设置 BGA 球位置信息。由于识别元件时使用该信息，使 CSP 等的微型 BGA 型元件的识别成为
可能。进行该球引角元件的编辑，必需将基本参数的「校正类型」设置为「BGA」。
1
按 [ 元件调整 ] 按钮，打开球引脚元件的辅助调整画面。
按「元件调整」按钮，打开元件辅助调整画面
元件辅助调整画面（元件）
26326-E0-00
2
按 [BGA] 按钮打开 BGA 编辑画面。
按「
BGA
」按钮，打开
BGA
编辑画面
BGA按钮
26327-E0-00
3-46
3
3
编辑球引脚元件的有无。
请在 BGA 球引脚元件的编辑画面编辑是否存在球引脚元件的信息。请将存在球引脚元件的位置颜色设置
为 ON（色浓），将不存在球引脚元件的位置颜色设置为 OFF（色浅）。
ON/OFF 的切换可双击鼠标或按［设置］／［初始化］按钮进行。
目前编辑中的位置
可以用[方向]键移动
[设置]按钮
[初始化]按钮
BGA球引脚元件编辑画面
26328-E0-00
4
登录数据。
如果完成球引脚元件的编辑请按 [OK] 键，退出编辑后 BGA 球引脚元件的数据被登录。
5
执行识别测试。
请在元件调整画面多次重复识别测试，如果没有发生错误表示 BGA 球引脚元件的编辑正常。如果发生了
错误，请继续执行下述「2 值化级别校正」的作业。
n
要点
如果要辨别球引脚元件的缺损，用正面照明又难于识别时，请用特殊照明并设置为仅限「侧面」。
