3-20 3 4 . 1 生 成 顺 序 按 按 钮 区 域 的 [ 元 件 ] 按 钮 ， 打 开 如 下 图 所 示 的 元 件 信 息 画 面 。 请 在 画 面 上 部 的 数 据 N o . 中 输 入 「 元 件 名 」 、 「 备 注 」 ， 在 画 面 下 部 的 一 览 表 中 设 置 各 种 参 数 。 1 按 [ 元 件 ] 按 钮 ， 打 开 元 件 信 息 画 面 。 Step 1 Step 2 Step 3 …
3-19
3
4. 建立元件信息
建立贴装在基板上的元件数据。如下图所示，元件信息按每个登录元件的名称，分别设置了各种参数。设置这些
参数时，先从数据库中复制出形状相似的样本数据，再变更不同部分的参数。以下以具有代表性的元件为例，具
体说明各个参数的设置方法。
元件参数的构成
元件名
提示
校正组
校正类型
使用吸嘴
元件供给形态
送料器类型
(送料间距)
丢弃方法
重新执行次数
传送带Y轴速度
数据库序号
（信息库名）
送料器安装位置
送料器位置计算
X、Y
吸料角度
吸料高度
吸附计时
吸附速度
XY速度
吸附·贴装真空传感器检查
吸附真空压
吸附时刻
吸附动作
轴停止
下降
上升
贴装高度
贴装时间
贴装速度
XY速度
吸附·贴装 真空传感器检查
贴装真空压
贴装动作
轴停止
下降
上升
（校正组）
（校正类型）
外形尺寸XY
外形尺寸元件厚度
检出线位置
检出线宽度
引脚数量
引脚间距
反射引脚长度
etc.
元件供给形态
送料器类型
元件个数XY
元件间距XY
目前位置XY
托盘枚数XY
托盘目前位置XY
托盘厚度
送料架No.
ect.
识别装置透过·反射
特殊照明设置 主·同轴·侧面
元件照明级别
元件界限值
公差
引脚检出范围
形状基准角度
元件识别亮度
MultiMACS
检测敏感度
允许值
替代元件序号
元件组序号
最优化的执行
26313-E0-00
参考
被显示的参数随着所选元件、元件供给形态的不同而改变。
3-20
3

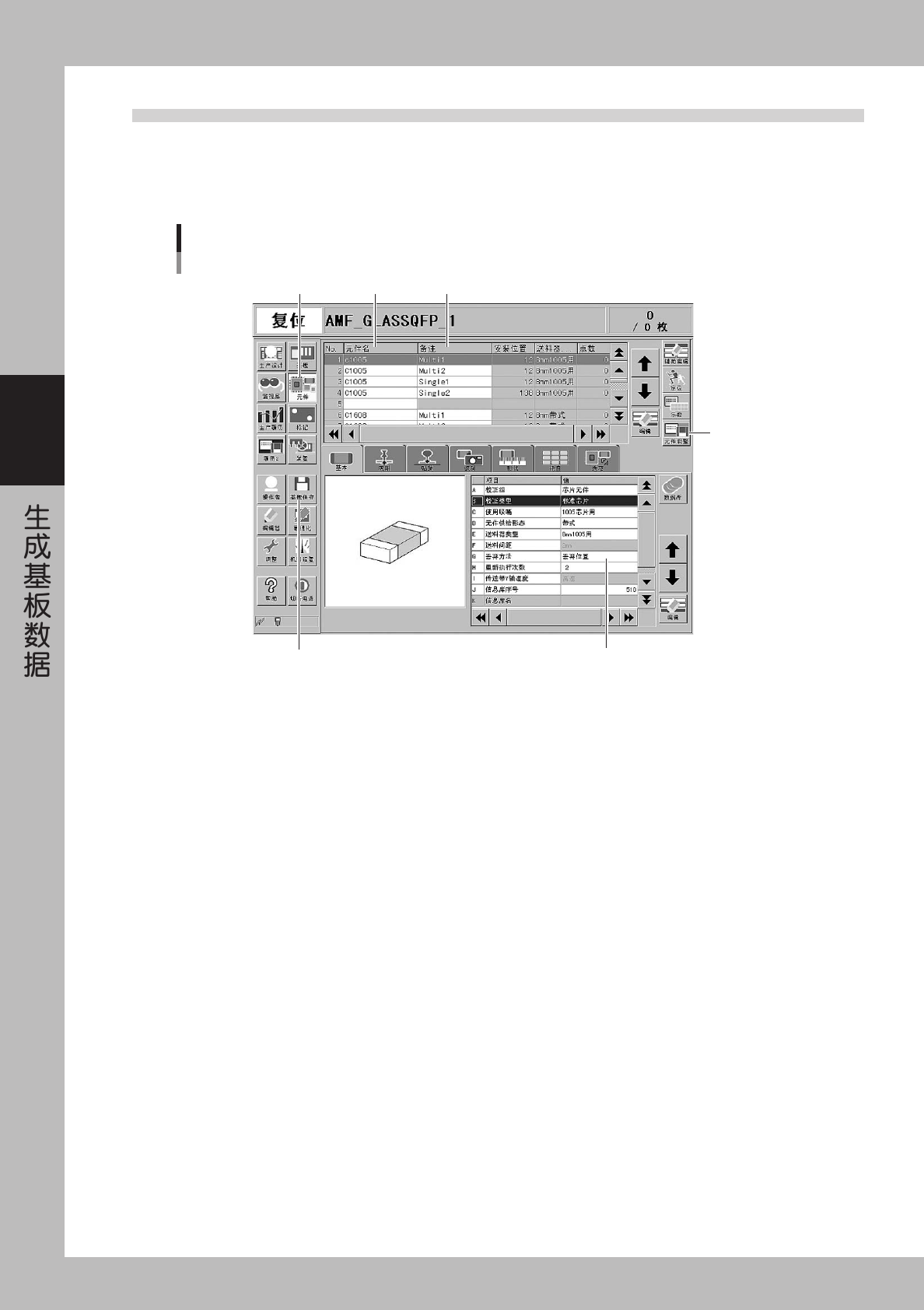

4.1 生成顺序
按按钮区域的 [ 元件 ] 按钮，打开如下图所示的元件信息画面。请在画面上部的数据 No. 中输入「元件名」、「备注」，
在画面下部的一览表中设置各种参数。
1
按 [ 元件 ] 按钮，打开元件信息画面。
Step 1 Step 2 Step 3
Step5
Step 4Step 7
元件信息画面
26314-E0-00
2
输入「元件名称」。
请在「元件名称」中以半角英数输入 20 个字以内的印刷在卷带盘或元件上的名称，输入名称时不能使用
空格键。
3
输入「备注」。
根据需要输入备注 ( 如没有内容，不输入也无妨 )。
4
设置参数。
请边选择「基本」、「吸附」、「贴装」、「识别」、「形状」等图标，边在画面下部的一览表中设置参数。
5
执行元件调整。
对已经设置的参数实施确认和调整的作业 ( 被称为「元件调整」)。( 请参阅本章「4.8 元件调整」)。
6
重复上述操作。
对基板上贴装的所有元件实施上述操作。
7
保存数据。
按 [ 基板保存 ] 按钮，保存数据。
3-21
3

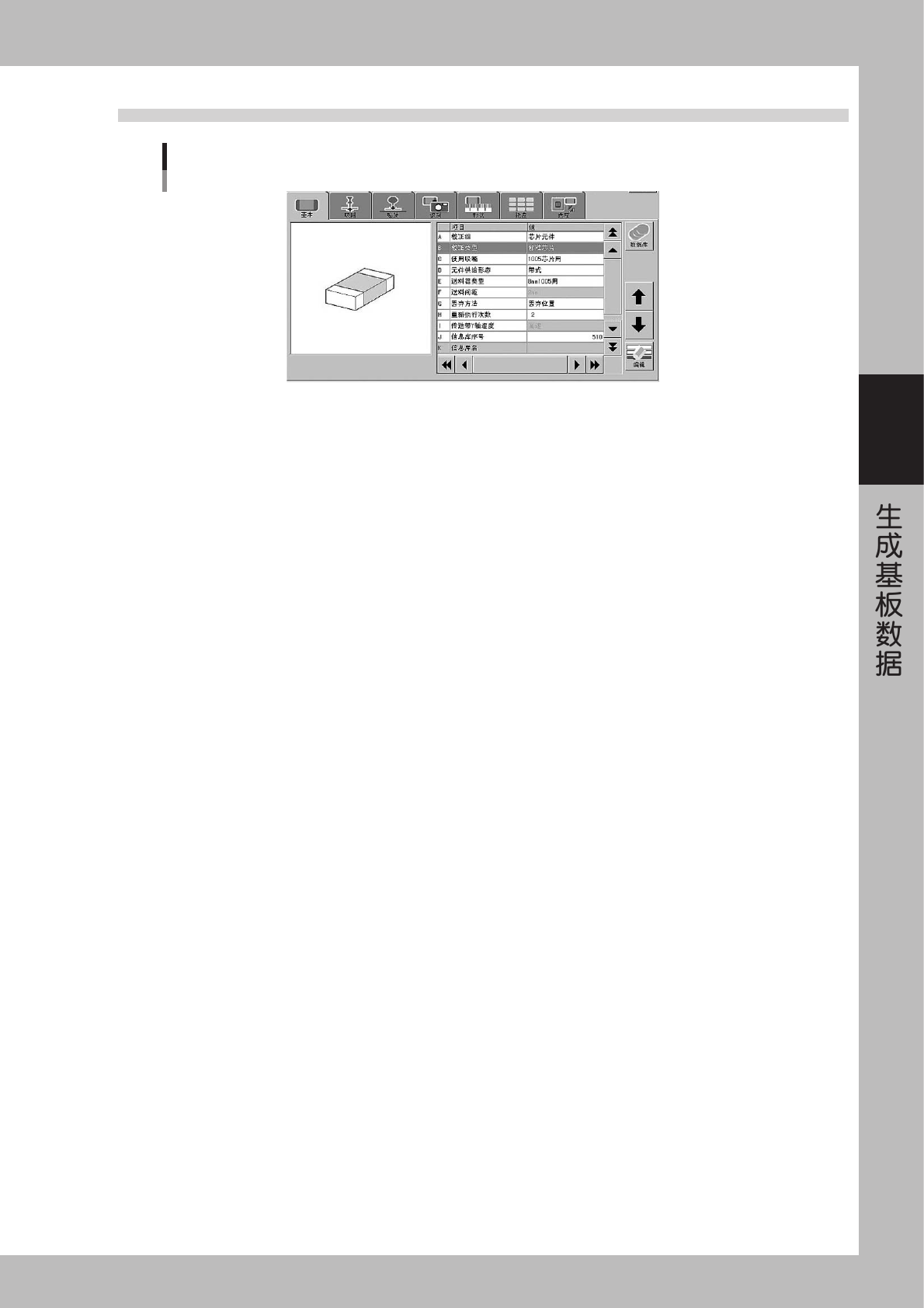

4.2 基本参数
基本参数
26315-E0-00
A: 校正组
请从「芯片元件」、「IC 元件」、「球引脚元件」、「接插件」、「特殊元件」中选择。
B: 校正类型
请指定元件的种类。
■ 芯片元件
· 标准芯片
不探测元件的引脚而是先检测 4 角，并从 4 角算出中心位置和倾斜度。识别方形芯片元件时，请设置为「标准芯片」。如
果该设置不能完成识别，请试用「特殊芯片」或「极小芯片」识别。
· MELF 芯片
MELF 芯片专用的设置。
· 裸芯片
裸芯片专用的设置。
· 圆柱芯片
适用于圆柱形且形状上没有方向性的元件。
· 特殊芯片
在「标准芯片」中添加了识别「引脚宽度」参数后的设置。当识别外形宽度和引脚宽度不同的元件时选择。如果该设置不
能完成识别，请试用「2 端子」的设置。
· 极小芯片
针对识别元件时，反射部分比实际元件的尺寸小的芯片元件设置的。尤其适用 0603 等微型芯片。
■ IC 元件
· 2 端子
在「标准芯片」中添加了识别「引脚宽度」和「引脚长度」参数后的设置。请在「标准芯片」及「特殊芯片」不能完成方
型芯片的识别时选择。
· 微型 Tr/SOT
适用于 N、S 方向中存在相同形状的引脚，但各方向的引脚数量不同的元件。
· P-Tr
与微型 Tr/SOT 同样，适用于 N、S 方向中存在相同形状的引脚，但各方向的引脚数量及引脚形状不同的元件。
· SOP
适用于 E、W 方向中存在相同形状的引脚、各方向的引脚数量相同、引脚超出铸模外侧的元件。
