5-21
5

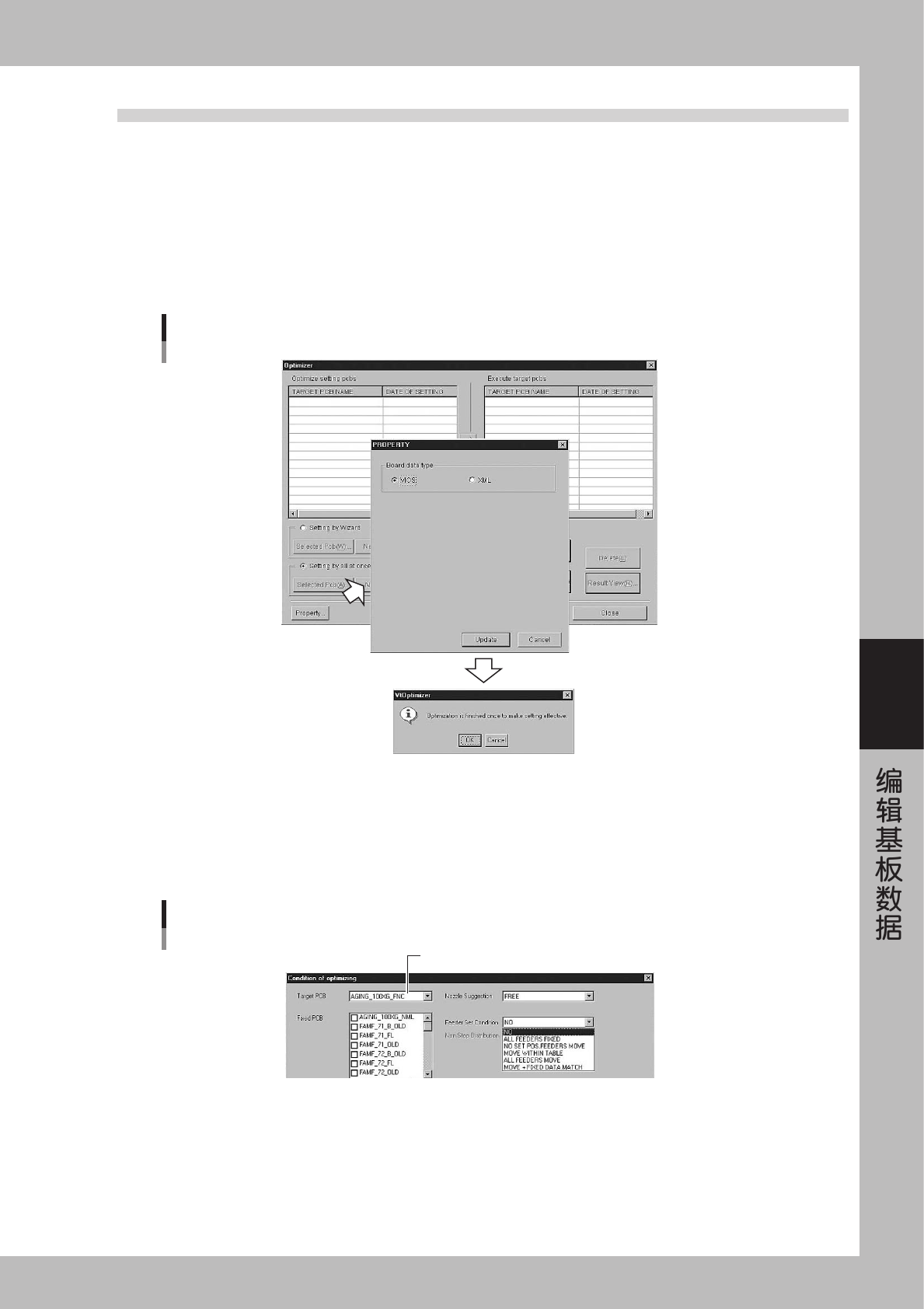

3.1 设置最优化的条件
以下说明设置基板数据最优化条件的方法。
1
按 [ 最优化 ] 按钮。
显示选择最优化的基板数据的画面。
2
按「Property」按钮，选择基板数据类型。
选择「VIOS」或「XML」中的一个，按［Update］按钮。确认对话框被显示为有效地进行设置，一旦按［OK］
键，最优化就结束。请再次按［最优化］按钮。
最优化数据的选择
26526-E0-00
3
选择最优化的基板。
■ 选择 VIOS 形式
1. 按 [New Pcb(I)...] 按钮，显示「Condition of optimizing」画面。
2. 从「Target PCB」的下拉菜单中选择基板。
选择基板
VIOS的选择
26527-E0-00
5-22
5
■ 选择 XML 形式
1. 按 [New Pcb(I)...] 按钮，显示「Condition of optimizing」画面。
2. 按 [Select] 按钮，从文件夹中选择最优化基板。
XML基板的选择
26528-E0-00
4
选择固定基板。
固定基板指由送料器安装位置决定无需用最优化变更该位置的基板数据。这里选择的基板数据的设计在不
变更条件的前提下进行最优化作业。
固定基板的选择
VIOS的情况
26529-E0-00
5
选择「Nozzle Suggestion」。
· FREE
为使周期最短，吸嘴被自动设置。
· CURRENT
选择了该项目后，便可以在左下方的「Non Stop Distribution」栏输入，各贴装头使用的吸嘴可以用手
动方式设置。
· EDITING
直接使用数据最优化执行前的设置。
吸嘴决定方法
26530-E0-00
5-23
5
6
指定「Feeder Set Condition」条件。
送料器位置决定
26531-E0-00
· NO
不进行数据最优化。
· ALL FEEDERS FIXED
只进行元件的贴装顺序和贴装头的最优化作业。不进行送料器安装位置的最优化作业。
· NO SET POS. FEEDERS MOVE
实施元件贴装顺序和贴装头的最优化的同时，请将最佳送料器安装号码分配到元件信息的「送料器安
装号码」被设置为「0」的数据中。
· MOVE WITHIN TABLE
实施元件的贴装顺序和贴装头的最优化的同时，各送料器桌面内送料器安装位置被最优化。
· ALL FEEDERS MOVE
实施元件的贴装顺序和贴装头的最优化的同时，对固定元件以外的所有的送料器安装位置实施最优化
作业。
7
优先指定送料器架。
优先指定前后或左右的送料器架后，执行送料器架位置的最优化作业时，配置比该送料器架多的送料器。
8
保存设置。
请按 [Setting Save] 按钮。
9
要对其他基板执行最优化时，请重复上述作业。
