2-29
2
· 标记监视屏模式
请设置标记识别时监视屏模式。根据被设置的项目，在画面上显示识别结果的数字、2 值图像等。该显示方式可在运行过程
中作变更。
「无」
显示用相机摄得的图像，但不显示识别结果等数字。
「识别结果」
显示检测到的标记中心位置的坐标（像素）等。
「2 值图像」
显示相机摄下的经 2 进制编码后的结果图像。
「多值图像」
显示相机摄下的经图像处理后的多值图像。
「跟踪结果」
用线勾画出通过识别得到的标记和背景的界限。
「基准圆」
勾画从已检出标记的中心开始设定的数据直径的标记。( 只有特定的识别方式可行 )
「内外接圆」
勾画从已检出标记的中心开始的内接圆和外接圆。( 只有特定的识别方式可行 )
「误差图像」
显示误差图像。( 只有特定的识别方式可行 )
「个别数据」
检出复数物体时，个别的数据被显示。( 只有特定的识别方式可行 )
2-30
2

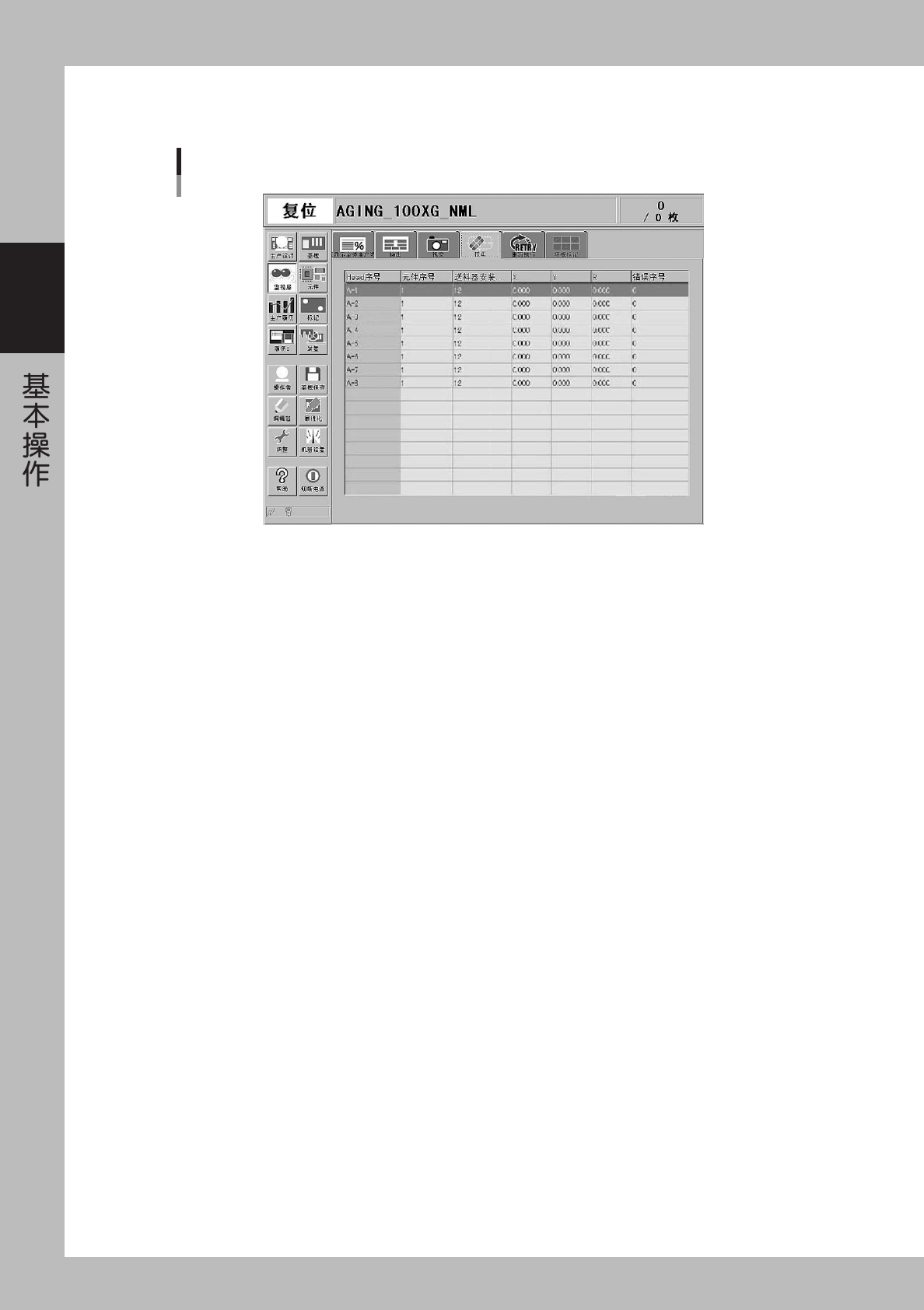

■ 监视屏 : 校正
请用一览表的形式显示机器自动运行中元件识别结果的校正量、错误编号等。
监视屏：校正
26218-E0-00
· Head 序号
显示贴装头的序号。显示从目前开始吸附的 1 个周期中使用的贴装头号码的识别结果，但是在相机完成图像识别后才能显示。
· 元件序号
显示该贴装头吸附、识别的元件序号。
· 送料器安装序号
显示该贴装头吸附、识别的元件的送料器序号。
· 校正量 X、Y、R
显示该贴装头识别的元件校正量。该数值表示从吸嘴的中心开始的位置的偏移量。
· 错误序号
显示该贴装头识别失败时的错误序号。
2-31
2

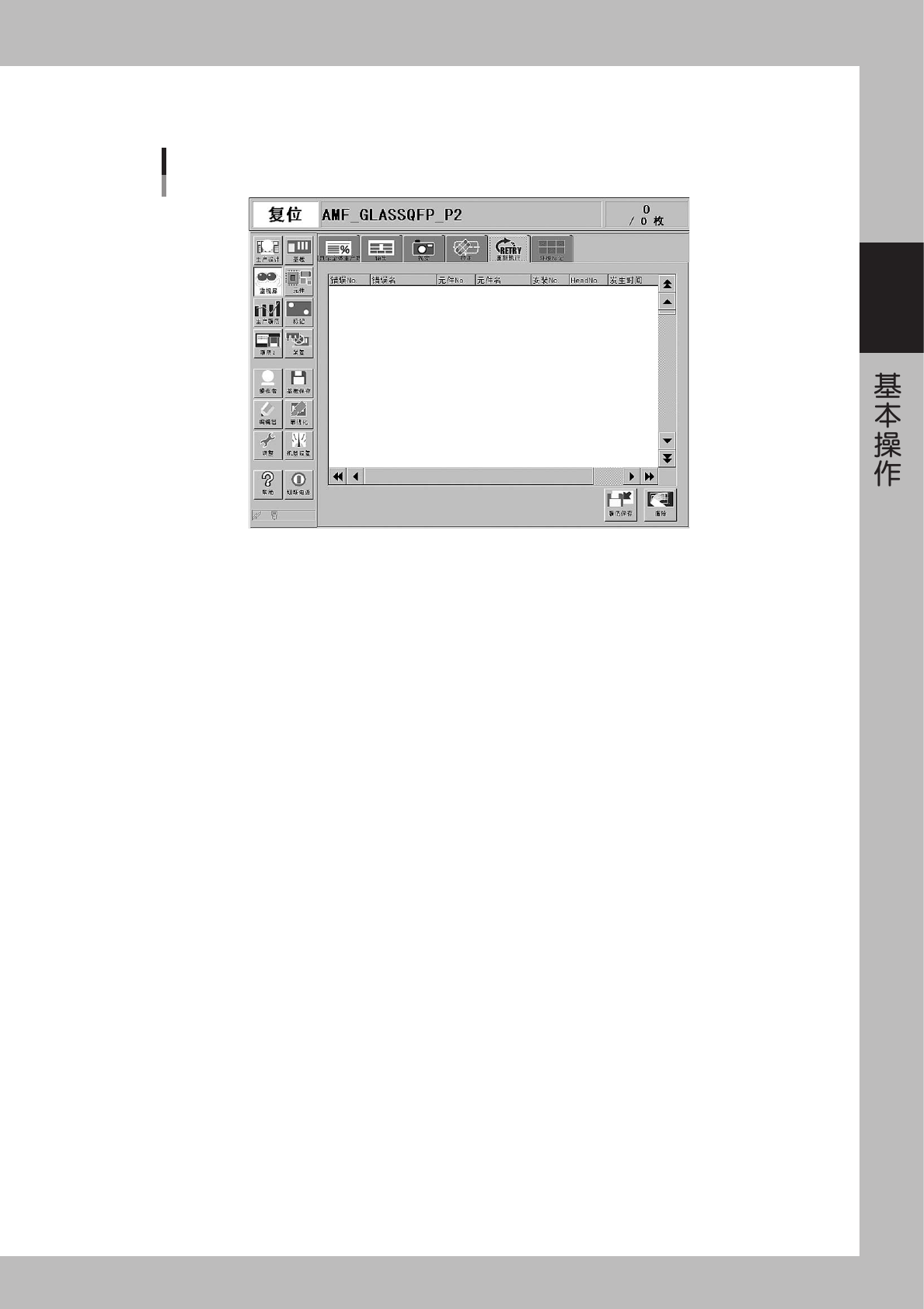

■ 监视屏 : RETRY( 重新执行 )
显示过去发生的 100 个错误履历。
监视屏：重新执行
26219-E0-00
