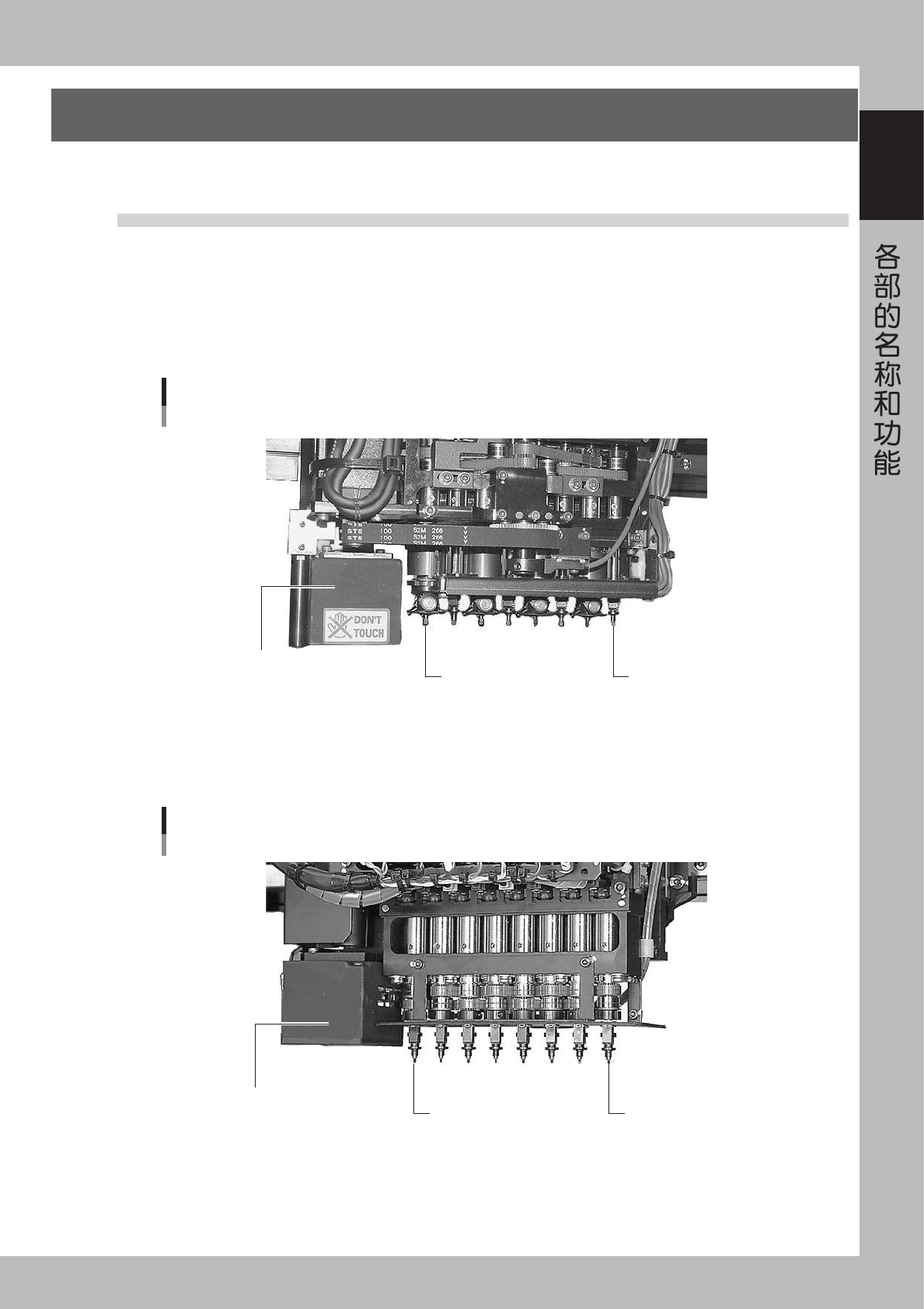

3. 贴装头部
贴装头部被安装在机器的 XY 轴上，进行元件的吸附和贴装。以下就贴装头部的构成和吸嘴的种类作具体说明。
3.1 吸附 · 贴装元件的贴装头
3.1.1 8 连线 (FNC) 型贴装头
8 连线 (FNC) 型贴装头配备 8 个可以吸附 · 贴装元件的贴装头。机器正面的右端开始分别排列了 1 〜 8 号贴装头。
各贴装头配备的吸嘴间距为 16mm，与送料器安装孔的间距一致。
8 连线 (FNC) 型贴装头的第 2、4、6、8 号贴装头，具有飞行式交换吸嘴 (FNC) 的功能，即贴装头在移动中也可以
进行吸嘴的交换。
8连线(FNC)型贴装头
YV100Xg-F, YV100XTg-F
贴装头8号
贴装头1,3,5,7: 标准型
贴装头2,4,6,8: FNC型
贴装头1号
移动相机／照明装置
(识别基准标记用)
25106-E0-00
3.1.2 8 连线 (STD) 型贴装头
8 连线 (STD) 型贴装头与 (FNC) 型贴装头同样，配备 8 个可以吸附 · 贴装元件的贴装头。机器正面的右端开始分
别排列了 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm，与送料器安装孔的间距一致。
8连线(STD)型贴装头
YV100Xg-S, YV100XTg-S, YV180Xg-S
贴装头8号
贴装头1号
移动相机／照明装置
(识别基准标记用)
25107-E0-00
1-8
1

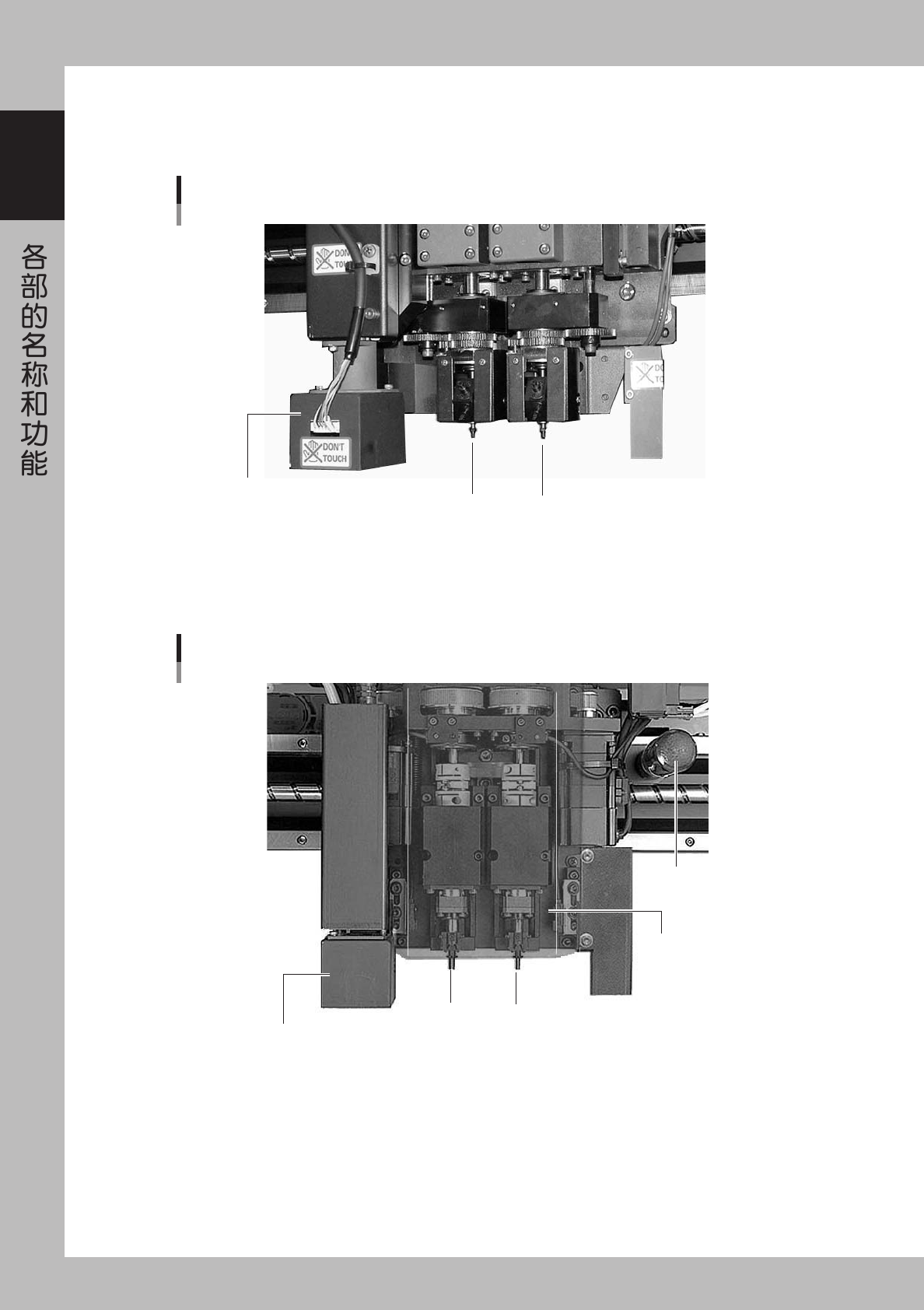

3.1.3 YV88Xg-F
YV88Xg-F 配备了 2 个贴装头，都具有飞行中快速交换吸嘴的功能 (FNC)。机器正面右侧的贴装头为 1 号，贴装头，
左侧为 2 号贴装头。装配在贴装头上的吸嘴间距为 48mm。
YV88Xg-FNC 型贴装头
贴装头2号
贴装头1号
移动相机／照明装置
(识别基准标记用)
25108-E0-00
3.1.4 YV88Xg-S
YV88Xg-S 与 YV88Xg-F 同样，配备了 2 个贴装头。机器正面的右侧的装贴头为 1 号装贴头，左侧为 2 号装贴头。
装配在贴装头上的吸嘴间距为 48mm。
YV88Xg-SF 型贴装头
贴装头部移动用手柄
移动相机／照明装置
(识别基准标记用)
贴装头2号
贴装头1号
贴装头保护罩
25109-E0-00
1-9
1

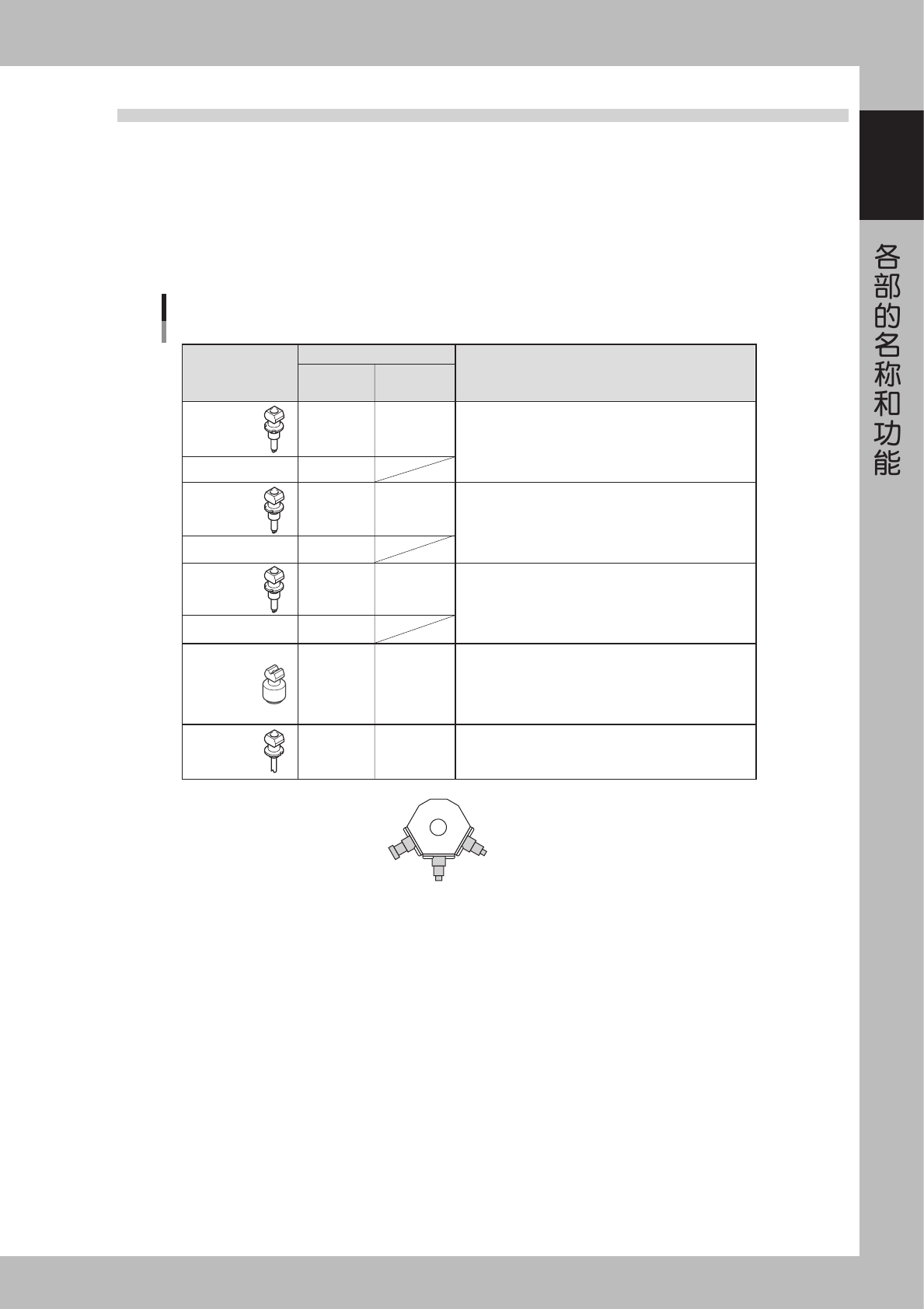

3.2 吸嘴种类
为使元件的吸附质量稳定，必须根据不同元件使用不同的吸嘴。以下具体说明各贴装头上可以安装的吸嘴。
3.2.1 8 连线贴装头用吸嘴
8 连线 (FNC) 型贴装头中的第 1，3，5，7 号贴装头可以选择装配 5 种吸嘴 (TypeA)。第 2，4，6，8 号贴装头可
以选择装配飞行式吸嘴交换站 (FNC) 用的吸嘴 (TypeF)。
8 连线 (STD) 型贴装头可以从 5 种吸嘴 (TypeA) 中选择。( 标准规格为手动交换 )
YV100Xg 如果装配了选件中的吸嘴交换站，那么 1，3，5，7 号贴装头可以自动交换吸嘴。
吸嘴类型
标准配置贴装头No.
对应元件例
Type 71A
Type 71F
Type 72A
Type 72F
Type 73A
Type 73F
Type 74A
Type 76A
0603
~
1005规格的元件、微型铸模晶体管等
1608
~
3216规格的元件、微型铸模晶体管等
4532
~
7343规格的元件、SOP10
~
20mm
和□5
~
□16mm的QFP等
YV100Xg:
SOP30mm、□15
~
□32mm的QFP,BGA、接插件
YV100TXg:
SOP/SOJ,CSR(
~
□25mm)的QFP,BGA、接插件
YV180Xg:
SOP30mm、□15
~
□30mm的QFP,BGA
圆柱芯片(MELF芯片)专用
8连线
FNC型
8连线
STD型
1、3、5、7
2、4、6、8
1、3、5、7
2、4、6、8
1、3、5、7
2、4、6、8
1、3、5、7
1、3、5、7
所有贴装头
所有贴装头
所有贴装头
所有贴装头
所有贴装头
8连线贴装头所用的吸嘴类型
T
yp
e 72 F
Type 73F Type 71F
2
1
3
1
~
3：指示架No.
从齿轮侧看到的FNC吸嘴断面图
25110-E0-00
TypeA 吸嘴
TypeA 吸嘴 (71A、72A、73A、74A、76A) 可以安装在所有的 8 连线 (STD) 型的所有贴装头上，此外，还可以配置在 8 连线 (FNC)
型贴装头的第 1，3，5，7 号上。
TypeF 吸嘴
8 连线 (FNC) 型贴装头的第 2，4，6，8 号的前端配备了飞行式吸嘴交换 (FNC) 功能的吸嘴。
各贴装头可以配置 3 种吸嘴 (71F、72F、73F)。
