3-15
3
3.4 基准标记参数
基准功能就是根据识别设置在基板上的基准标记的结果，校正基板的基准孔、外形加工误差、由基本固定装置产
生的误差及基板局部歪斜的功能。为了使用基准功能，需设置基准标记。基准标记 2 点 1 组或 4 点 1 组，各个标
记的形状各异也无妨。使用基准标记的数据，必须事先在标记信息中登录。( 请参阅本章的「5. 建立标记信息」。)
4
1
5 6
87 9
2
3

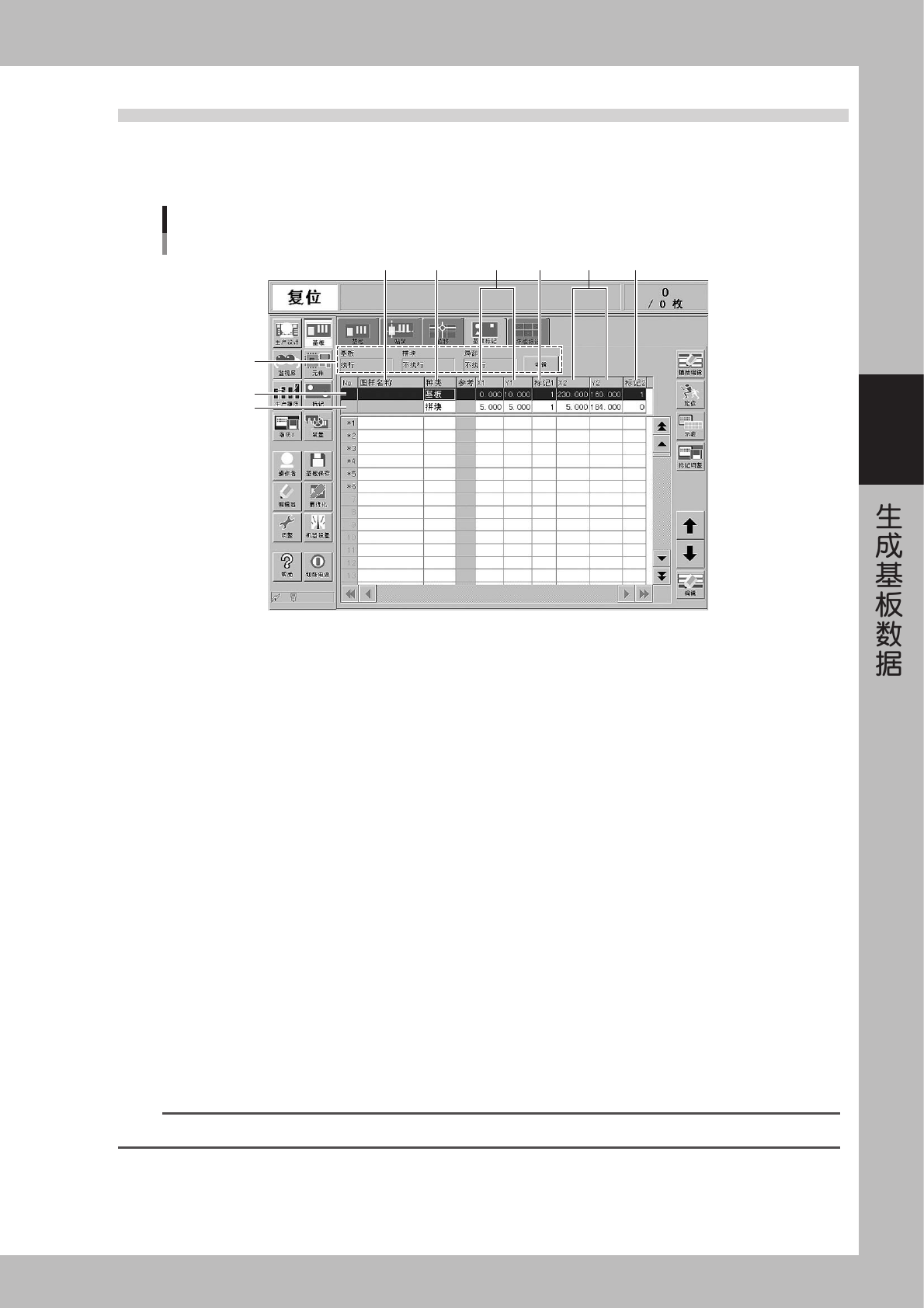

基准标记参数画面
26312-E0-00
1. 基板、拼块、局部
基准功能大致分为以下几种，以基板单位设置的「基板」基准，以拼块为单位设置的「拼块」基准，以贴装数据为单位设置
的「局部」基准。将要执行的基准功能设置为「执行」，能有效地使用基准功能，如要变更请按 [ 编辑 ] 按钮。
2. 基板
在参数一览表的最上一行，设置基板基准标记。
3. 拼块
在参数一览表的第 2 行，设置拼块基准标记。
4. 图样名称
输入基准标记的名称。( 第 1 行和第 2 行不能输入。)
5. 种类
在参数一览表的第 3 行以下，指定局部基准功能的种类。从「点」、「局部」、「4 局部主」、「4 局部次」中选择。
6. X1，Y1
输入基准标记 1 的基板原点开始的 XY 坐标值。按 [ 示教 ] 按钮即可实施示教。
7. 标记 1
请输入基准标记 1 使用的标记号码 ( 在标记信息中已登录的标记 )。
8. X2，Y2
请输入基准标记 2 的基板原点开始的 XY 坐标值。按 [ 示教 ] 按钮即可实施示教。
9. 标记 2
请输入基准标记 2 使用的标记号码 ( 在标记信息中已登录的标记 )。如数值与标记 1 相同，输入值为「0」也无妨。
n
要点
按 [ 示教 ] 按钮也可以进行标记 XY 坐标的示教，该坐标数据的正确性直接影响了贴装的精度，建议使用并输入正确的设计数据。
3-16
3

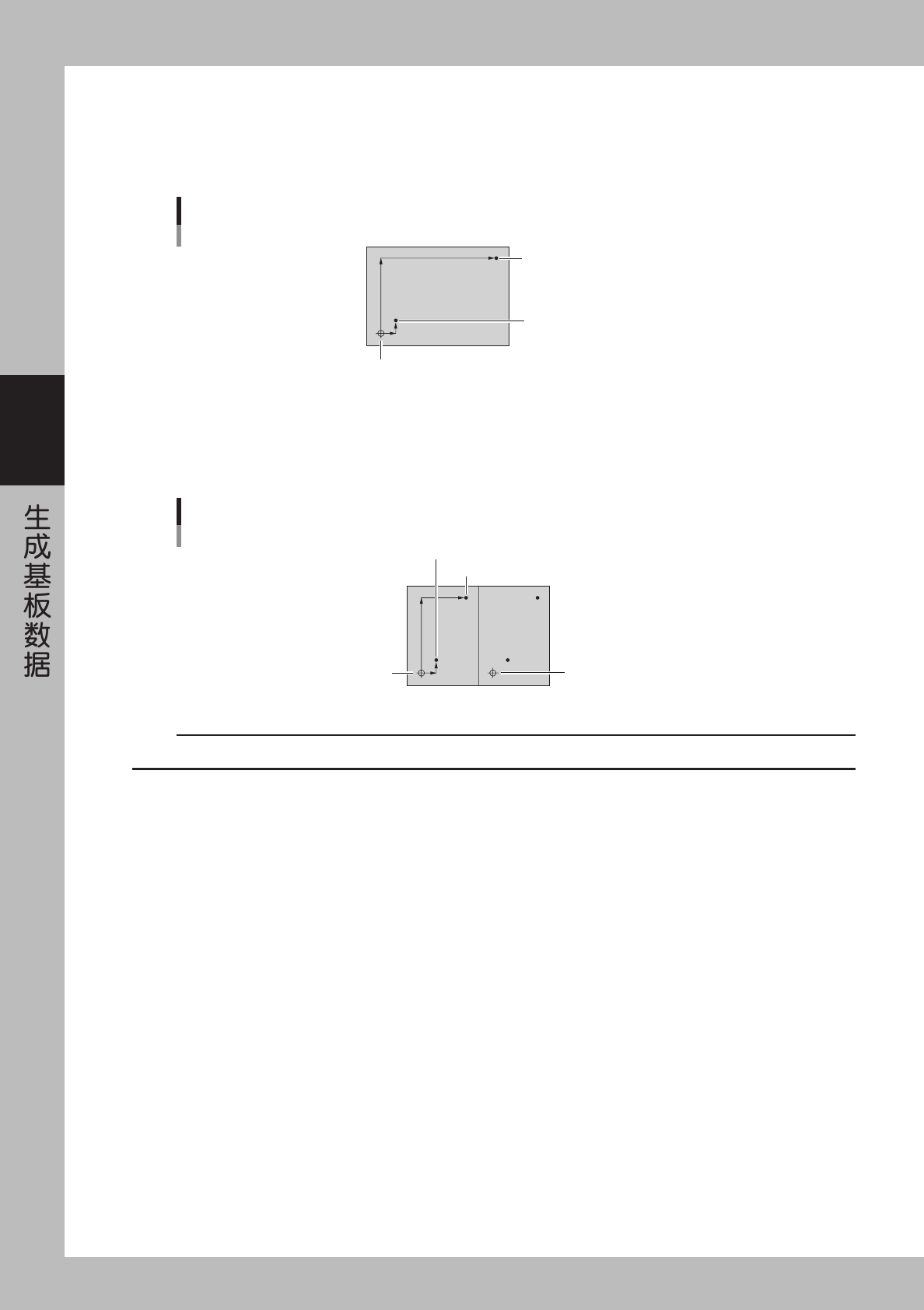

3.4.1 基板基准功能
基板基准功能即是使用 2 个 1 组的基准标记，对基板全体进行位置校正的功能。
特别对基板固定的不均衡现象非常有效。全体基板必须至少有 1 对的基准标记。如下图所示，请输入基板原点至
标记 1 和标记 2 的 XY 坐标 (mm)。
标记1（X1，Y1）
标记2（X2，Y2
）
基板基准
基板原点
25308-E0-00
3.4.2 拼块基准功能
拼块基准功能即是使用各拼块 2 个 1 组的基准标记进行位置校正的功能。尤其对基板固定不均衡的现象非常有效，
每块拼块至少必须有 1 对基准标记。如下图所示，请输入基准拼块的基板原点至标记 1 和标记 2 的坐标 (mm)。
标记1(X1,Y1)
标记2(X2,Y2)
基准拼块原点
拼块基准
拼块2
25309-E0-00
c
注意
拼块基准功能只有在位移信息的「拼块基准」中已设置的基板数据 ( 使用拼块位移功能的拼块数据 ) 可以使用。
3-17
3

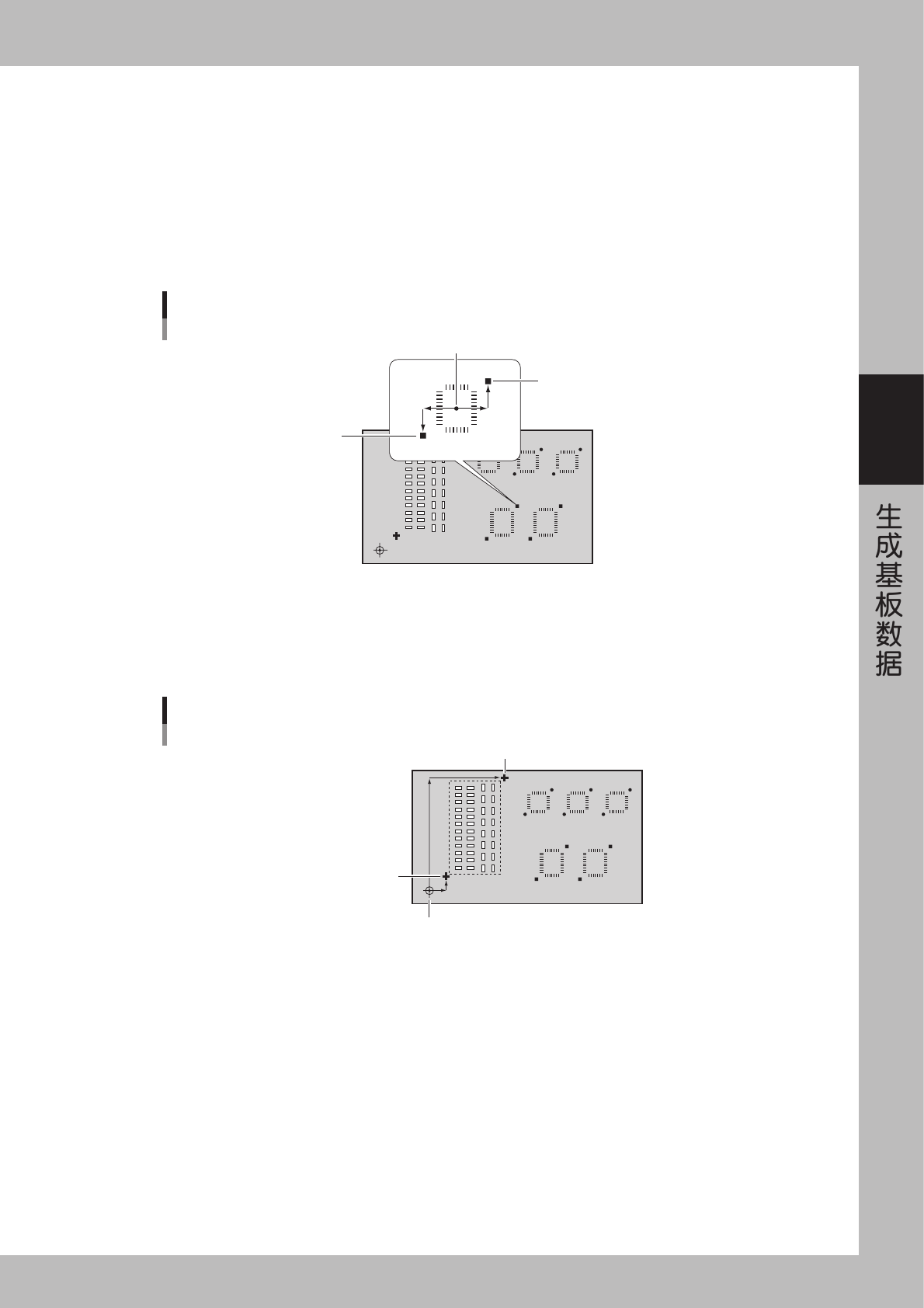

3.4.3 局部基准功能
以贴装数据为单位设置的类型有「点基准」、「局部基准」和「4 点基准」3 种。总称「局部基准」。基板基准和拼
块基准对基板和拼块的全体的位置作校正，局部基准则对局部的位置作校正。
1. 点基准
点基准功能即是对特定的元件贴装位置进行校正的功能。一般，基板越大图样配置的歪斜、扭曲、伸缩等现象越明显。贴装
大型基板中引脚距离小的 QFP 时，使用该功能非常有效。( 基板 / 拼块基准对固定基板的不均衡现象很有效，但是点基准对
这种现象无效。) 请使用设置在要校正元件贴装位置的图样附近的 2 个 1 组的标记。( 标记形状各异也无妨 )。请在各个元件
选择同样类型的、对角位置上的一对标记。
贴装中心位置
点基准
第1标记(X1,Y1)
第2标记(X2,Y2)
25310-E0-00
2. 局部基准
局部基准功能即是用一对基准标记对特定区域的复数个元件的贴装位置进行校正的功能。如果一台传送料架中有几块异种生
产基板，使用局部基准功能，能有效地对其中的每一块进行位置校正。请选择各区域的对角位置的标记 ( 形状各异也无妨 )
作为基准标记。
基板原点或拼块位移
第1标记(X1,Y1)
局部基准
第2标记(X2,Y2)
25311-E0-00
