5-15
5
2. 备注
设置有关位移的提示。
有关位移的自由提示请用半角英数字设置。
c
注意
不能使用空格 ([SPACE])。但是可以用下划线 ([_]) 代替。

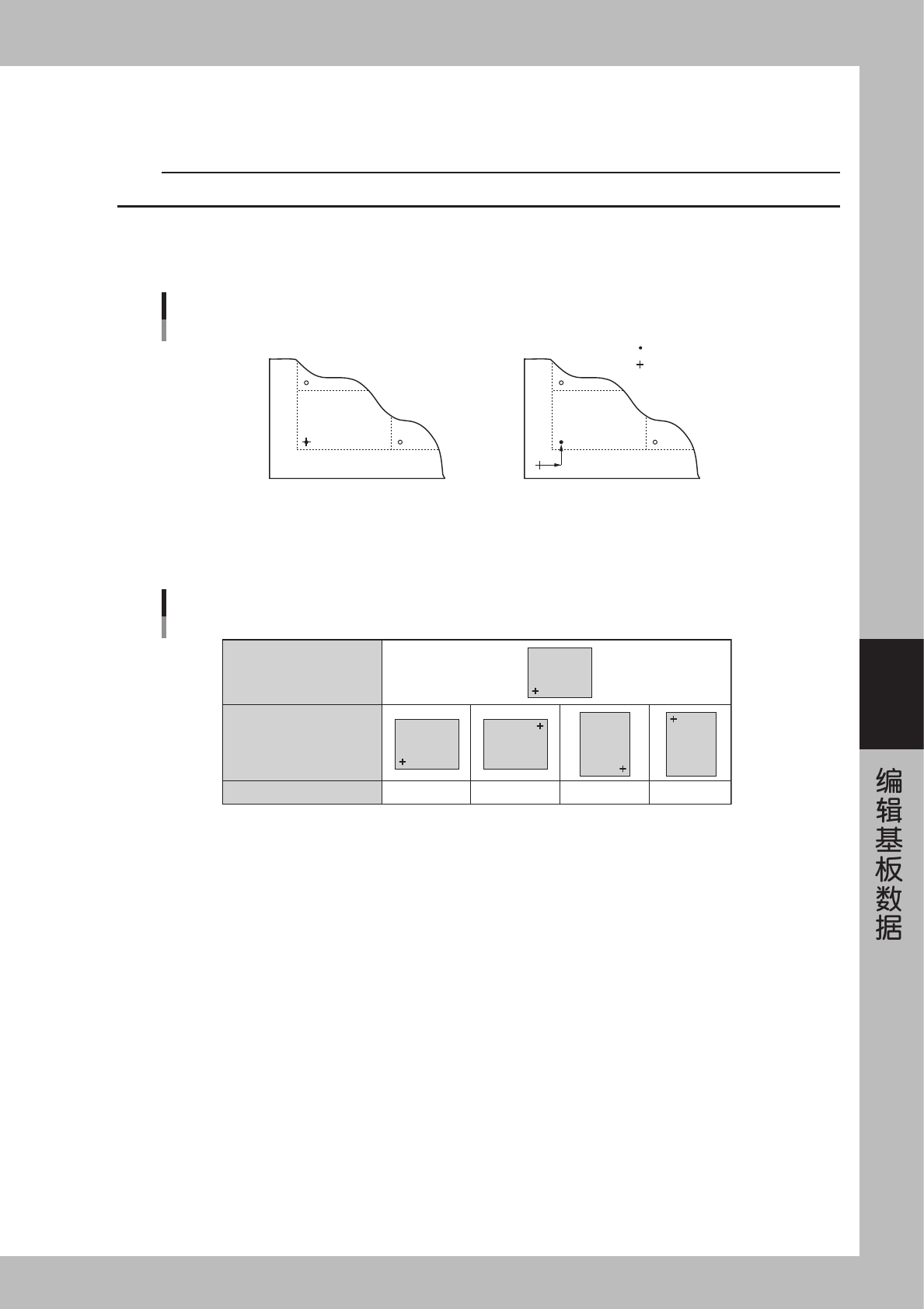

3. X、Y
在「X」「Y」中设置以基板原点为原点的拼块位移的原点坐标。
一般，为了使基板原点和基准块的原点一致，将 XY 坐标设置为 (0.00、0.00)
X
Y
基板原点和基准拼块的原点一致 基板原点和基准拼块的原点不一致
基板原点
基准拼块的原点
XY数据
基板原点和基准拼块的原点
25501-E0-00
4. R
请在基准拼块中输入 0.00。
基准块
(拼块位移No.1)
其它拼块
R
「R」数据
0° 180° 90° -90°
拼块
拼块
拼块
拼块
拼块
25502-E0-00
5-16
5
3
登录其他拼块的信息。
请在第二行以后的行，登录其他位移信息。
0-5
0
-5
40
50 100

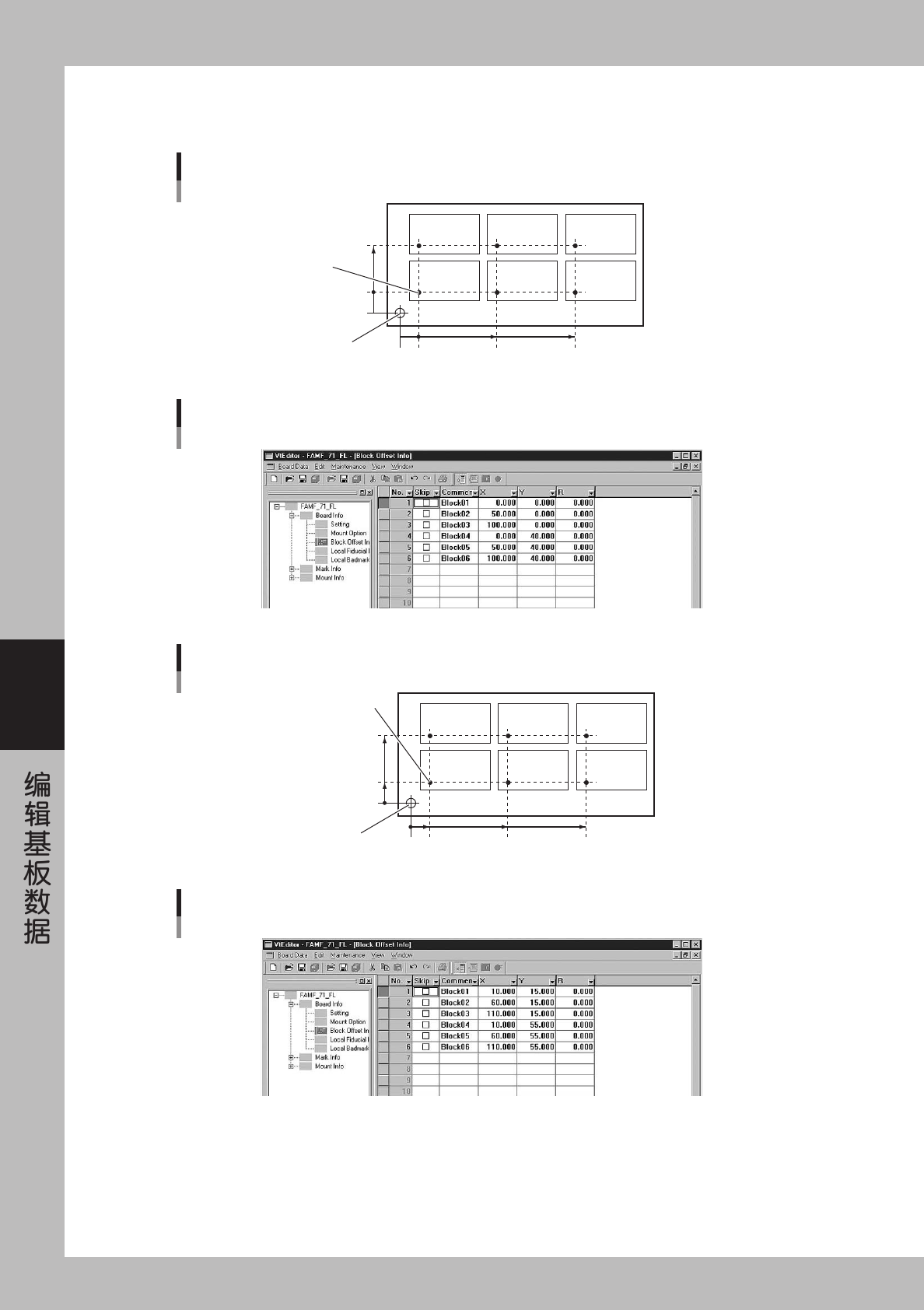

举例说明基板原点和基准拼块原点一致时的状态
基板原点
基准拼块原点
拼块1 拼块2 拼块3
拼块4 拼块5 拼块6
定位针位置
25503-E0-00
基板原点和基准拼块原点一致时的「Block Offset Info」画面
26519-E0-00
100
15
55
60 110
拼块1 拼块2 拼块3
拼块4 拼块5 拼块6
举例说明基板原点和基准拼块原点不一致时的状态
基板原点
定位针位置
基准拼块原点
0
25504-E0-00
基板原点和基准拼块原点不一致时的「Block Offset Info」画面
26520-E0-00
5-17
5

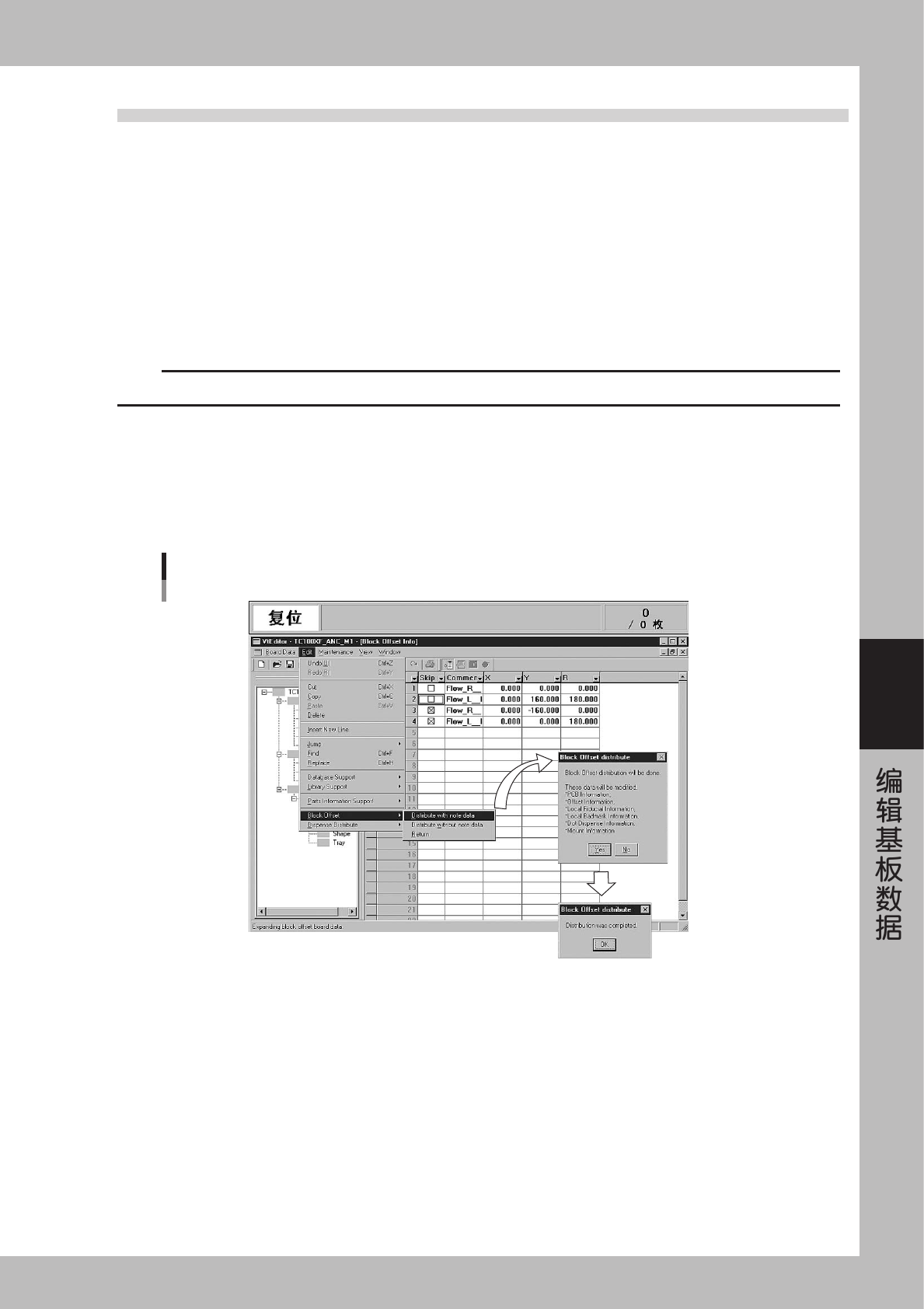

2.2 拼块位移的扩展 · 还原
扩展各拼块的数据，将其变换为整枚基板数据，或将已扩展的数据还原为原拼块数据的功能。将已被进行位移设
置的拼块数据扩展为整枚基板数据的功能，能提高生产速度。
编辑贴装信息时，请根据拼块基板的状态实施作业，通过位移扩展进行最优化和生产。
2.2.1 拼块位移的扩展
扩展位移信息。
1
从「Block Offset」中选择「Distribute with note data」。
请从「Edit」菜单的「Block Offset」中选择「Distribute with note Data」或「Distribute without note
Data」。
c
注意
如果选择「Distribute without note data」，扩展前的数据不被留取，也就不能进行后述的「Return」作业。
2
确认被变更的内容。
显示「Block Offset distribute」对话框，请确认内容后按 [Yes] 按钮。
3
按 [OK] 键。
拼块位移扩展作业完成后，对话框被显示，请按 [OK] 键。
拼块位移
扩展
26521-E0-00
