3-18 3 3 . 4 点 基 准 4 点 基 准 功 能 即 是 根 据 视 觉 识 别 基 板 上 4 个 基 准 的 结 果 校 正 元 件 贴 装 位 置 的 功 能 。 适 合 下 列 场 合 使 用 。 · 适 合 持 有 4 点 以 上 基 准 标 记 的 基 板 · 大 型 基 板 · 容 易 发 生 伸 缩 、 歪 斜 现 象 的 材 质 做 的 基 板 ( 如 碳 酸 纸 、 纸 、 环 氧 玻 璃 、 柔 性 基…
3-17
3
3.4.3 局部基准功能
以贴装数据为单位设置的类型有「点基准」、「局部基准」和「4 点基准」3 种。总称「局部基准」。基板基准和拼
块基准对基板和拼块的全体的位置作校正，局部基准则对局部的位置作校正。
1. 点基准
点基准功能即是对特定的元件贴装位置进行校正的功能。一般，基板越大图样配置的歪斜、扭曲、伸缩等现象越明显。贴装
大型基板中引脚距离小的 QFP 时，使用该功能非常有效。( 基板 / 拼块基准对固定基板的不均衡现象很有效，但是点基准对
这种现象无效。) 请使用设置在要校正元件贴装位置的图样附近的 2 个 1 组的标记。( 标记形状各异也无妨 )。请在各个元件
选择同样类型的、对角位置上的一对标记。
贴装中心位置
点基准
第1标记(X1,Y1)
第2标记(X2,Y2)
25310-E0-00
2. 局部基准
局部基准功能即是用一对基准标记对特定区域的复数个元件的贴装位置进行校正的功能。如果一台传送料架中有几块异种生
产基板，使用局部基准功能，能有效地对其中的每一块进行位置校正。请选择各区域的对角位置的标记 ( 形状各异也无妨 )
作为基准标记。
基板原点或拼块位移
第1标记(X1,Y1)
局部基准
第2标记(X2,Y2)
25311-E0-00
3-18
3

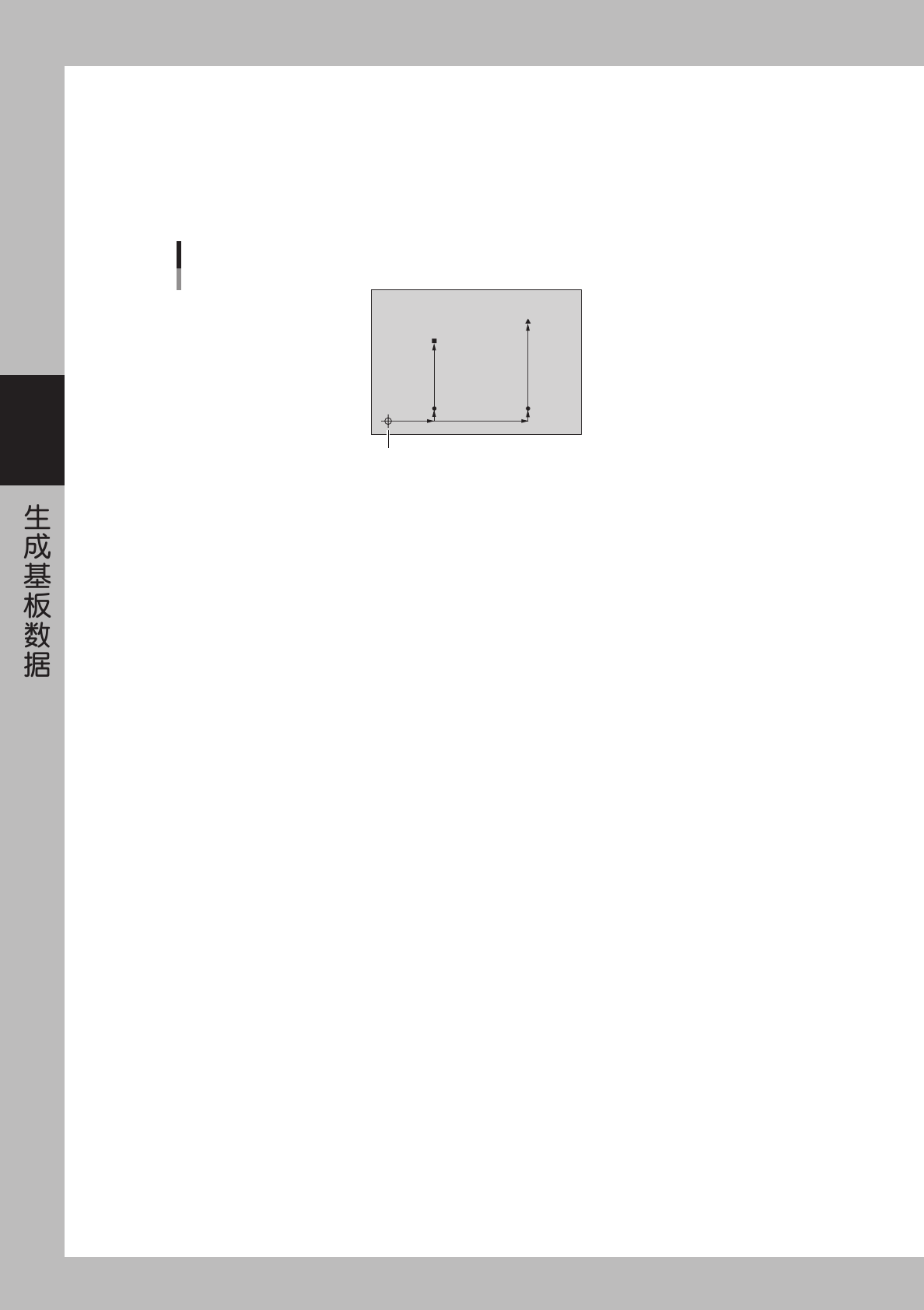

3. 4 点基准
4 点基准功能即是根据视觉识别基板上 4 个基准的结果校正元件贴装位置的功能。适合下列场合使用。
· 适合持有 4 点以上基准标记的基板
· 大型基板
· 容易发生伸缩、歪斜现象的材质做的基板 ( 如碳酸纸、纸、环氧玻璃、柔性基板等 )
数据的设置方法基本上与点基准、局部基准相同。但是 4 点基准中因为基准坐标有 4 点，所以 4 点基准为 1 组，1 组需 2 行 (4
局部主和 4 局部次 ) 的基准数据领域。
(50, 10)
(200, 10)
(50, 150)
(0, 0)
(200, 200)
第3标记
基板原点
以4点基准为例
第2标记
第4标记
第1标记
25312-E0-00
3-19
3
4. 建立元件信息
建立贴装在基板上的元件数据。如下图所示，元件信息按每个登录元件的名称，分别设置了各种参数。设置这些
参数时，先从数据库中复制出形状相似的样本数据，再变更不同部分的参数。以下以具有代表性的元件为例，具
体说明各个参数的设置方法。

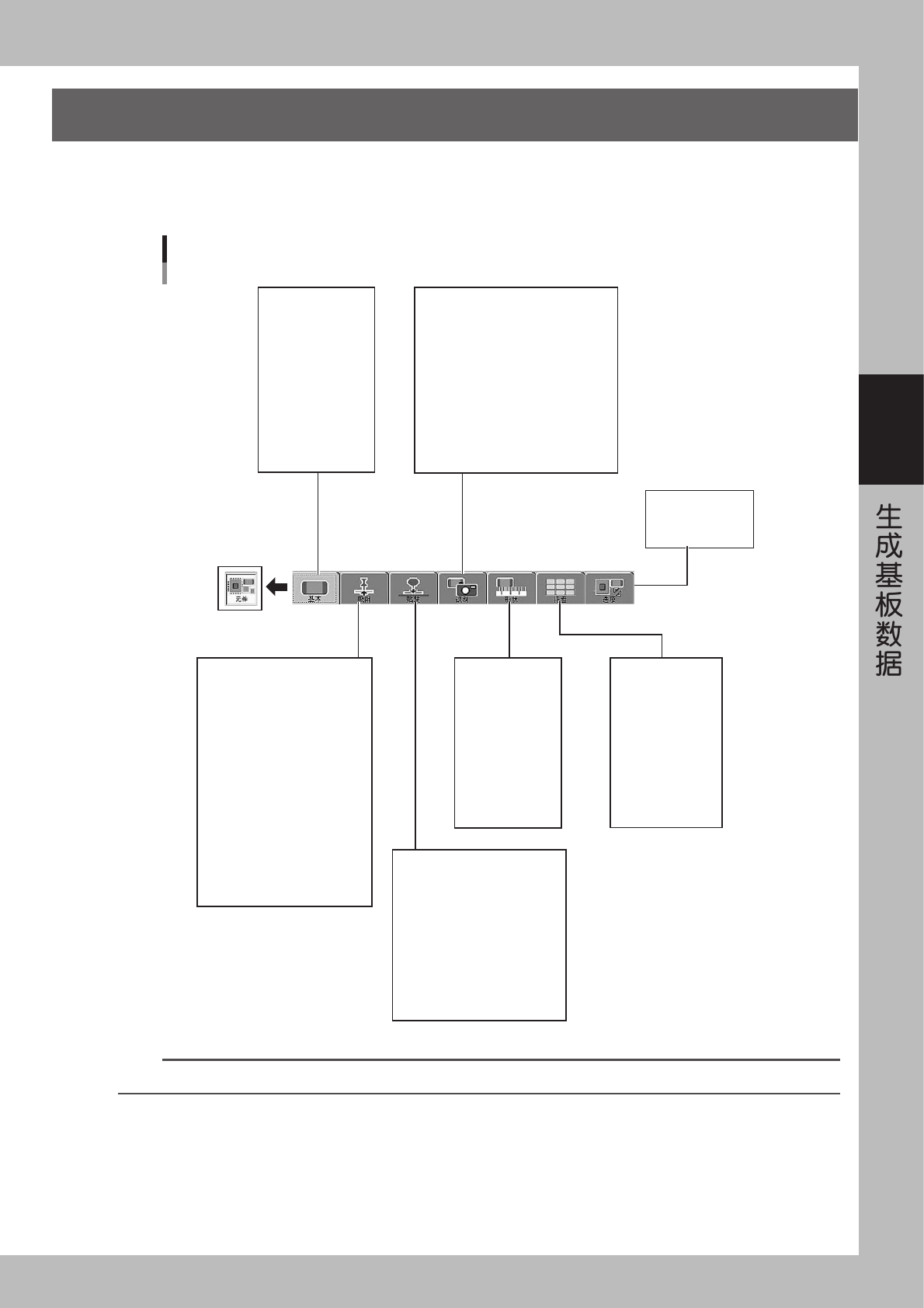

元件参数的构成
元件名
提示
校正组
校正类型
使用吸嘴
元件供给形态
送料器类型
(送料间距)
丢弃方法
重新执行次数
传送带Y轴速度
数据库序号
（信息库名）
送料器安装位置
送料器位置计算
X、Y
吸料角度
吸料高度
吸附计时
吸附速度
XY速度
吸附·贴装真空传感器检查
吸附真空压
吸附时刻
吸附动作
轴停止
下降
上升
贴装高度
贴装时间
贴装速度
XY速度
吸附·贴装 真空传感器检查
贴装真空压
贴装动作
轴停止
下降
上升
（校正组）
（校正类型）
外形尺寸XY
外形尺寸元件厚度
检出线位置
检出线宽度
引脚数量
引脚间距
反射引脚长度
etc.
元件供给形态
送料器类型
元件个数XY
元件间距XY
目前位置XY
托盘枚数XY
托盘目前位置XY
托盘厚度
送料架No.
ect.
识别装置透过·反射
特殊照明设置 主·同轴·侧面
元件照明级别
元件界限值
公差
引脚检出范围
形状基准角度
元件识别亮度
MultiMACS
检测敏感度
允许值
替代元件序号
元件组序号
最优化的执行
26313-E0-00
参考
被显示的参数随着所选元件、元件供给形态的不同而改变。
