3-36
3

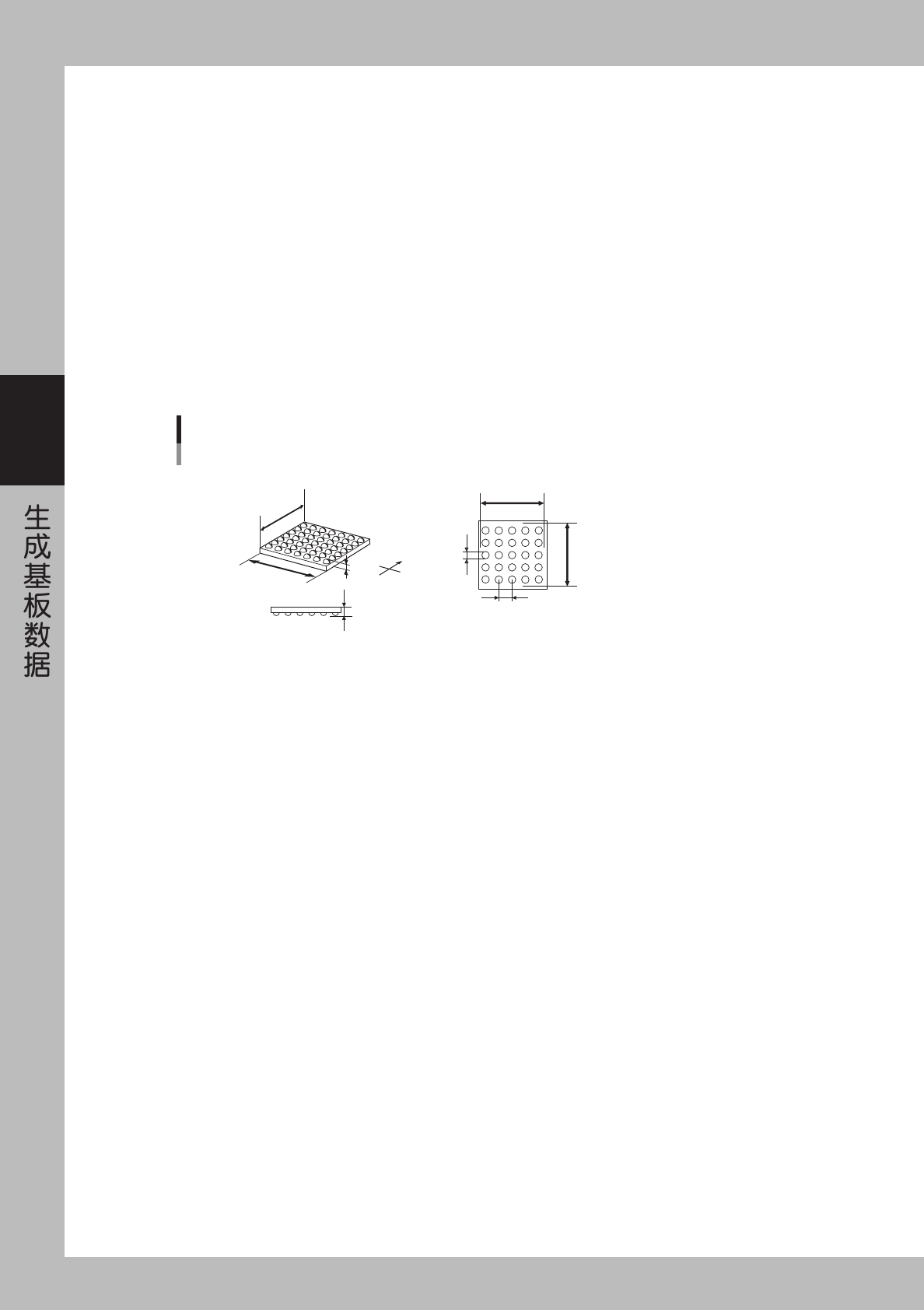

■ 简易 BGA 元件
A，B: 外形尺寸 XY
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
C: 外形尺寸、元件厚度
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
D: BGA 端子总数
请输入元件上存在的端子总数。
E，F:BGA 端子列数 NE
请输入 NE 各个方向的端子的列数。单边存在端子的列数不同时，取端子数多的行的列数。
G: BGA 端子间距
请输入各端子间的距离。
H: BGA 端子直径
请输入端子的直径。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：BGA端子总数
E：BGA端子列数N
F：BGA端子列数E
G：BGA端子引脚间距
H：BGA端子直径
俯视图
侧面图
简易BGA的形状参数
N
S
E
W
B
A
C
E
F
G
H
C
25319-E0-00
3-37
3

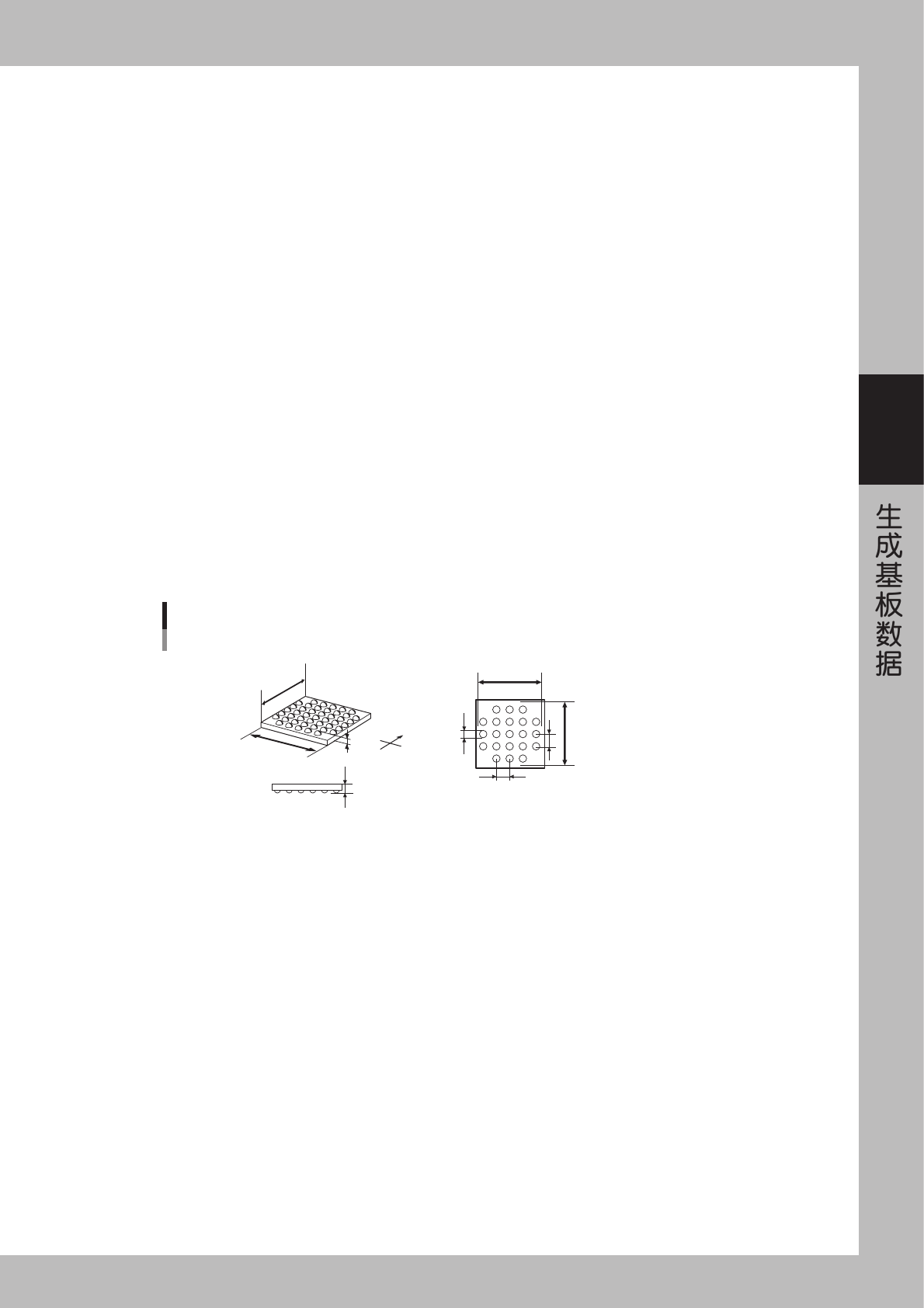

■ BGA
如果将「校正类型」设置为「BGA」，下列参数即被显示。
A，B: 外形尺寸 XY
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
C: 外形尺寸、元件厚度
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
D，E，F: 元件中心歪斜量 XYR
请输入元件的中心与吸附位置的偏移量。
G: BGA 端子总数
请输入元件上存在的端子的总数。
H，I:BGA 端子列数 NE
请输入 NE 各个方向的端子的列数。单边存在的端子列数不同时，请取列数多的数值并输入。
J: BGA 端子间距 N
请输入视窗中 N(North) 处显示的端子间的距离。
K: BGA 端子间距 E
请输入视窗中 E(EAST) 处显示的端子间的距离。
L: BGA 端子直径
请输入端子的直径。
M: 2 值化级别校正
如是 BGA 端子元件，元件基准值无效，可由 2 值化级别校正来替代。例如，画面比实际白光部分更多时，请输入 ( ＋ ) 值。( 详
细内容请参阅后述的「2 值化级别校正」)。
俯视图
BGA的形状参数
N
S
E
W
B
C
H
I
J
L
C
K
侧视图
A
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
G：BGA端子总数
H：BGA端子列数N
I：BGA端子列数E
J：BGA端子间距N
K：BGA端子间距E
L：BGA端子直径
25320-E0-00
3-38
3
■ 接插件
A，B: 外形尺寸 XY
请输入用游标卡尺、微型计测器测得的包括引脚在内的外形尺寸 (mm)。
C: 外形尺寸、元件厚度
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
D 〜 F: 元件中心歪斜量
请在要校正相对元件中心而言的引脚位置时输入。
G: 检出线位置
请设置为了检出从引脚的前端到内侧位置之间的引脚而需划线的位置。
H: 检出线宽度
请指定检查引脚的线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件请设置为「1 〜 2」，0.3 以上的元件请设置为「2 〜 3」，一
般使用初始值。
I: 引脚根数
请输入一边中存在的引脚数。
J: 引脚间距
请输入正确的引脚间的距离。
K: 引脚宽度
请输入正确的引脚的宽度。
L: 反射引脚长
请输入识别时发亮部分引脚的长度。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
J：引脚间距
K：引脚宽度
L：反射引脚长
接插件E的形状参数
俯
视图
S
N
W
E
B
C
A
L
J
K
25321-E0-00
