3-67 3 B : 标 记 外 形 请 输 入 标 记 的 外 形 尺 寸 。 请 参 照 下 表 输 入 用 圆 规 等 测 得 的 正 确 数 值 。 基 本 参 数 的 「 标 记 功 能 」 设 置 为 「 坏 板 标 记 」 时 ， 该 参 数 不 显 示 ， 而 「 标 记 检 出 范 围 」 被 显 示 。 例 标记外型 形状类型 X X Y Y 请输入直径的长度 请输入各边长 请输入一条边的边长 请在「标记外形X」中输…
3-66
3

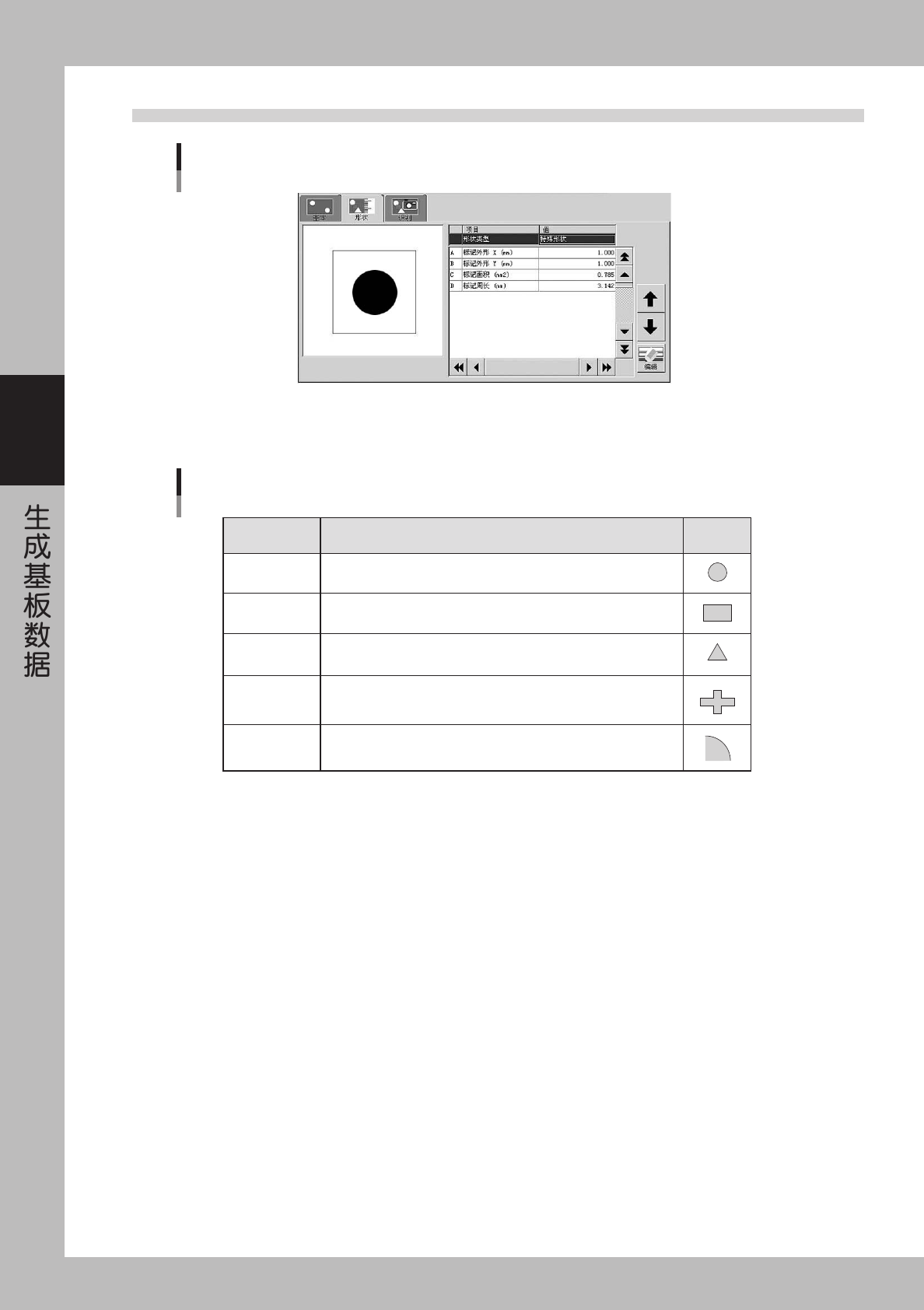

5.3 形状参数
形状参数
26348-E0-00
A: 形状类型
形状类型有以下 5 种类。请从下拉式菜单中选择与使用的标记相符的种类。
形状类型 说 明 例
圆形
正方形·长方形
正三角形
特殊形状
角检出
标记形状为圆形时选择。
标记形状为正方形·长方形时的选择。
标记形状为正三角形时选择。
标记形状为圆形、正方形、长方形、正三角形以外的一个整
体时选择。
需将图样的角部作为标记进行检出时选择。
形状类型
25337-E0-00
3-67
3

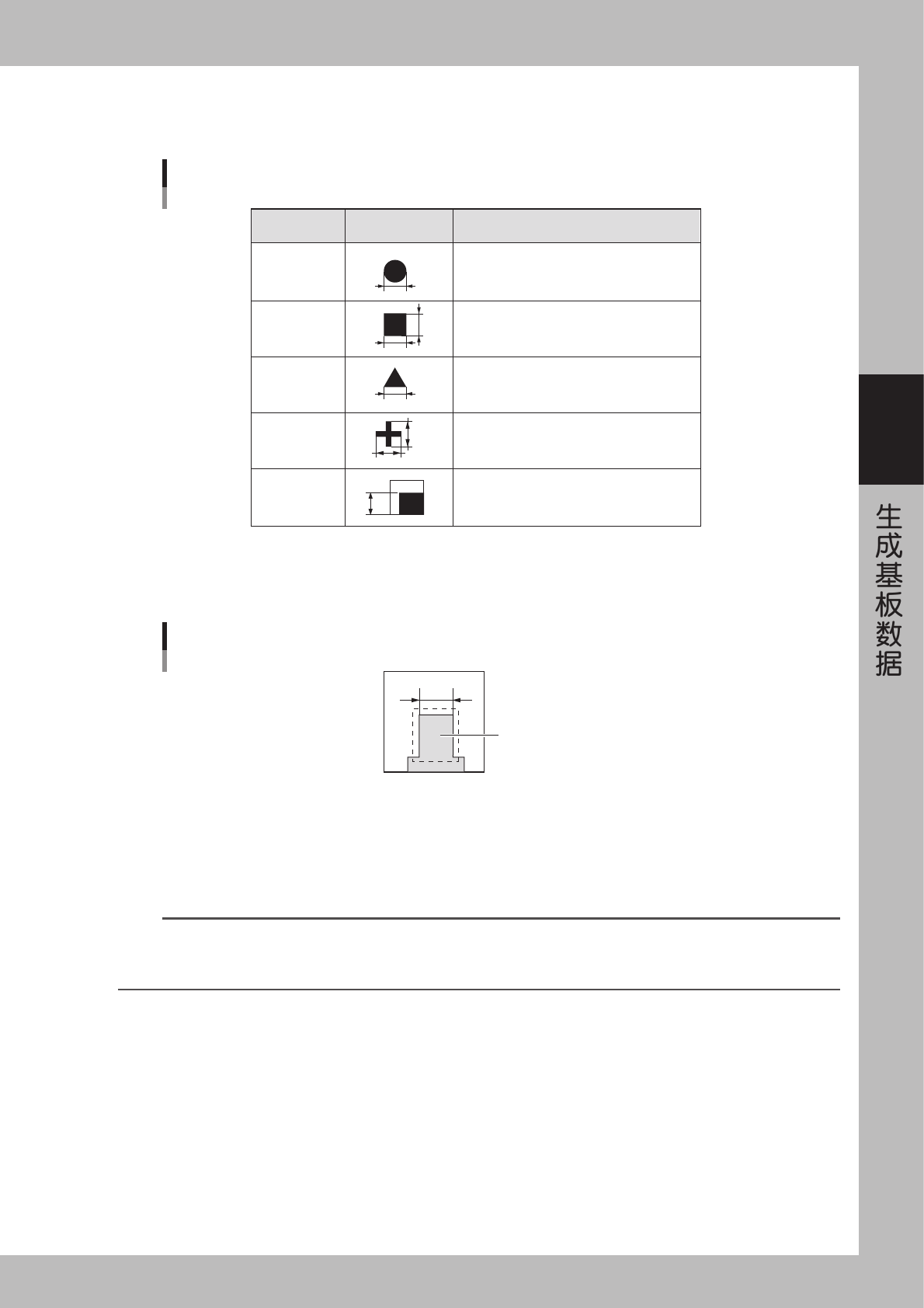

B: 标记外形
请输入标记的外形尺寸。请参照下表输入用圆规等测得的正确数值。 基本参数的「标记功能」设置为「坏板标记」时，该参
数不显示，而「标记检出范围」被显示。
例 标记外型 形状类型
X
X
Y
Y
请输入直径的长度
请输入各边长
请输入一条边的边长
请在「标记外形X」中输入X的长度,
在「标记外形Y 」输入Y的长度。
标记检出范围内被显示的2条边中，
请输入短边的边长。
圆形
正方形·长方形
正三角形
特殊形状
角检出
标记外形
25338-E0-00
■ 标记外形示例
如下图所示，要检出前端有复数个标记时，请将需检测边所在方形中最短边的边长作为标记外形。
需检测的方形
标记外形示例
25339-E0-00
C: 标记面积
该参数只有当「形状类型」被设置为「特殊形状」时才显示，标记面积的单位请输入 mm
2
。
D: 标记周长
该参数只有当「形状类型」被设置为「特殊形状」时才显示。标记周长的单位请输入 mm。
n
要点
因受照明环境等因素影响，识别时的数值和实测数值不同而发生错误的现象时有发生。这时，请扩大识别参数的「标记识别公差」
或将「标记识别公差」设置为 100%，再实施标记调整的识别测试并输入因此而得到的面积和周长。数据得到后请再将「标记识别
公差」恢复到原来的数值。
3-68
3

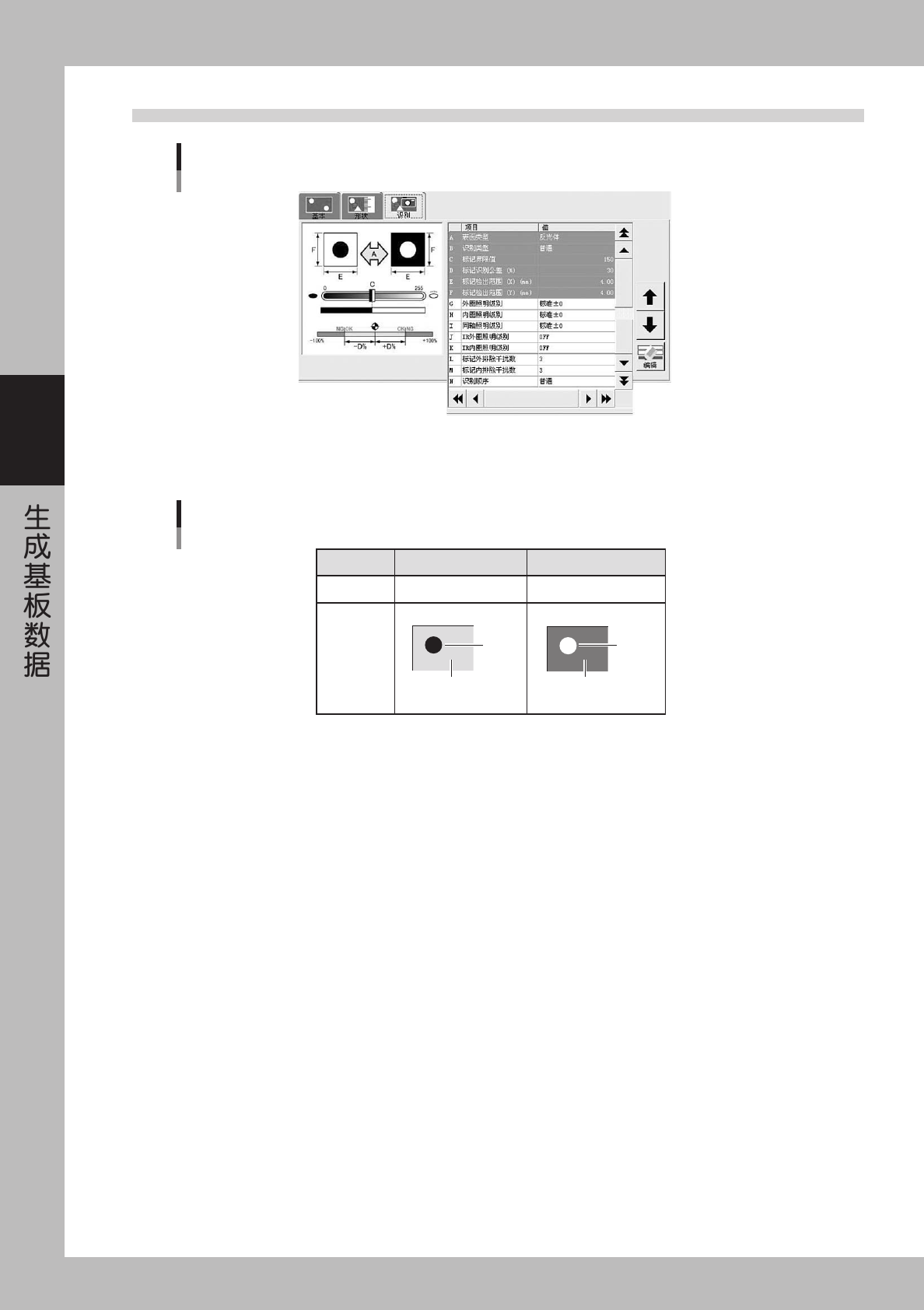

5.4 识别参数
识别参数
26349-E0-00
A: 表面类型
请参考下表设置的标记表面与基板 ( 标记周围 ) 的明暗关系。
非反射体
标记比基板暗
反射体
标记比基板亮
设 置
亮度比较
识别状态
基板
标记
基板
标记
表面类型
25340-E0-00
B: 识别类型
识别类型分以下 5 种。
· 普通
除图样以外，所有的形状类型都使用该识别类型。但是，该方法无法识别时，请尝试使用其它的识别方法。
· 特殊 1
用「普通」类型无法进行识别时，请使用本方法。
· 特殊 2
用「普通」类型无法识别有缺口的标记时，请使用本方法。
· 图样轮廓，图样多值
只限作为图样登录的标记可以使用。详细内容请参阅第 4 章「3.1 使用图样匹配」。
C: 标记界限值
识别标记时 2 值图像的界限值，用后述的标记调整执行最优化。
D: 标记识别公差
指设置的标记面积数值和视觉识别的面积数值之间的误差容许值，用 % 设置，推荐值为「30」。
