1. 概要

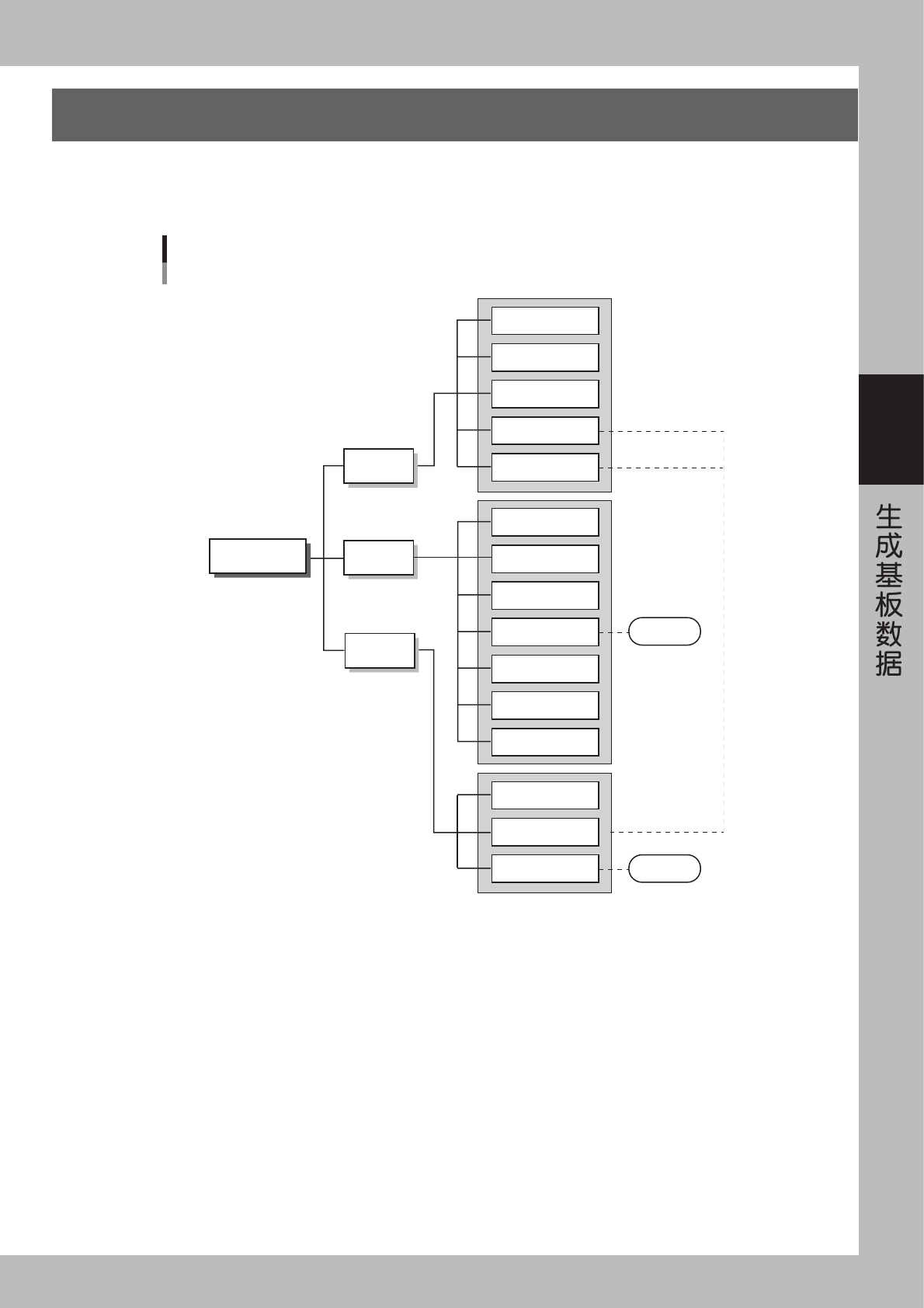

基板数据管理是根据各个基板的固有名称进行的。1 种基板数据由下图所示的多种信息和参数构成，可用操作画面
的按钮或图标来选择。
本章简单介绍了建立基本数据的方法。请充分把握作业内容，根据自身的理解，运用合适自己的方法。
基板登录
元件
吸 附
基 本
元件调整
识 别
贴 装
托 盘
选 项
形 状
形 状
识 别
基 本
贴 装
基 板
各种参数
基准标记
坏板标记
位 移
基板
各种数据的构成
标记
标记调整
25300-E0-00
3-2
3
2. 基板名称的登录和选择
2.1 登录基板名称
要创建基板数据，首先必须登录基板名称。基板名称的登录方法有以下几种。
1. 登录新基板名
如果没有可作参照的基础数据，请登录创建基板，再输入必要的信息。
2. 利用已登录基板的数据
复制已登录的基板数据，根据用途变更其内容。
3. 变换 CAD 数据和其他公司贴片机的数据
变换 CAD 数据和其他公司贴片机的数据后，请读取元件的坐标数据，生成本机器可以使用的数据。
■ 以下，就「1. 登录新基板名」的方法作具体说明。
1

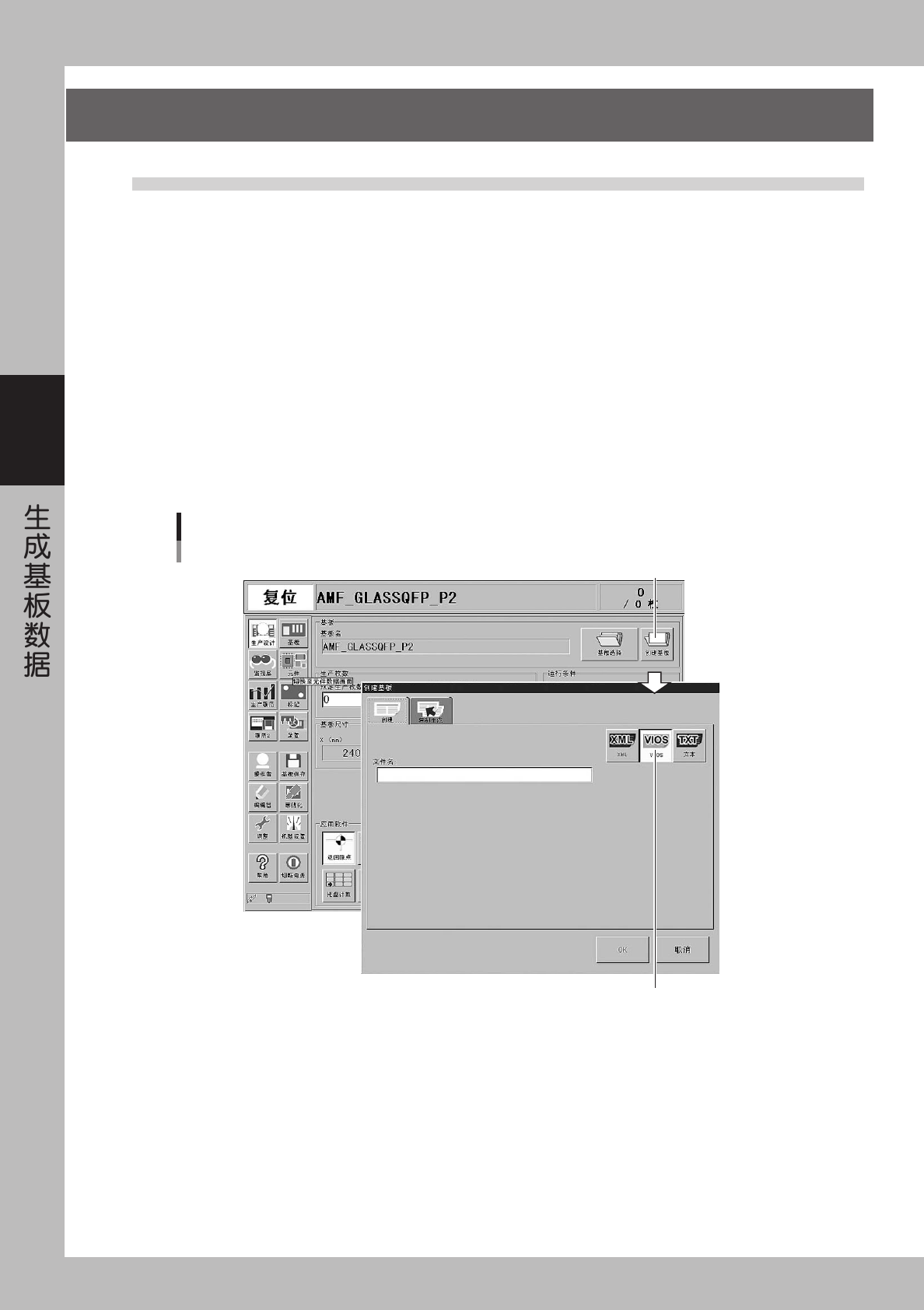

按生产设计画面的 [ 创建基板 ] 按钮。
打开「创建基板」对话框。
「创建基板」按钮
选择保存形式
「创建基板」按钮
26300-E0-00
3-3
3
2

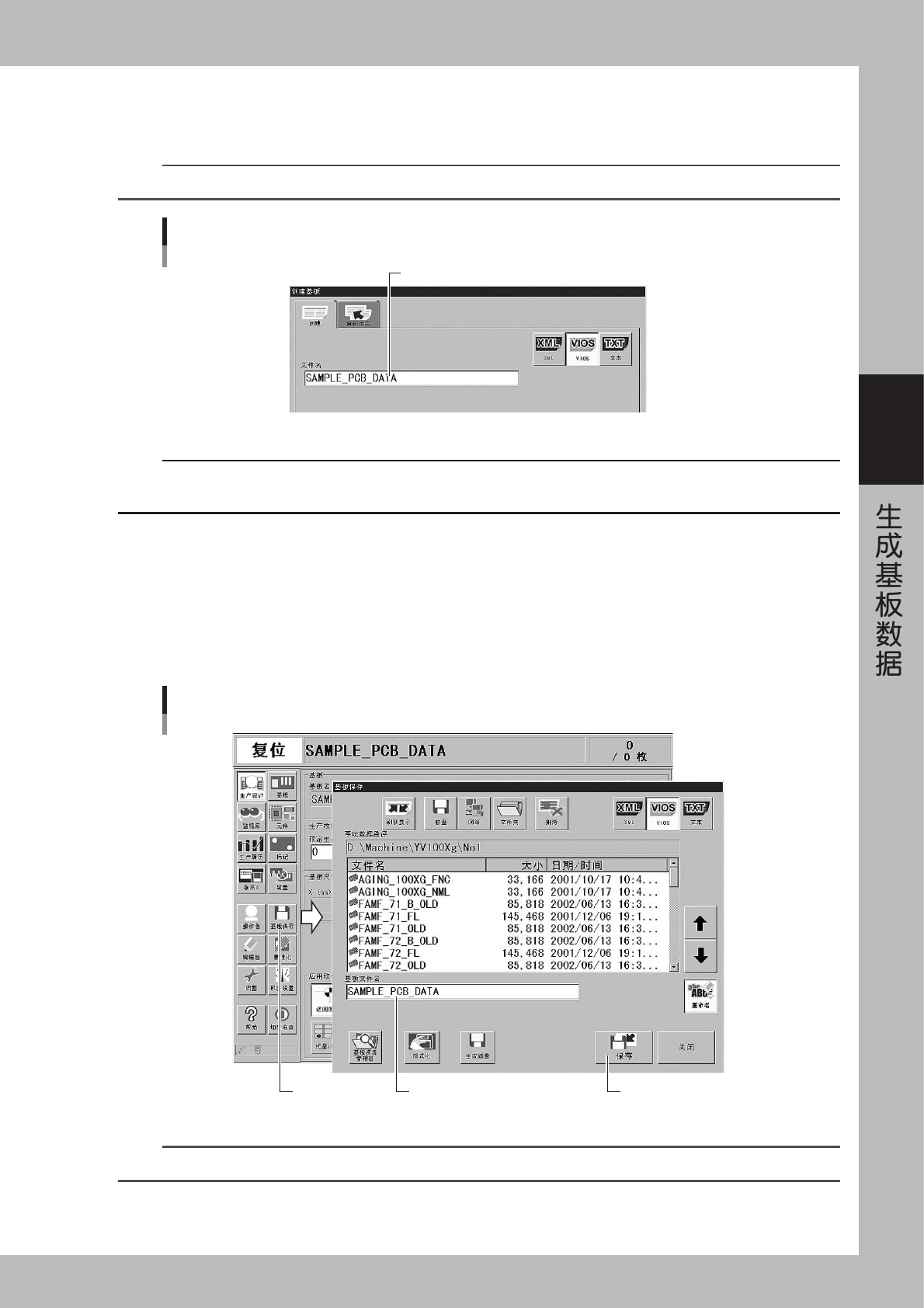

在「创建基板」图标画面的文件名称栏中，输入基板名称。
请选择文件保存形式，用键盘输入半角英数 20 文字以内的基板名称。
n
要点
输入基板名称时，不能使用空格键。可用下划线代替空格键。
输入基板名称后，再按[OK]键
基板名称的输入
26301-E0-00
c
注意
输入基板名称后，如果与之同名的基板已经存在，就会出现警告提示。这时，请用其他名称重新登录。如果按警告提示画面上的 [OK]
键，那么同名文件就被覆盖保存。
3
按 [OK] 键。
请按 [OK] 键，返回「生产设计」画面。
4
保存新建基板数据。
1. 按按钮区域的 [ 基板保存 ] 按钮，显示「基板保存」的对话框。
2. 确认保存的磁盘、文件夹、文件形式后，请按 [ 保存 ] 按钮。
[基板保存]按钮
基板保存
[保存]按钮保存的基板名称被显示
26302-E0-00
n
要点
一般将「VIOS」文件保存在 No.1 中，将「XML」文件保存在 My Programs 文件夹中。
