第１章 各部的名称和功能
目录
1. 主机 1-1
2. 操作 · 输入部 1-
3
2.1 操作面板按钮 1-4
2.2 键盘和鼠标 1-
5
2.3 触摸式液晶屏 ( 选件 ) 1-
5
2.4 MSP( 选件 ) 1-
6
3. 贴装头部 1-7
3.1 吸附 · 贴装元件的贴装头 1-7
3.1.1 8 连线 (FNC) 型贴装头 1-7
3.1.2 8 连线 (STD) 型贴装头 1-7
3.1.3 YV88Xg-F 1-8
3.1.4 YV88Xg-S 1-8
3.2 吸嘴种类 1-9
3.2.1 8 连线贴装头用吸嘴 1-9
3.2.2 YV88Xg-F、YV88Xg-S 用吸嘴 1-10
3.3 吸嘴交换站 1-11
3.3.1 YV100Xg-F，YV100Xg-S 吸嘴交换站 1-11
3.3.2 YV88Xg-F、YV88Xg-S 吸嘴交换站 1-12
4. 送料器安装部 1-13
4.1 送料器架 1-13
5. 传送装置 1-15
6. 轴的构成 1-16
1-1
1
1. 主机

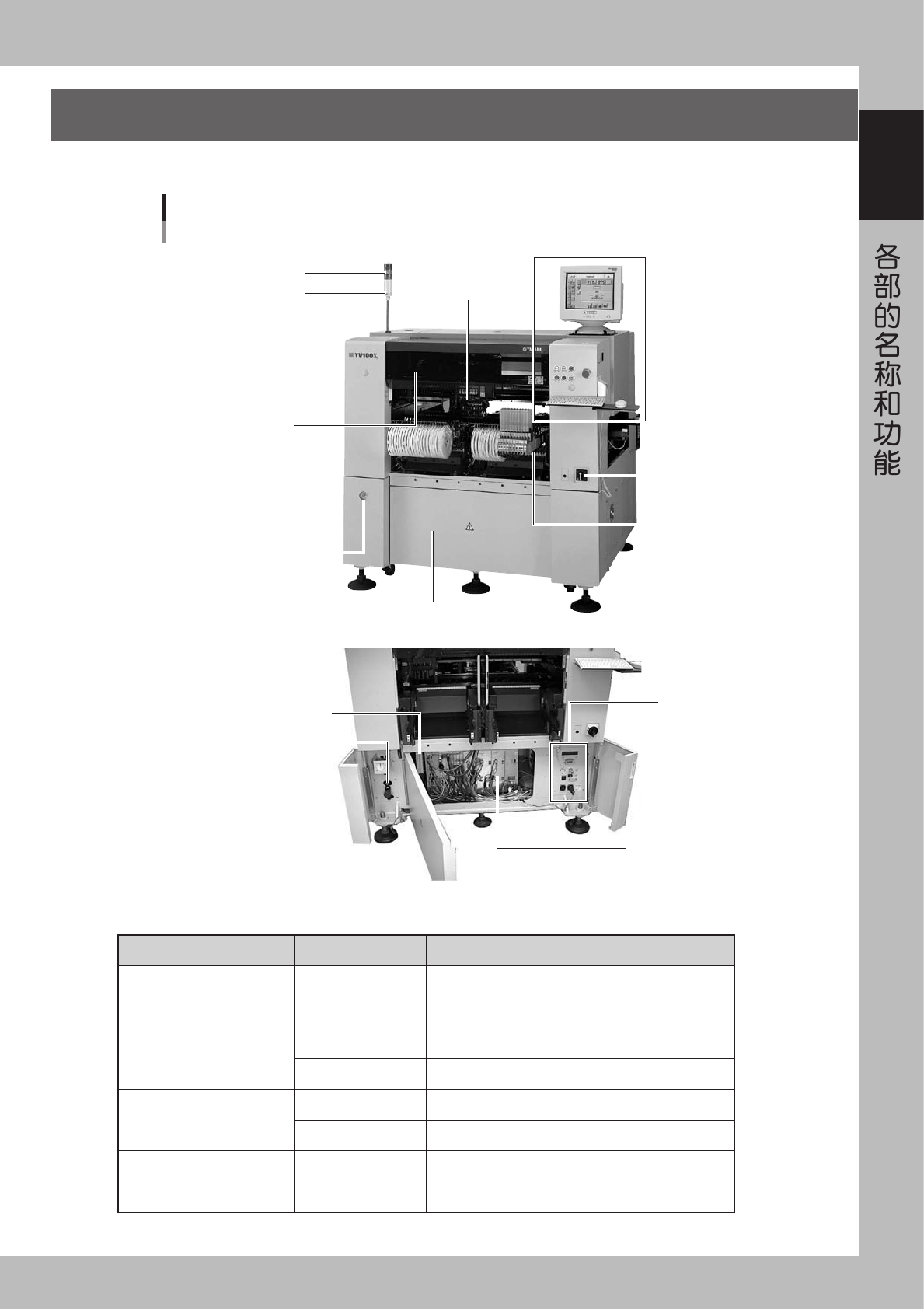

本节就主机的主要部分的名称和功能作具体说明。安装完毕的标准机器的构成如下图所示。
指示灯
正面面板
主控开关
贴装头部
送料器安装部
面板内部
控制器
安全机罩
操作·输入部
压力显示器
CD-ROM 驱动器
供气／排气开关
蜂鸣器
主机
25100-E0-00
■ 操作手册中的分类
分类 机种名 规格
YV100Xg 系列
YV100Xg-F 附飞行式吸嘴交换 (FNC) 装置
YV100Xg-S 8 个连线精密贴装头
YV88Xg 系列
YV88Xg-F 附飞行式吸嘴交换 (FNC) 装置
YV88Xg-S 2 个连线精密贴装头
YV100XTg 系列
YV100XTg-F 附前后飞行式吸嘴交换 (FNC) 装置
YV100XTg-S 前后 8 个连线精密贴装头
YV180Xg 系列
YV180Xg-F 附前后飞行式吸嘴交换 (FNC) 装置
YV180Xg-S 前后 8 个连线精密贴装头
1-2
1
指示灯
贴片机的实时状态用绿、黄、红三种颜色的指示灯表示。
■ 指示灯
状态 例 绿色 红色 黄色
暖机、自动运行中 亮灯 ---- ----
紧急停机中 ---- 亮灯 ----
系统发生错误中
--- 蜂鸣器 ON---
· 过载电流
·2 次极限溢出等
---- 亮灯 ----
运行、基板数据发生错误中
--- 蜂鸣器 ON---
· 吸附错误、识别错误
· 数据检查错误等
---- ---- 亮灯
无法使用元件
· 元件用完、TC 门开启状态
· 换料车 OFF 等
---- ---- 忽亮忽灭
不停机一次性换料车下降中 ( 运行中 ) ( 选件配备时 ) ---- ---- 忽亮忽灭
废弃站已满警告 ( 选件配备时 ) ---- ---- 忽亮忽灭
蜂鸣器
当贴片机发生异常或错误时，蜂鸣器鸣叫报警。( 左右旋转可以调节音量。)
安全机罩
如打开安全机罩，机器与紧急停机呈同样状态，机器停止运行。运行中，请关闭安全机罩。
压力显示器
请参照附录「1.1 气压调整部」。
贴装头部
通过安装在贴装头前端的吸嘴吸附或贴装元件。为识别基板标记的相机也安装在这部分。( 请参照本章「3. 贴装头部」)
正面面板
正面面板内部，组装着系统主控卡、电源卡、伺服控制卡、视觉卡、CD-ROM 驱动器等。运行中必须关闭面板。
主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
机器间连接用的接插件（面板内部）
请参阅附录「1.2 机器间输入和输出信号」。
送料器安装部
请参阅本章「4. 送料器安装部」。
